Аэродинамическое сопротивление автомобиля
Рефераты >> Транспорт >> Аэродинамическое сопротивление автомобиля

Этот «враг» по-настоящему серьезен, так как резко увеличивается с ростом скорости: увеличили ее втрое – сила сопротивления подскочила в девять раз! Она пропорциональна квадрату скорости. Но чтобы вычислить аэродинамическое сопротивление автомобиля, достаточно знать два важных его показателя. Во-первых, коэффциент аэродинамического сопротивления Cx . Его называют коэффициентом формы – вполне справедливо, так как он указывает именно на совершенство формы. "Це-икс" грузовиков и мотоциклов может достигать 0,6–1,0, для легковых машин типа "жигулей" составляет примерно 0,45, у лучших современных автомобилей – ниже 0,3. Во-вторых, максимальная площадь поперечного сечения машины S (лобовая площадь).

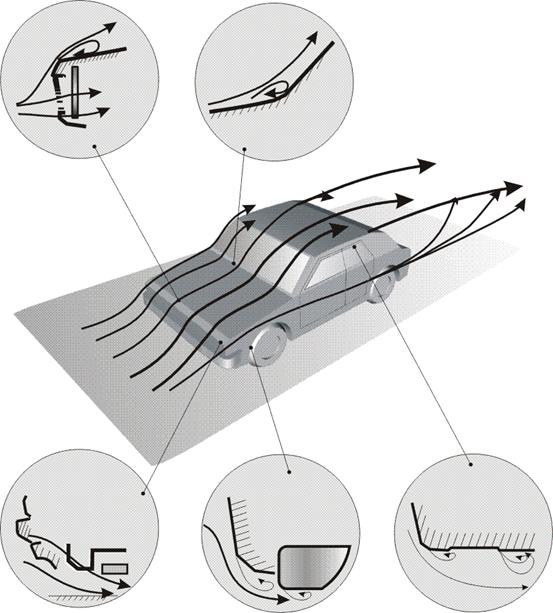

Поле потока вокруг легкового автомобиля

Вообще, оценивая различные тела, которые перемещаются в воздушном пространстве, можно понять, что «грамотная» форма объекта – это необходимое условие, чтобы перемещение было менее трудным.

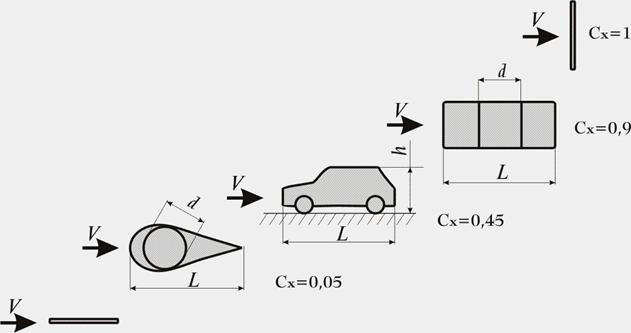

На рисунке сравниваются тела с одинаковым отношением длины к высоте l//h или длины к диаметру l//d (это отношение иногда называют коэффициентом полноты тела); фактор близости основания (т.е. поверхности дороги) при таком рассмотрении может не учитываться.

Аэродинамическое сопротивление тела вращения (Cx~0,05) состоит преимущественно из сопротивления трения; предельный случай чистого сопротивления трения имеет место при продольном обтекании плоской пластины. Для этого вида сопротивления имеется хорошая теоретическая база. Влияние вязкости воздуха заметно только в очень тонкой, прилежащей к стенкам зоне, называемой пограничным слоем. Основываясь на экспериментально определенных законах распределения касательных напряжений вдоль стенок, можно рассчитать характеристики этого пограничного слоя, например его толщину, касательное напряжение вдоль стенки, место отрыва, для этого лишь необходимо, чтобы был предварительно рассчитан внешний поток, который в данном случае рассматривается как идеальный, т.е. не обладающий вязкостью. Таким образом, можно провести оптимизацию, например, тела вращения, т.е. для тела с предварительно заданным отношением l//h и предварительно заданным объемом можно рассчитать форму, обеспечивающую минимальное аэродинамическое сопротивление. В дальнейшем можно, используя теоретические преобразования, пересчитать полученные для этого тела результаты применительно к телу, напоминающему автомобиль. Однако с уменьшением коэффициента полноты l//d сопоставимость теоретических расчетов с экспериментальными данными ухудшается. Причина этого заключается в отличие давлений, рассчитанных теоретически и имеющих место в реальных условиях, в области отрываемого потока (базовое давление, в отечественной литературе этот параметр часто называют донным давлением).

Аэродинамическое сопротивление прямоугольного параллелепипеда, обтекаемого продольным потоком (Cx~0,9) является в основном сопротивлением давления, в чистой форме этот вид сопротивления имеет место при обтекании плоской пластины, расположенной поперечно к потоку. Но даже в этом простом случае - простом в смысле того, что место отрыва однозначно определено острыми кромками - сопротивление давления в интересующем нас случае турбулентного потока в вихревом следе за пластиной не подается расчету. Обратное действие области возмущенного потока, в которой существенно влияние трения, на идеальный, не обладающий вязкостью внешний поток гораздо сильнее, чем в случае пограничного слоя. Общепризнанной модели для вихревого следа за телом, несмотря на интенсивные работы по ее созданию, до сих пор нет. Итеративное рассмотрение идеального, не обладающего вязкостью, а затем реального, обладающего вязкостью, потока - как в случае пограничного слоя - невозможно. Решение полных уравнений движения, так называемых уравнений Навье-Стокса, возможно только для ламинарного потока, когда закон изменения касательных напряжений известен; в случае турбулентного потока из-за отсутствия подходящего закона изменения касательных напряжений, не говоря уже о проблемах вычисления, такого решения нет.

Легковой автомобиль, несмотря на меньшее по сравнению с параллелепипедом аэродинамическое сопротивление, по механике потока ближе к параллелепипеду и сильно удален от тела вращения. Как будет показано в двух последующих разделах, обтекание автомобиля сопровождается отрывами, а его аэродинамическое сопротивление является пре-имущественно сопротивлением давления.

Так как аэродинамическое сопротивление не поддается расчету, то были предприняты попытки каталогизировать его в зависимости от основных параметров формы. Можно сказать, что эти усилия до сегодняшнего дня безуспешны. Число параметров, описывающих геометрию легкового автомобиля, слишком велико, и отдельные поля потоков находятся в весьма сложном взаимодействии друг с другом.

Таким образом, в данной работе физическая суть процесса обтекания рассматривается только с качественной стороны; кроме того, приведен ряд выводов, которые относятся к конкретным случаям, и обобщать их необходимо с большой осторожностью. С учетом этих аспектов предлагается метод проведения работ, который является ничем иным, как стратегией опробирования.

Как правило, набегающий на автомобиль поток несимметричен. Для упрощения речь идет лишь о симметричном обтекании; влияние бокового ветра на аэродинамическое сопротивление не рассматривается.

В целом поле потока вокруг автомобиля изучено недостаточно. Поэтому картину обтекания автомобиля можно представить только благодаря суммированию отдельных сведений по этому вопросу. Они получены в результате измерений скоростей потока, распределения давления и наблюдения обтекания как на поверхности автомобиля, так и в прилегающем к нему пространстве.

Спойлер передка может выполняться отдельно устанавливаемой деталью кузова либо изготовляться как единое целое с панелью передка, т.е. отштамповываться совместно с ней. В первом случае существует относительно большая свобода в выборе положения, высоты и наклона спойлера. Во втором случае возможности при выборе параметров спойлера меньше, связано это прежде всего с технологическими причинами.

Стойка ветрового стекла (стойка А). Влияние стойки ветрового стекла на аэродинамическое сопротивление очень сильно зависит от положения и формы ветрового стекла, а также от формы передка. Решая вопрос снижения аэродинамического сопротивления путем правильного формообразования стойки ветрового стекла, как, впрочем, и любого другого элемента кузова, необходимо учитывать технологические возможности изготовления и ее функциональную нагрузку, которая заключается, например, в защите передних боковых стекол от попадания дождевой воды и грязи, сдуваемой с ветрового стекла, в поддержании приемлемого уровня внешнего аэродинамического шума и др.

Схема обтекания передка легкового автомобиля и его элементов
