При подготовке тракторов для работы с навесными машинами (НРУ-0,5) снимают поперечину прицепного устрой­ства. Длину раскосов механизма навески устанавливают равной 515 мм и соединяют раскосы через прорези с продольными тягами.

Подготовка сцепок.

При подготовке сцепок следует разметить на них места крепления сеялок, начиная с сере­дины. Для агрегата с четным количеством сеялок две внутренние сеялки крепят на расстоянии от середины, равном половине ширины захвата сеялки. При нечетном количест­ве сеялок среднюю присоединяют к середине сцепки, а ос­тальные размещают на расстояния ширины захвата друг от друга.

Подготовка автосамосвала ЗИЛ-ММЗ-555.

Перед на­веской разбрасывателя КСА-3 необходимо снять само­свальный кузов с автосамосвала и просверлить в соответ­ствии с заводской инструкцией на лонжеронах надрамника дополнительно два отверстия 0 17 мм для крепления кузо­ва разбрасывателя. Необходимо также подготовить гидро­систему автосамосвала для соединения ее с гидросистемой КСА-3. Для этого в днище маслобака сливную пробку за­меняют специальным штуцером, крышку маслофильтра заменяют на специальную, имеющую дополнительный шту­цер, и на гидроподъемнике устанавливают круговой шту­цер. После этого устанавливают кузов разбрасывателя на надрамник автомобиля и закрепляют. Гидросистему раз­брасывателя присоединяют к гидросистеме автомобиля:

- нагнетательный трубопровод — к штуцеру на гидроподъ­емнике, сливную магистраль — к штуцеру на крышке ма­слофильтра и дренажную магистраль — к штуцеру в днище масляного бака.

Трубопроводы гидромотора разбрасывающего органа 1-РМГ-4 соединяют с гидросистемой трактора: нагнетатель­ный трубопровод — с нагнетательной ступенью гидросистемы трактора, а сливной трубопровод — с дренажным тру­бопроводом, установленным на маслобаке трактора.

Предварительная регулировка сеялок и разбрасывателей.

Перед началом работы следует отрегули­ровать рабочие органы ма­шин на площадке.

Для нормальной работы высевающих аппаратов ту­ковых сеялок зазор между высевающими тарелками и дном тукового ящика, а также между высевающими тарелками и лопатками сбрасывателя должен составлять 1 —3 мм. Зазор регулируют передви­жением кронштейнов креп­ления тарелок по верти­кальным пазам, а также перемещением косынок по пазам боковых стенок сеялок.

Для нормального зацепления червяка с венцами высе­вающих тарелок зазор между винтом червяка и венцом та­релок не должен превышать 3—4 мм. Зазор регулируют, передвигая скобу крепления высевающих тарелок.

Чтобы обеспечить одинаковую подачу удобрений всеми высевающими тарелками, дозирующие заслонки при уста­новке рычага регулировки на нулевое деление шкалы долж­ны полностью прилегать к днищу тарелок. При необходи­мости положение заслонок регулируют, перемещая их в планках держателей. У разбрасывателей КСА-3, 1-РМГ-4, РУМ-3 перед началом работы регулируют натяжение тран­спортеров, цепей и ремней передач, положение редукторов. Натяжение транспортеров регулируют при помощи на­тяжных винтов (1-РМГ-4, КСА-3) или регулировочных болтов (РУМ-3). Планки и прутки транспортеров должны плотно прилегать к полу кузова. Провисание нижней вет­ви транспортера допускается до 20—30 мм.

У прицепов-разбрасывателей РУМ-3 соосность между валом редуктора и валами привода транспортера регули­руют изменением положения редуктора прицепа за счет зазоров между болтами крепления его к раме или при по­мощи металлических прокладок Под лапами редуктора.

Натяжение цепей привода механизма подачи транспор­тера у разбрасывателей РУМ-3, 1-РМГ-4, КСА-3 регулиру­ют натяжными звездочками. Провисание нижней ветви цепи не должно превышать 20 -30 мм. Натяжение цепей привода рабочих органов РУМ-3 регулируют натяжным винтом. Натяжение ремня привода левого центробежного диска разбрасывателя 1-РМГ-4 регулируют при помощи винтов на полушкивах дисков.

У КСА-3 при необходимости устанавливают арочные шины. В этом случае прижимной ролик вместе с блоком звездочек ставят с внешней стороны кронштейна.

Для внесения минеральных удобрений цепь привода транспортера у разбрасывателей КСА-3 и 1-РМГ-4 надо установить на большую звездочку контрпривода, чтобы получить меньшую скорость транспортера.

Составление агрегатов.

После навешивания на трактор туковой сеялки или разбрасывателя НРУ-0,5 регулируют горизон­тальное положение высевающих тарелок и разбрасываю­щих дисков изменением длины центральной тяги. При этом разбрасыватель НРУ-0,5 поднимают так, чтобы раз­брасывающие диски были на высоте 700—750 мм от поверх­ности земли.

Технологические схемы внесения удобрений

В зависимости от используемой техники и расстояния перевозки применяются следующие технологические схемы внесения минеральных удобрений: прямоточная, с перегруз­кой и перевалочная.

Основной схемой внесения минеральных удобрений яв­ляется схема с перегрузкой (рис. 1): погрузка удоб­рений погрузчиком со склада в автосамосвалы-перегрузчики САЗ-3502 или загрузчики сеялок ЗСА-40, АС-2УМ, транспортировка их на поле, перегрузка в сеялки или раз­брасыватели и внесение их в почву последними.

Прямоточная схема работы (транспортировка и внесение осуществляются одним агрегатом) может быть ре­комендована для внесения минеральных удобрений при­цепами-разбрасывателями, если места хранения удобрений расположены вблизи полей.

При внесении удобрений разбрасывателем КСА-3 при­менение прямоточной схемы выгоднее (по сравнению с перевалочной схемой) даже с увеличением расстояния транс­портировки до 20—30 км.

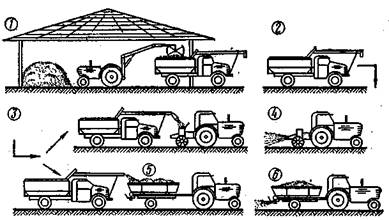

Рис. 1. Схема внесения минеральных удобрений с перегрузкой:

1 — механизированная погрузка удобрений в заправщик из склада; 2 — транс­портировка удобрений на поле; 3, 5 — перегрузка удобрений из заправщика в туковые сеялки (разбрасыватели); 4, 6 — рассев (разбрасывание) удобрений на поле.

Если в хозяйствах отсутствуют машины ЗСА-40.САЗ-3502 или КСА-3 и расстояние транспортировки превышает 5 км, применяют перевалочную схему работы (рис. 2).

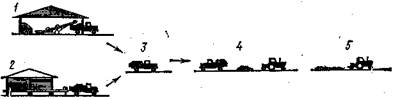

Рис. 2. Внесение минеральных удобрений по перевалочной схеме:

1,2 — погрузка удобрений в автомашину; 3 — транспортировка удобрений на поле; 4 — разгрузка удобрений и засыпка их в туковые сеялки; 5 — рассев удобрений на поле.

Подготовка полей

Подготовка полей зависит от используемых агрегатов, предполагаемых способов их движения и схемы организа­ции работы.

При работе на поле нескольких агрегатов его разбивают на отдельные участки с учетом сменной выработки машин. На поле отмечают поворотные полосы, линию первого прохода агрегата и места заправки сеялок или разбрасывателей (при перевалочной схеме работы).
