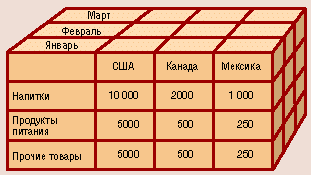

Рисунок 7. Пример куба

3.3.1 “Разрезание” куба

Даже трехмерный куб сложно отобразить на экране компьютера так, чтобы были видны значения интересующих мер. Что уж говорить о кубах с количеством измерений, большим трех? Для визуализации данных, хранящихся в кубе, применяются, как правило, привычные двумерные, т. е. табличные, представления, имеющие сложные иерархические заголовки строк и столбцов.

Двумерное представление куба можно получить, “разрезав” его поперек одной или нескольких осей (измерений): мы фиксируем значения всех измерений, кроме двух, - и получаем обычную двумерную таблицу. В горизонтальной оси таблицы (заголовки столбцов) представлено одно измерение, в вертикальной (заголовки строк) - другое, а в ячейках таблицы - значения мер. При этом набор мер фактически рассматривается как одно из измерений - мы либо выбираем для показа одну меру (и тогда можем разместить в заголовках строк и столбцов два измерения), либо показываем несколько мер (и тогда одну из осей таблицы займут названия мер, а другую - значения единственного “неразрезанного” измерения).

Взгляните на рис. 8 - здесь изображен двумерный срез куба для одной меры - Unit Sales (продано штук) и двух “неразрезанных” измерений - Store (Магазин) и Время (Time).

Рисунок 8. Двумерный срез куба для одной меры

На рис. 9 представлено лишь одно “неразрезанное” измерение - Store, но зато здесь отображаются значения нескольких мер - Unit Sales (продано штук), Store Sales (сумма продажи) и Store Cost (расходы магазина).

Рисунок 9. Двумерный срез куба для нескольких мер

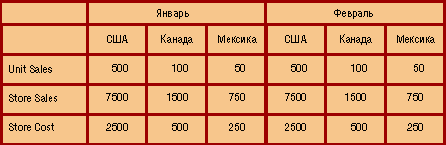

Двумерное представление куба возможно и тогда, когда “неразрезанными” остаются и более двух измерений. При этом на осях среза (строках и столбцах) будут размещены два или более измерений “разрезаемого” куба - см. рис. 10.

Рисунок 10. Двумерный срез куба с несколькими измерениями на одной оси

3.3.2 Метки

Значения, “откладываемые” вдоль измерений, называются членами или метками (members). Метки используются как для “разрезания” куба, так и для ограничения (фильтрации) выбираемых данных - когда в измерении, остающемся “неразрезанным”, нас интересуют не все значения, а их подмножество, например три города из нескольких десятков. Значения меток отображаются в двумерном представлении куба как заголовки строк и столбцов.

3.3.3 Иерархии и уровни

Метки могут объединяться в иерархии, состоящие из одного или нескольких уровней (levels). Например, метки измерения “Магазин” (Store) естественно объединяются в иерархию с уровнями:

All (Мир)

Country (Страна)

State (Штат)

City (Город)

Store (Магазин).

В соответствии с уровнями иерархии вычисляются агрегатные значения, например объем продаж для USA (уровень “Country”) или для штата California (уровень “State”). В одном измерении можно реализовать более одной иерархии - скажем, для времени: {Год, Квартал, Месяц, День} и {Год, Неделя, День}.

Отметим, что иерархии могут быть сбалансированными (balanced), как, например, иерархия, представленная на рис. 11, а также иерархии, основанные на данных типа "дата—время", и несбалансированными (unbalanced). Типичный пример несбалансированной иерархии — иерархия типа "начальник—подчиненный" (ее можно построить, например, используя значения поля Salesperson исходного набора данных из рассмотренного выше примера), представлен на рис. 12

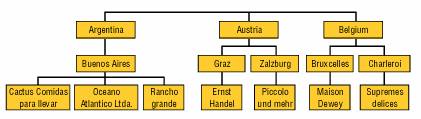

Рисунок 11. Иерархия в измерении, связанном с географическим положением клиентов

Рисунок 12. Несбалансированная иерархия

Иногда для таких иерархий используется термин Parent-child hierarchy.

Существуют также иерархии, занимающие промежуточное положение между сбалансированными и несбалансированными (они обозначаются термином ragged — "неровный"). Обычно они содержат такие члены, логические "родители" которых находятся не на непосредственно вышестоящем уровне (например, в географической иерархии есть уровни Country, City и State, но при этом в наборе данных имеются страны, не имеющие штатов или регионов между уровнями Country и City; (рис. 13).

Рисунок 13. "Неровная" иерархия

Отметим, что несбалансированные и "неровные" иерархии поддерживаются далеко не всеми OLAP-средствами. Например, в Microsoft Analysis Services 2000 поддерживаются оба типа иерархии, а в Microsoft OLAP Services 7.0 — только сбалансированные. Различным в разных OLAP-средствах может быть и число уровней иерархии, и максимально допустимое число членов одного уровня, и максимально возможное число самих измерений.

3.3.4 Архитектура OLAP приложений

Все, что говорилось выше про OLAP, по сути, относилось к многомерному представлению данных. То, как данные хранятся, грубо говоря, не волнует ни конечного пользователя, ни разработчиков инструмента, которым клиент пользуется.

Многомерность в OLAP-приложениях может быть разделена на три уровня:

Ø Многомерное представление данных - средства конечного пользователя, обеспечивающие многомерную визуализацию и манипулирование данными; слой многомерного представления абстрагирован от физической структуры данных и воспринимает данные как многомерные.

Ø Многомерная обработка - средство (язык) формулирования многомерных запросов (традиционный реляционный язык SQL здесь оказывается непригодным) и процессор, умеющий обработать и выполнить такой запрос.

Ø Многомерное хранение - средства физической организации данных, обеспечивающие эффективное выполнение многомерных запросов.

Первые два уровня в обязательном порядке присутствуют во всех OLAP-средствах. Третий уровень, хотя и является широко распространенным, не обязателен, так как данные для многомерного представления могут извлекаться и из обычных реляционных структур; процессор многомерных запросов в этом случае транслирует многомерные запросы в SQL-запросы, которые выполняются реляционной СУБД.

Конкретные OLAP-продукты, как правило, представляют собой либо средство многомерного представления данных, OLAP-клиент (например, Pivot Tables в Excel 2000 фирмы Microsoft или ProClarity фирмы Knosys), либо многомерную серверную СУБД, OLAP-сервер (например, Oracle Express Server или Microsoft OLAP Services).

Слой многомерной обработки обычно бывает встроен в OLAP-клиент и/или в OLAP-сервер, но может быть выделен в чистом виде, как, например, компонент Pivot Table Service фирмы Microsoft.
