АК и РПК 74

3. Общее устройство и принцип работы автоматики;

Автомат (пулемет) состоит из следующих основных частей и механизмов (рис. З):

— ствола со ствольной коробкой, прицель­ным приспособлением, прикладом и пистолетной рукояткой;

— крышки ствольной коробки;

— затворной рамы с газовым поршнем;

— затвора;

— возвратного механизма;

— газовой трубки со ствольной накладкой;

— ударно-спускового механизма;

— цевья;

— магазина.

Кроме того, у автомата имеется дульный тор­моз-компенсатор и штык-нож, а у пулемета — пламегаситель и сошка.

В комплект автомата (пулемета) входят: принадлежность, ремень и сумка (у пулемета две сумки) для магазинов; .в комплект автомата (пулемета) со складывающимся прикладом, кроме того, входит чехол для автомата (пуле­мета) с карманом для магазина, а в комплект автомата (пулемета) с ночным прицелом входит также ночной стрелковый прицел универсальн­ыми

Автоматическое действие автомата (пуле­мета) основано на использовании энергий поро­ховых газов, отводимых из канала ствола в га­зовую камеру.

При выстреле часть пороховых газов, следу­ющих за пулей, устремляется через отверстие в стенке ствола в газовую камеру, давит на пе­реднюю стенку газового поршня и отбрасывает поршень и затворную раму с затвором в заднее положение. При отходе затворной рамы назад происходит отпирание затвора, затвор извлекает из патронника гильзу и выбрасывает ее нару­жу, затворная рама сжимает возвратную пру­жину и взводит курок (ставит его на взвод ав­тоспуска).

В переднее положение затворная рама с за­твором возвращается под действием возвратно­го механизма, затвор при этом досылает оче­редной патрон из магазина в патронник и за­крывает канал ствола, а затворная рама выво­дит шептало автоспуска из-под взвода автоспу­ска курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворо­том вокруг продольной оси вправо, в резуль­тате чего боевые выступы затвора заходят за боевые упоры ствольной коробки.

Если переводчик установлен на автоматиче­ский огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в ма­газине есть патроны.

Если переводчик установлен на одиночный огонь, то при нажатии на спусковой крючок произойдет только один выстрел; для производства следующего выстрела необходимо отпу­стить спусковой крючок и нажать на него снова.

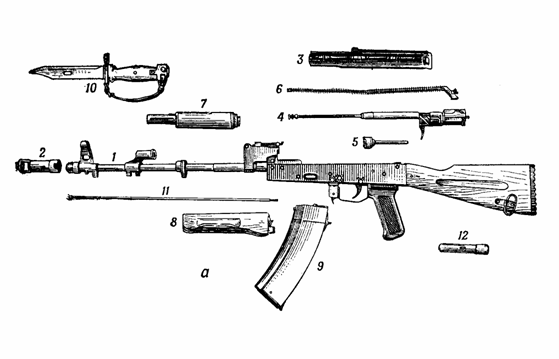

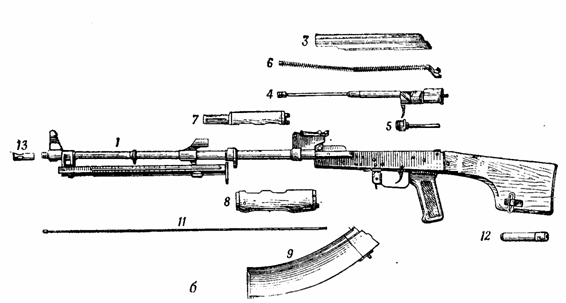

Рис. 3. Основные части и механизмы автомата (пулемёта) и его принадлежности: а- автомат, б- пулемёт; 1- ствол со ствольной коробкой, с ударно- спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой, а у пулемёта и с сошкой; 2- дульный тормоз- компенсатор; 3- крышка ствольной коробки; 4- затворная рама с газовым поршнем; 5- затвор; 6- возвратный механизм; 7- газовая трубка со ствольной накладкой; 8- цевьё; 9- магазин; 10- штык- нож; 11- шомпол; 12- пенал принадлежности; 13- пламегаситель.

Отличным в режиме работы АК от М16А1 и А2 является режим стрельбы по 3 патрона, который реализован за счет введения в спусковой механизм храповика. При каждом взведении курка движущейся назад затворной рамой храповик поворачивается на 60 градусов, а при повороте на 180 градусов переводит боевой взвод курка с автоспуска на спусковое шептало. После этого для возобновления стрельбы необходимо отпустить и вновь нажать спусковой крючок.

Цевье, приклад и пистолетная рукоятка изготовлены из более прочного пластика с повышенными теплоизоляционными качествами. Дульное устройство отклоняет пороховые газы вверх вправо для уменьшения увода ствола и гасит их скорость до уровня, препятствующего образованию пыли. Позади окна ствольной коробки установлен щиток, отклоняющий выбрасываемую гильзу вперед для предотвращения попадания гильз в лицо при стрельбе с левого плеча. Мушка - квадратного сечения, регулируемая по высоте. Перекидной целик имеет два диоптра и регулируется двумя винтами с маховичками по высоте и направлению. Маховички имеют фиксированные положения, так что установку прицела можно производить по щелчкам. Диоптр большого (5 мм) диаметра используется при стрельбе в условиях ограниченной видимости или по движущимся целям на дальности до 200 м, малого (1,8 мм) - для стрельбы днем в пределах 300-800 м (установки "3/8" - 300м, "4" - 400 м, "5"- 500 м, "7" - 700 м). К М16А2 был принят штык-нож М9, равно пригодный для М16 и М16А1.

4. Особенности устройства ручного пулемёта.

Особенности конструкции и устройства РПК-74 от АК-74 обусловлены их предназначением. Во-первых, РПК обладает повышенной точностью стрельбы. Это достигается за счёт длины ствола (у АК- 415 см, а у РПК- 590 см) и соответственно длины нарезной части ствола (у АК- 372 см, а у РПК- 549 см). И как следствие увеличенная начальная скорость пули (у АК- 900 м/с, а у РПК- 960 м/с).

Существуют отличия и в конструкции прицельного приспособления.

У пулемета прицельная планка имеет гнездо для целика и риску; на стенке гнезда целика на­несена шкала с десятью делениями, каждое из которых соответствует двум тысячным дально­сти стрельбы. Целик у пулемета имеет гривку с прорезью для прицеливания, винт с маховичком, пружи­ну, шайбу и штифт (рис. 4).

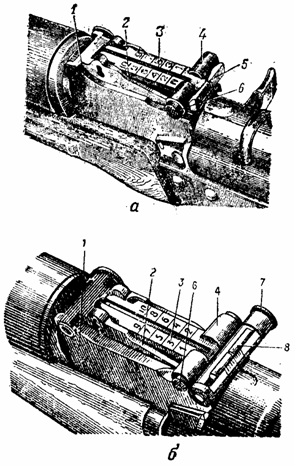

Рис. 4. Прицел: а — автомата; б — пулемета; 1 — колодка прицела; 2 — сектор; 3 — прицельная планка; 4 — хомутик; 5 — гривка прицель­ной планки; 6— защелка хомутика; 7— маховичок винта целика; 8 — целик.

Рис. 5. Сошка пулемета:

1—основание сошки; 2—ноги, 3—пружина; 4—вы­ступ; 5 — полозок; 6 — пружинная застежка.

Для удобства стрельбы у РПК к передней части ствола прикреплена сошка (рис. 5).

Она имеет основание, две ноги с полозками для упора в грунт и выступами для фиксации ног в сложенном положении, пру­жину для разведения ног, пружинную застежку на левой ноге для скрепления ног в сложенном положении. Сошка от пулемета не отделяется.

У АК для повышения кучности боя и уменьшения энергии отдачи на конце ствола стоит дульный тормоз компенсатор. У РПК же повышенная кучность боя достигается за счёт длины ствола поэтому в конструкции РПК не дульного тормоза компенсатора. А для умень­шения величины пламени при выстреле служит пламегаситель. Он име­ет резьбу для навинчивания на ствол, пять выемок для фиксатора и пять продольных щелей для выхода газов.

5. Заключение:

Штурмовая винтовка Калашникова - так за рубежом окрестили наш автомат - является на сегодня самым распространенным видом пехотинского автоматического оружия. Эдвард Клинтон Изелл, бывший президент Института исследований стрелкового оружия и международной безопасности (США), профессор и автор известного труда “История АК47”, подсчитал, что с момента начала массового производства в 1948 году и до наших дней во всем мире было произведено более 50 миллионов автоматов Калашникова разных модификаций. Для сравнения отмечается, что ближайший конкурент семейства АК - автоматическая винтовка Юджина Стоунера М-16 - насчитывает около 10 -12 миллионов. Активно применяемый в боевых действиях во Вьетнаме, Афганистане, Никарагуа, на Африканском континенте, в районе Ближнего Востока и десятках других “горячих точек” на планете, “Калашниковы” не раз подтверждали свою репутацию оружия, обладающего выдающейся надежностью, эффективностью и простотой конструкции.
