Четыре контролируемых телефонных выхода служат для связи с пожарной охраной, милицией или пультом охраны. Можно выбирать и другие службы, при наличии у них устройства распознавания сигналов.

Система Multi-guard 3000 в любое время может быть дооснащена без затрат на монтаж. Нет никаких соединительных проводников между датчиками и пультом-концентратором.

Практика эксплуатации систем Multiguard показала их высокую надежность.

Multi-guard 3000 широко используется в Европе и соответствует следующим европейским стандартам: DIN 14661; DIN 50050, IP 30; EN50065; VDEO833; VDS G 29023, VDS G 28523; BSI, VDS, UL, SEV.

Системный блок Multi-guard 3000 показан на рис. 1.24. Он подключается к сети переменного тока и никаких дополнительных соединений с датчиками и прочими устройствами не требует. Связь между системным блоком и ретрансляторами передатчиков осуществляется через сеть переменного тока посредством передачи частотно-модулирован-ных сигналов.

Преимущества системы Multi-guard 3000 заключаются в следующем:

– датчики могут включаться отдельно или группами;

– отдельный выход на телефонную линию для сообщений о пожаре и взломе;

– интерфейс для подключения компьютера;

– подключение к противопожарному пульту;

– подключение дополнительных устройств;

– возможность протоколирования событий на принтере.

Беспроводные датчики дыма с сигнализатором тревоги в помещении закрепляются на потолке. При инсталляции в память вводится конфигурация всей противопожарной и охранной системы.

Для повышения безопасности отдельные датчики в помещениях сейфов, центре обработки данных и т.д. обеспечиваются передатчиками информации или системами контроля доступа, которые подключаются к Multi-guard 3000.

Мини-передатчик сигнала вызова помощи используется в качестве средства личной охраны. В случае возникновения опасности передает сигнал в милицию (тихая тревога). Радиус действя вне помещения – 300 метров.

Основной набор устройств, которые может включать система, показан на рис. 1.25.

Системный блок

Код устройства 8710. Системный блок аварийной сигнализации Multi-guard 3000 обеспечивает:

– управление пожарным и охранным сигнальным устройством;

– самоконтроль с распознаванием до 1016 объектов на четырех линиях;

– бесперебойную работу при отключении питания в течение 48 часов работы;

– программируемое переключение «день- ночь»;

– трансляция сообщений по четырем телефонным линиям.

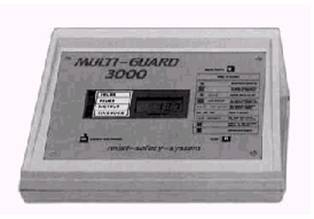

Рис. 1.24. Системный блок Multi-guard 3000

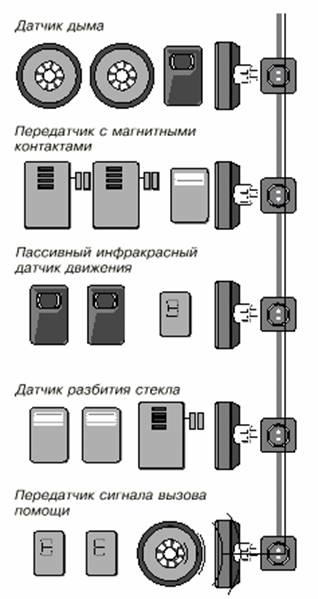

Рис. 1.25. Пример функционирования охраннойсистемы

Принтер для распечатки событий

Код устройства 8711. Программируется на Multi-guard. Принтер протоколирует:

– тревогу (событие, дата, время);

– вмешательство в систему;

– попытку саботажа;

– включение и выключение линии;

– включение и выключение датчика;

– проверку системы;

– меню контроля.

DTS-транслятор

Код устройства 8712. Транслятор обеспечивает связь между датчиками и системным блоком, передачу сигнала тревоги через сеть переменного тока. Имеет:

– защиту от взлома (система ISDN);

– аварийное энергоснабжение (30 часов);

– объем памяти транслятора (10 сигналов от 10 датчиков на каждый транслятор).

Пульт пожарной сигнализации

Код устройства 8713. Выполнен по DIN 14661. Обеспечивает цифровую индикацию состояния датчиков и выдачу сообщений в телефонную линию.

Исполняющее устройство

Код устройства 8714. Используется для наружного и внутреннего монтажа.

Обеспечивает:

– звуковую сигнализацию (109 дБ);

– световую сигнализацию;

– аварийное питание в течение 30 часов;

– контроль подзарядки;

– отдельное включение (свет/звук).

Датчик вызова помощи

Код устройства 8732. Срабатывает при натяжении шнура с кольцом. Распознавание объекта (см. Передатчик сигнала вызова). Стационарный датчик для монтажа в ванных, туалетах и над кроватями.

Фотоэлектронный датчик дыма

Код устройства 8715. Выполнен согласно VDS, BS, UL . Имеет защиту от повреждений.

Самостоятельный узел, работающий от батареи 9 В с вмонтированным передатчиком. Реагирует на первышение 45% концентрации дыма в камере измерения. Контролирует разряд батареи. При уменьшении напряжения батареи ниже 6,7 В подает акустический сигнал каждые 20 секунд.

Термодифференциальный датчик

Код устройства 8716. Применяется для точечного контроля температуры внутри помещения. Имеет слаботочный контроль и срабатывает при температуре окружающей среды более 50°C.

Газовый датчик

Код устройства 8727. Обнаруживает опасную концентрацию паров бензина и газов:

– пропана,

– бутана,

– этанола,

– пропанола,

– выхлопного газа,

– CO2.

Инфракрасный датчик движения

Код устройства 8728. Имеет защиту от повреждений и встроенную минисирену. Угол охвата 107 град. Действует на расстоянии до 12 метров.

Контактный магнитный датчик

Код устройства 8729. Используется совместно с передатчиком для защиты окон и дверей, картин, витрин и т.п.

Датчик разбития стекла

Код устройства 8730. Имеет защиту от повреждений. Регистрирует типичные для взлома шумы с пограничной частотой разбития стекла (6 кГц). Устанавливается перед охраняемым стеклом.

Срабатывает при разбитии стекла на расстоянии 5-7 м под прямым углом. Размещается перед стеклами на расстоянии не более 10 м друг от друга.

Световой пожарный пульт со штифтом

Код устройства 8738. Предназначен для подачи сигнала о пожаре. Пульт закрыт защитным стеклом. Устанавливается на маршрутах эвакуации. Соответствует VDS G 28523.

Передатчик сигнала вызова

Код устройства 8731. Специально сделан для больниц, домов престарелых, банков и контрольных систем.

Каждому пользователю присвоен персональный код. При включении передатчика по коду можно идентифицировать человека и его местонахождение по плану здания.

Данные вызова или тревоги индицируются на жидкокристаллическом экране и распечатываются на принтере. Вызов помощи может передаваться по телефонной линии в милицию или центр охраны.

Расстояние от датчика до транслятора в помещении составляет не более 80 м, а за его пределами З00 м.
