Влагонепроницаемые пакеты с патронами ук­ладываются в ящик в котором на дно, по стенкам и под крышку помещаются прокладки из водонепроницаемой бумаги с двусторонним или односторонним покрытием парафин-полиизобутиленовой смесью. Прокладки стороной с парафин-полиизо-бутиленовым покрытием обращены :дну, стенкам и крышке ящика.

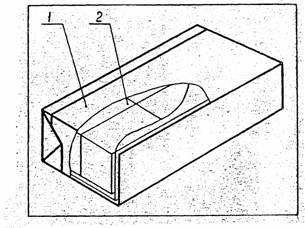

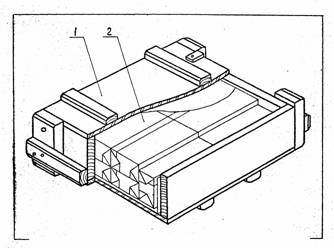

На рис. 11,12 показаны влагонепроницаемый пакет с патронами и схема укладки этих пакeтов в ящикe.

Mapкиpoвкa пaтpoнoв.

Маркировка патронов состоит, в общем случае, из соответствующей отличительной окраски, знаков и надписей, наносимых как на составные части патронов, так и на упаковку с патронами.

Маркировка наносится:

нa гильзу - нa тopeц донной части;

на пулю - на головную часть;

на упаковку - на деревянный ящик, металлическую коробку, влагонепроницаемый пакет, картонную коробку и бумажный пакет.

Маркировка гильз

На торце донной части гильзы наносится штампованием маркировка, содержащая условный номер предприятия - изготовителя и год изготовления (две последние цифры года). В период 1951-56 гг. год изготовления условно обозначался буквой.

На торце донной части отдельных номенклатур гильз могут дополнительно наноситься знаки в виде двух диаметрально расположенных пятиконечных звездочек.

У 7,62-мм винтовочных патронов, предназначавшихся для стрельбы из авиационного пулемета ШКАС, на торце донной части гильзы нанесена дoпoлнитeльнo буквa Ш, a колпачок капсюля - воспламенителя покрыт красным лаком.

Образец маркировки на торце донной части гильзы приведен на рис. 13.

Маркировка пуль

Маркировка на головную часть пуль наносится в виде отличительной окраски. Виды окрашиваемых пуль и цвета отличительной окраски на пулях приводятся в таблице

Маркировка упаковки с патронами

Маркировка упаковки патронов состоит из цветных отличительных полос, знаков и надписей чер­ного цвета.

Маркировка на упаковку с патронами наносится:

на деревянном ящике - на крышке и на одной боковой стенке;

на металлической коробке - на крышке;

на влагонепроницаемом пакете на продольных сторонах пакета;

на картонной коробке или бумажном пакете - на одной из сторон коробки или пакета.

Маркировка на упаковку наносится окрашиванием по трафарету, штемпелеванием, типографским спо­собом или специальной маркировочной машиной. Маркировка ящика содержит:

на крышке

брутто, кг; .

транспортный знак, указывающий разряд груза (цифра 2 в равностороннем треугольнике со сторо­ной 150 мм, вершина которого направлена в сторону крепления петель).

С 1990 г. взамен разряда груза (цифры 2) в указанном треугольнике наносится условный номер опасного груза СССР (для боевых и вспомогательных патронов, кроме патронов с пулей МДЗ и холос­тых, - 450; для патронов с пулей МДЗ -263 и для холостых патронов - 471);

Знак опасности или классификационный шифр, характеризующие транспортную опасность груза по ГОСТ 19433-88. Знак опасности выполняется типографским способом на бумажном ярлыке размером 50х50 мм, который прикрепляется клеем к крышке ящика.

Ярлык со знаком опасности применяется только для 12,7 и 14,5-мм патронов с пулей МДЗ. На знаке опасности для этих патронов согласно ГОСТ 19433-88 наносится на оранжевом фоне: в верхней его части - изображение символа опасности (черная взрывающаяся бомба), а в нижней части - номер подкласса (1.2), группа совместимости (F) и номер класса(1).

Для остальных видов боевых патронов и для вспомогательных патронов, кроме учебных, вместо знака опасности наносится краской черного цвета классификационный шифр - 1.4S, образованный из двух цифр, соответствующих номеру подкласса опасного груза- 1.4, и буквенного обозначения груп­пы совместимости -S.

патронами знак раз­ряда груза

или условный номер опасного

гру­за и маркировка о транс-

портной опасности груза не

наносятся.

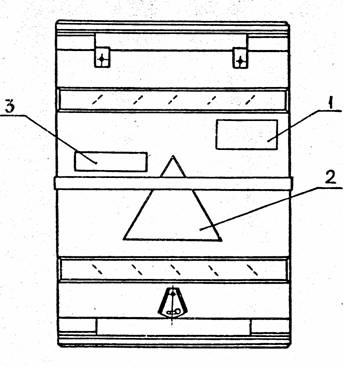

Образец расположения

маркировки на крышке ящика

приведен на рис. 14;

На боковой стенке

условное обозначение

патронов;

надписи "ОБР.43",

"СНАЙПЕРСКИЕ", "ВИНТОВОЧНЫЕ",

"ПИСТОЛЕТНЫЕ";

номер партии;

год изготовления (две

последние цифры);

условный номер предприя-

тия изготовителя;

маркировку партии

пороха;

количество патронов;

количество обтюраторов (для 7,б2-мм патронов обр.1943 г. с уменьшенной скоростью пули УС);

отличительную полосу,
