Рис.28 Схема служебного моста.

Доску полового настила рассчитываем на изгиб, как балку на двух опорах, на которую действует нагрузка от разрешенной массы . На доску шириной на расстоянии между поперечинами удельная нагрузка (т/м)

т/м2

Максимальный изгибающий момент:

Момент сопротивления:

Толщина доски настила:

Конструктивно принимаем

Поперечину рассчитываем как балку на двух опорах с пролетом .Ее равномерно распределенная нагрузка, передаваемая от настила.

т/м

Находим максимальный изгибающий момент:

Момент сопротивления:

По конструкционным соображениям поперечины из бревен должны иметь диаметр не менее 16 см. (d = 16 см)

Прогон служебного моста рассчитывается как балка на двух опорах с тем же пролетом , что и верхняя упорная балка.

Сосредоточенная нагрузка на прогон от одной поперечины при двухпрогонном мосте:

Приходящаяся на один прогон сосредоточенная нагрузка от подъемного усилия Т и веса подъемника приложена в данном случае посередине пролета (Рис.29)

для расчетной схемы на рис 29 строим эпюру изгибающихся моментов и определяем .

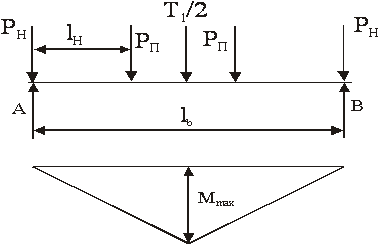

Рис. 29. Расчетная схема прогона служебного моста.

Максимальный изгибающий момент:

Момент сопротивления:

Прогоны делаем из бревен принимаем d=28 см.

Количество бревен n=1, остальные прогоны конструктивно принимаем таких же размеров

.

ЗАКЛЮЧЕНИЕ

В данной курсовой работе была получена гидрологическая характеристика лесосплавного пути в объеме, необходимом для проектирования мелиоративных мероприятий. Были рассмотрены возможные варианты улучшения реки регулированием ее стока., был выработан вариант сезонного регулирования стока. Была запроектирована плотина,. Которая в целом характеризуется как деревянная ряжевая плотина сквозной рубки на свайном основании с контрфорсами, отверстиями, перекрываемыми обыкновенными плоскими щитами по съемным стойкам со служебным мостом.

Запроектированная плотина обеспечивает создание водохранилища, что позволяет продлить сроки лесосплава.
