Методика наблюдений.
Пусть точка N – центр нижнего сечения сооружения, точка V – центр верхнего, контролируемого сечения (рис. 13). Требуется определить отклонение Q=NV и азимут отклонения aQ. Отклонения вызванные наклоном фундамента, называют креном.
Для выполнения поставленной задачи вокруг дымовой трубызакрепляют два опорных пункта 1 и 2 на расстоянии от центра N не ближе высоты сооружения. Места закладки опорных пунктов необходимо выбирать не ближе 3-х метров от металлических предметов. Угол засечки g выбранными направлениями N 1 иN2 должен быть не менее 30° и не более 150°. наблюдение следует выполнять в безветренную погоду, в пасмурные дни или утром – до 10 часов.
В пункте 1 устанавливают теодолит и приводят в рабочее положение. Визируют на правую (точка ПN) и левую (точка LN) образующие сооружение в нижнем сечении и берут отсчеты (1) = 9°24,0¢и (2) = 3°25,7¢, которые записывают в журнал измерений (таблица 1).
 |

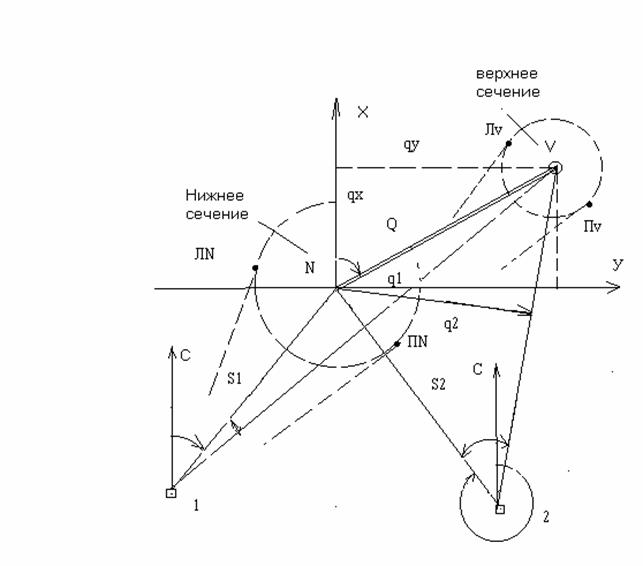

Рис. 13 Схема геодезического контроля положения вертикальной оси дымовой трубы.
Таблица 1.
Журнал измерений отклонений дымовой трубы высотой 90 метров.
|
Дата: 3.07.98 г. |
Погода : пасмурно, сухо. | |||||||||||
|
Наблюдал: Павлов В.И. |
Теодолит: 2Т5К, № 17033 | |||||||||||
|
Номер пункта |
Номер сечения |
R, L |
ОТСЧЕТЫ |
Средний отсчет П+Л 2 |
Углы bі R, bіL |
Средние углы, bі |
Рост, Si, мм |
Составл. qi, мм |
Ази-мут, aі |
Отклон. а, мм |
Азимут aQ,град | |
|
Правая об-разующая П |
Левая об-разующая Л | |||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1 |
N |
R |
9 24.0 (1) |
3 25,7 (2) |
6 24,85 (10) |
0 |
59500 |
-187 |
339°05¢ |
314° |
195°5¢ | |
|
V |
8 04.,2(3) |
4 23,8 (4) |
6 14,00 (11) |
-10,85 | ||||||||
|
1 |
N |
L |
189 24,2 (5) |
183 25,9 (6) |
186 25,05 (12) |
0 | ||||||
|
V |
188 04,4 (7) |
184 24,0 (8) |
186 14,20 (13) |
-10,85 (15) | ||||||||
|
Cевер |
- |
- |
207°20¢(9) | |||||||||
|
2 |
N |
R |
62 15,0 (1) |
58 36,0 (2) |
60 25,5 (10) |
0 |
95800 |
-308 |
274°04¢ | |||
|
V |
61 21,6 (3) |
59 07,0 (4) |
60 14,3 (11) | |||||||||
|
2 |
N |
L |
242 15,0 (5) |
238 36,1 (6) |
240 25,55 (12) | |||||||
|
V |
241 21,7 (7) |
239 07,2 (8) |
240 14,45 (13) | |||||||||
|
Север |
- |
- |
326°22¢(9) | |||||||||
Рабочие формулы:
|
qx = |
q1Cosa2–q1Cos a1 |
= |
-187 Cos274°- (-308) Cos339° |
= |
- 303 мм | ||||||
|
Sin (a1- a2) |
Sin(274°- 339°) | ||||||||||
|
qу = |
q1Sina2–q1Sin a1 |
= |
-187 Sin 274°- (-308) Sin 339° |
= |
- 84 мм | ||||||
|
sin (a1- a2) |
Sin(274°- 339°) | ||||||||||
