n - число углов в ходе или в полигоне. При изменении линий светодальномерами разрешается увеличивать длины сторон на 30%.

Так же разрешается увеличивать на 30% и длины ходов 1-го и 2-го разрядов. При этом не реже, чем через 3 км 15 сторон определяют дирекционные углы с точностью 5”-7”. При проектировании полигонометрических ходов и их систем выбирают участки, удобные для проведения линейных измерений. Построение геодезических сетей полигонометрическим методом выполняют в соответствии с требованиями технической “Инструкции”.

Из всех выше перечисленных сетей в данной работе мы используем способ полигонометрии.

Всего запроектированных ходов: 7.

Характеристика запроектированных ходов.

Название

ходов

Длинна

ходов, км

mb (сек)

mS (см)

1/T

A-B

15,3

2

1,2

B-D

6,1

2

1,2

A-E

6,5

2

1,2

B-C

6,7

2

1,2

Если между пунктами полигонометрии нельзя обеспечить прямую видимость с земли, то над пунктами устанавливаются наружные знаки. А чтобы поднять над землёй и визирную цель, и теодолит используют сигнал (металлический, чаще деревянный), как правило четырехгранный.В

2.2 Оценка точности запроектированных полигонометрических ходов

Оценим ходы и определим какой ход является вытянутым.

Ход вытянутый, если [S]/L <1/3

Ход IV класса А-В

S- длинна хода S=61.2

L- длинна замыкающей L=21.6

ход изогнут

Ход B-D

S- длинна хода S=26.8

L- длинна замыкающей L=18.9

Ход изогнутый

Ход 2 разряда В-А

S- длинна хода S=14.0

L- длинна замыкающей L=11.6

ход вытянутый

Ход 1 разряда В-С

S- длинна хода S=24.2

L- длинна замыкающей L=8.6

2.3. Оценки точности ходов.

Вытянутый ход.

Оценим ходы : Ягодн.-Рп300.-Храпово., ПП40.-ПП12.,

ПП25.-ПП8; по формуле:

где m b 2 n+3

M2 = n * ms 2+ -------- * L 2 * ------- ,

r 2 12

ms - погрешность измерения стороны;

m b - погрешность измерения угла;

r - радиальная мера угла;

L - длина замыкающей;

n - число сторон.

M - СКО

1.Ход F-E.

5 2 14

M 2= 11 * 1.44+ ----------- * 10.049*1010 * ------- = 89.11см, М=9.4cм

4 * 10 10 12

L = 3.17 (km).

Допуск: M 1 1 1

----- £ ---- ; ------- £ ---------

[S] Т 19149 10000

Вывод: Измерения хода проведены в допуске.

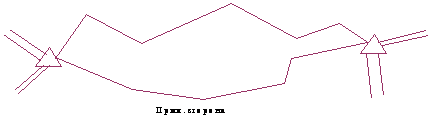

Изогнутый ход.

Оценим ходы:F-A

,; по формуле:

m b 2 2

M2 = n * ms 2 + -------- *[ D0,i] , 1.2

r 2

где

D0,i - расстояние от центра тяжести хода до каждой точки хода.

1. F-A.

[D0,i ] 2= 74.74*1010 мм;

22

М2= 14* 1.22 + ------------- 74.74*1010 = 94.9см Þ М = 9. 74 см.

4*1010

Допуск:

M 1 1 1

----- £ ---- ; ---------- £ ------------

[S] T 64615 25000

Вывод: Измерения хода проведены в допуске.

2.4 Приборы для угловых и линейных измерений.

Для построения геодезических сетей сгущения 1 и 2 разрядов требуются точные приборы, позволяющие измерять углы с точностью от 5” до 10”, а длина линий с погрешностью от 1 до 4 см. Для создания геодезической основы топографических съемок применяют как отечественные так и зарубежные светодальномеры. К ним относятся МСД 1М, СМ 5, 2СМ2, ЕОК 2000 и другие. Эти светодальномеры позволяют измерять длины линий от нескольких метров до 2-3 км с погрешностью 1: 10000 - 100000.

Технические характеристики светодальномеров.

Наименование светодальномеров, страна изготовитель

Год

выпуска

Дальность действия в м

СКП

изм. в мм

Масса

в кг

СМ 5 (Россия)

1977

500

30

16

2СМ2 (Россия)

1976

2000

20

22

ТА (Россия)

1981

2500

20

15

ЕОТ2000 (Германия)

1977

2000

10

40

ЕОК2000 (Германия)

1968

2000

10

12

Длины линий в полигонометрии 2 разряда могут быть измерены оптическим дальномером ОТД, тахеометром ТД, а так же REDTA 002 (ГДР). Дальномер ОТД предназначен для измерения длин линий в диапазоне от 35-400 м с относительной среднеквадратической погрешностью из одного приема 1:6000.

Оптический редукционный тахеометр REDTA 002 позволяет измерить горизонтальные и вертикальные углы со СКП 4”-5”, а также горизонтальные проложения до 180 м с относительной СКП 1:5000.
