2.4 Расчет параметров алмазного выглаживания цилиндрической части.

Алмазное выглаживание заключается в пластическом деформировании обрабатываемой поверхности скользящим по ней инструментом-выглаживателем, что позволяет получить упрочненную поверхность с низкой шероховатостью и сжимающими остаточными напряжениями, распространяющимися на значительную глубину. При этом в месте контакта инструмент-деталь (в очаге деформирования) происходит локальный переход металла в состояние текучести, в результате чего изменяются характеристики поверхностного слоя, что в итоге повышает сопротивление усталости деталей при эксплуатации.

Назначение режимов обработки выглаживания сводятся к определению оптимальных значений силы выглаживания , радиуса рабочей части индентора, подачи , скорости обработки , числа рабочих ходов .

Критерий выбора радиуса сферы – твердость материала.

Для стали 12Х2Н4А назначим = 3.4 [2, стр.62].

Оптимальное значение силы выглаживания можно определить по формуле:

Н

Здесь:

с = 0,008 – коэффициент, учитывающий условия обработки,

*– диаметр детали,

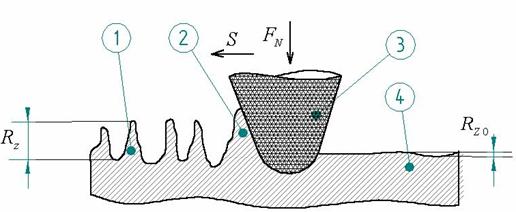

Рис. 6. Схема деформирования поверхностного слоя

при алмазном выглаживании ( в направлении подачи)

1-микронеровности исходной поверхности; 2- наплыв;

3-выглаживатель; 4- поверхность после выглаживания

Назначим величину продольной подачи s = 0,08 [2, стр.62], тогда полученная шероховатостьвычислится по следующей формуле:

Параметры шероховатости зависят также от числа рабочих ходов z выглаживателя. С увеличением z до 2…3 параметр шероховатости уменьшается в меньшей степени. При z > 4 возможен перенаклеп ПС.

Определим глубину наклепанного слоя по зависимости Серенсена С.В. [2, стр.19]:

, где d – диаметр детали;

– прочность после упрочнения;

– прочность сердцевины;

d – глубина наклепанного слоя

*=750

– Увеличение прочности поверхности повышается на 17% по сравнению с исходной величиной прочности [2, стр. 64] для стали 12Х2Н4А.

Следовательно толщина упрочненного слоя:

Список использованных источников

1. Саливанов Д.С. конспект лекций по курсу Белоусова В.С. «Обработка поверхностей деталей ЛА», 2002.

2. А.К. Карпец, В.С. Белоусов, В.И. Мальцев упрочнение деталей авиационных конструкций ППД: Учеб. пособие. – Новосибирск: Изд-во НГТУ. 1995. – 79 с.
