По полученным результатам строим график изменения крутящего момента на выходном валу коробки передач на рисунке 13.

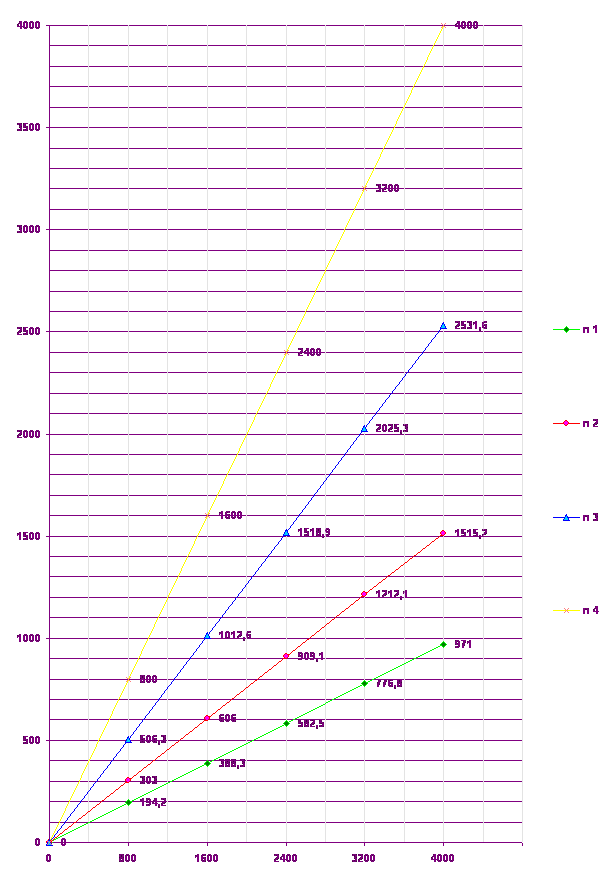

Рис.12. График зависимости частоты вращения коленчатого вала двигателя от передаточного числа коробки передач на выходном валу коробки передач.

Рис.13. График изменения крутящего момента на выходном валу коробки передач.

8. ВЫВОДЫ

В курсовой работе мы рассмотрели и изучили технические характеристики и функциональный состав трансмиссии автомобиля УАЗ-452В. Описали назначение и устройство основных агрегатов трансмиссии .

На эксплуатационные свойства автомобиля в значительной степени влияет содержание и состав трансмиссии.

По исходным данным автомобиля УАЗ-452В были рассчитаны и построены графики скоростных характеристик агрегатов трансмиссии автобуса.

Анализируя произведённые расчёты, можно сделать вывод, что зависимость частоты вращения коленчатого вала двигателя и тягово-скоростных характеристик автомобиля изменяются не прямо пропорционально. Максимальные характеристики крутящего момента находятся в пределах от 1500 до 2500 оборотов в минуту и при дальнейшем увеличении частоты вращения коленчатого вала снижаются.

СПИСОК ЛИТЕРАТУРЫ:

1. Кленников В.М., Ильин Н.М., Буралёв Ю.В. Автомобиль категории “В”. Учебник водителя. М.: Транспорт, 1982;

2. Литвинов А.С. ,Фаробин Я.Е. Автомобиль. Теория эксплуатационных свойств. М.: Машиностроение, 1989;

3. Краткий автомобильный справочник. НИИАТ. М.: Транспорт, 1983 ;

4. Автомобили семейства УАЗ-452. М.: Воениздат, 1985;

5. Артамонов М.Д., Иларионов В.А., Морин М.А. Теория автомобиля и автомобильного двигателя. М.: Машиностроение, 1968.
