Введение

Сети Х.25 являются на сегодняшний день «старейшиной» применяемых пакет­ных сетей, хотя популярность их быстро падает. Долгое время сети Х.25 были единственными доступными сетями с коммутацией пакетов коммерческого типа, в которых давались гарантии коэффициента готовности сети. Интернет также имеет долгую историю существования, но как коммерческая сеть он начал экс­плуатироваться совсем недавно, поэтому для корпоративных пользователей вы­бора не было. Кроме того, сети Х.25 хорошо работают на ненадежных линиях благодаря протоколам с установлением соединения и коррекцией ошибок на двух уровнях - канальном и сетевом.

Благодаря широкому использованию автоматизированных платежных систем и систем обслуживания пластиковых карт, сервис пакетной передачи данных Х.25, предоставляемый большинством сетей общего пользования, продолжает оставаться в центре внимания. Однако в последнее время сети передачи данных мигрируют в направлении мультисервисности. Обеспечить мультисервисность позволяет использование многопротокольного сетевого оборудования. Многопротокольные маршрутизаторы Cisco Systems предоставляют пользователям несколько разнотипных сервисов. В этом реферате будут рассматриваются функциональные возможности маршрутизаторов Cisco Systems, связанные с сервисом Х.25. Но для начала следует ознакомится с общими принципами построения сетей X.25

1. Назначение и структура сетей Х.25

В середине-конце 1970 гг. потребовался определенный набор протоколов, чтобы обеспечить пользователям связность глобальной сети с общедоступными сетями передачи данных (PDN). Сети PDN, такие как TELENET и TYMNET, добились замечательного успеха, однако было ясно, что стандартизация протоколов еще больше увеличит число абонентов PDN за счет возросшей совместимости оборудования и более низких цен. Результатом последующих усилий по разработке в этом направлении была группа протоколов, самым популярным из которых является Х.25.

Протокол Х.25 (официально называемый CCITT Recommendation X.25 - "Рекомендация "Х.25 CCITT) был разработан компаниями общественных линий связи (в основном телефонными компаниями), а не каким-то отдельным коммерческим предприятием. Поэтому спецификация разработана так, чтобы обеспечить хорошую работоспособность независимо от типа системы пользователя или изготовителя. Пользователи заключают контракты с общедоступными сетями передачи данных, чтобы пользоваться их сетями с коммутацией пакетов (PSN), и им пред'является счет в зависимости от времени пользования PDN. Предлагаемые услуги (и взимаемая плата) регулируются Федеральной Комиссией по Связи (FCC).

Oдним из уникальных свойств Х.25 является его международный характер. Х.25 и связанными с ним протоколами управляет одно из агентств Организации Об'единненых Наций, называемое "Международный Союз по Телекоммуникациям (ITU). Комитет ITU, ответственный за передачу голоса и данных, называется Международным консультативным комитетом по телеграфии и телефонии (CCITT). Членами CCITT являются FCC, Европейские PTT, общедоступные сети передачи данных и множество компаний, занимающихся компьютерами и передачей данных. То, что Х.25 стал стандартом подлинно глобального значения, является прямым следствием присущих ему свойств.

Технология сетей Х.25 имеет несколько существенных признаков, отличающих ее от других технологий.

• Наличие в структуре сети специального устройства - PAD (Packet Assembler Disassembler), предназначенного для сборки нескольких низкоскоростных старт-стопных потоков байтов от алфавитно-цифровых терминалов в пакеты, пере­даваемые по сети и направляемые компьютерам для обработки. Эти устрой­ства имеют также русскоязычное название сборщик-разборщик пакетов, CPU.
• Наличие трехуровневого стека протоколов с использованием на канальном и сетевом уровнях протоколов с установлением соединения, управляющих по­токами данных и исправляющих ошибки.
• Ориентация на однородные стеки транспортных протоколов во всех узлах се­ти — сетевой уровень рассчитан на работу только с одним протоколом каналь­ного уровня и не может подобно протоколу IP объединять разнородные сети.

Сеть Х.25 состоит из коммутаторов (Switches, S), называемых также центрами коммутации пакетов (ЦКП), расположенных в различных географических точ­ках и соединенных высокоскоростными выделенными каналами (рис.1.1). Вы­деленные каналы могут быть как цифровыми, так и аналоговыми.

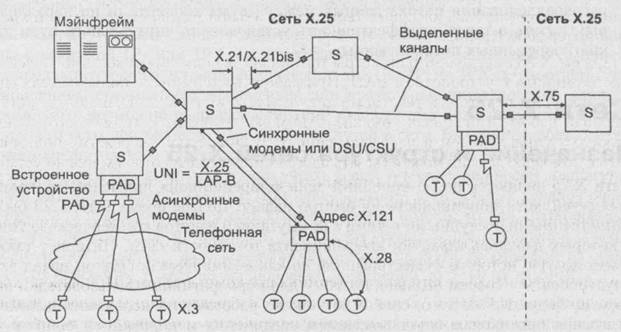

Рис. 1.1. Структура сети Х.25

Асинхронные старт-стопные терминалы подключаются к сети через устройст­ва PAD. Они могут быть встроенными или удаленными. Встроенное устройство PAD обычно расположено в стойке коммутатора. Терминалы получают доступ к встроенному устройству PAD по телефонной сети с помощью модемов с асин­хронным интерфейсом. Встроенное устройство PAD также подключается к те­лефонной сети с помощью нескольких модемов с асинхронным интерфейсом.

Удаленное устройство PAD представляет собой небольшое автономное устрой­ство, подключенное к коммутатору через выделенный канал связи Х.25. К уда­ленному устройству PAD терминалы подключаются по асинхронному интерфей­су, обычно для этой цели используется интерфейс RS-232C. Одно устройство PAD обычно обеспечивает доступ для 8, 16 или 24 асинхронных терминалов.
