В данном случае величина будет характеризовать тот или иной метод компактного тестирования для вполне конкретного распределения вероятностей возникновения неисправностей в зависимости от её кратности.

Глава 3.

Описание программы.

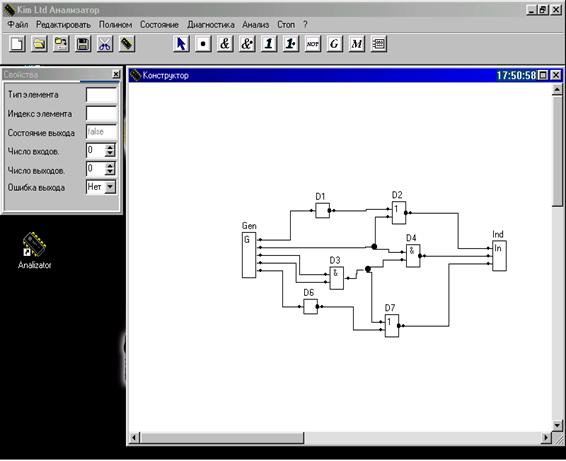

Интерфейс программы состоит из трёх окон:

· Главного - на котором находятся все основные функции программы, элементы цифровой схемы.

· Окна свойств, в котором отображается информация об элементе

· Окно "Конструктор" - в нём строится сама цифровая схема.

Для построения цифровой схемы, необходимо поочерёдно нажимая в панели инструментов, на главной форме, на нужный элемент и нажимая на форму конструктора создавать элементы, из которых будет состоять цифровая схема. Элементы можно создавать и размещать в любом порядке, а также добавлять и удалять в уже созданной ЦС.

Чтобы соединить входы и выходы элементов линией, необходимо:

· При наведении курсора мыши на входную ножку элемента, ножка выделяется и нажимая левую кнопку тянем до выходной ножки другого элемента. Как только выходная ножка которую мы хотим соединить также выделится отпускаем кнопку мыши. В результате будет создана линии, соединяющая входную и выходную ножки.

Также соединяется линией точка с входными и выходными ножками элементов.

Для просмотра свойств элементов, достаточно выделить элемент и свойства элемента отобразятся в окне свойств.

В этом окне можно изменять число входов или число выходов, вводить ошибки. В нём также отображается тип элемента и порядковый номер на схеме.

Если в схеме используется генератор М-последовательности, то для него необходимо ввести примитивный неприводимый полином. Для этого в меню выбираем раздел Полином -->М-генератор и в появившемся окне составляем полином.

Для сигнатурного анализатора, также необходимо составить полином. Из того же пункта меню Полином выбираем Сигнатурный анализатор.

Когда схема будет создана, нажимаем на Анализ. В появившемся окне отображается сигнатура, число единиц, вероятности появления единиц и нулей.

Экспериментальная часть.

В качестве примера рассмотрим схему мультиплексора и получим сигнатуру.

В качестве тестового генератора будем использовать генератор М-последовательности и полином вида:

Для сигнатурного анализатора выберем полином также седьмой степени.

В результате моделирования, получим:

на входе:

на выходе

Сигнатура и число единиц:

Далее, вводим ошибки в схему через окно "Свойства элементов", которое находится в левой части экрана.

Затем из меню Диагностика выбираем "Поиск неисправностей"

В результате мы локализовали неисправные элементы и типы ошибок.
