В идеале можно представить себе универсальное коммуникационное устройство, имеющее достаточное количество портов для подключения сетевых адаптеров, которые объединяются в группы с программируемыми функциями взаимоотношений между собой (по алгоритму повторителя, коммутатора или маршрутизатора). Однако известно, что всякая универсализация всегда вредит качеству выполнения узких специальных функций и, возможно поэтому, на современном уровне развития техники такое полностью универсальное устройство пока не появилось, хотя отдельное совмещение функций в одном устройстве иногда выполняется.

Так маршрутизаторы часто могут работать и в качестве мостов, в зависимости от того, как сконфигурировано администратором их программное обеспечение. А вот функции повторителя требуют высокого быстродействия, которое может быть достигнуто только на сугубо аппаратном уровне. Поэтому функции повторителя не объединяются с функциями моста или маршрутизатора.

Для совмещения функций может быть использован другой подход. В специальных устройствах - модульных концентраторах - отдельные компоненты, выполняющие одну из трех описанных основных функций, реализованы в виде модулей, устанавливаемых в общем корпусе. При этом межмодульные связи организуются не внешним образом, как это делается, когда модули представляют собой отдельные устройства, а по внутренним шинам единого устройства.

Модульные многофункциональные устройства часто называют концентраторами, подчеркивая их централизующую роль в сети. При этом термин "концентратор" используется не как синоним термина повторитель, а в более широком смысле. Нужно хорошо понимать в каждом конкретном случае функциональное назначение отдельных модулей такого концентратора. В зависимости от комплектации модульный многофункциональный концентратор может сочетать функции и повторителя (причем различных технологий), и моста, и коммутатора, и маршрутизатора, а может выполнять и только одну из них.

8. Функциональное соответствие видов коммуникационного оборудования уровням модели OSI

Лучшим способом для понимания отличий между сетевыми адаптерами, повторителями, мостами/коммутаторами и маршрутизаторами является рассмотрение их работы в терминах модели OSI. Соотношение между функциями этих устройств и уровнями модели OSI показано на рисунке 1.12.

Повторитель, который регенерирует сигналы, за счет чего позволяет увеличивать длину сети, работает на физическом уровне.

Сетевой адаптер работает на физическом и канальном уровнях. К физическому уровню относится та часть функций сетевого адаптера, которая связана с приемом и передачей сигналов по линии связи, а получение доступа к разделяемой среде передачи, распознавание МАС-адреса компьютера - это уже функция канального уровня.

Мосты выполняют большую часть своей работы на канальном уровне. Для них сеть представляется набором МАС-адресов устройств. Они извлекают эти адреса из заголовков, добавленных к пакетам на канальном уровне, и используют их во время обработки пакетов для принятия решения о том, на какой порт отправить тот или иной пакет. Мосты не имеют доступа к информации об адресах сетей, относящейся к более высокому уровню. Поэтому они ограничены в принятии решений о возможных путях или маршрутах перемещения пакетов по сети.

Соответствие функций коммуникационного оборудования модели OSI

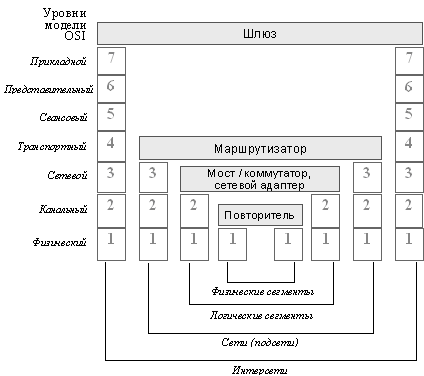

Рис. 1.12. Соответствие функций коммуникационного оборудования модели OSI

Маршрутизаторы работают на сетевом уровне модели OSI. Для маршрутизаторов сеть - это набор сетевых адресов устройств и множество сетевых путей. Маршрутизаторы анализируют все возможные пути между любыми двумя узлами сети и выбирают самый короткий из них. При выборе могут приниматься во внимание и другие факторы, например, состояние промежуточных узлов и линий связи, пропускная способность линий или стоимость передачи данных.

Для того, чтобы маршрутизатор мог выполнять возложенные на него функции ему должна быть доступна более развернутая информация о сети, нежели та, которая доступна мосту. В заголовке пакета сетевого уровня кроме сетевого адреса имеются данные, например, о критерии, который должен быть использован при выборе маршрута, о времени жизни пакета в сети, о том, какому протоколу верхнего уровня принадлежит пакет.

Благодаря использованию дополнительной информации, маршрутизатор может осуществлять больше операций с пакетами, чем мост/коммутатор. Поэтому программное обеспечение, необходимое для работы маршрутизатора, является более сложным.

На рисунке 1.12 показан еще один тип коммуникационных устройств - шлюз, который может работать на любом уровне модели OSI. Шлюз (gateway) - это устройство, выполняющее трансляцию протоколов. Шлюз размещается между взаимодействующими сетями и служит посредником, переводящим сообщения, поступающие из одной сети, в формат другой сети. Шлюз может быть реализован как чисто программными средствами, установленными на обычном компьютере, так и на базе специализированного компьютера. Трансляция одного стека протоколов в другой представляет собой сложную интеллектуальную задачу, требующую максимально полной информации о сети, поэтому шлюз использует заголовки всех транслируемых протоколов.
