Таблица 9.1

Функции сетевых адаптеров

Сетевые адаптеры производят семь основных операций при приеме или передачи сообщения:

1. Гальваническая развязка с коаксиальным кабелем или витой парой. Для этой цели используются импульсные трансформаторы. Иногда дя развязки используются оптроны.

2. Прием (передача) данных. Данные передаются из ОЗУ ПК в адаптер или из адаптера в память ПК через программируемый канал ввода/вывода, канал прямого доступа или разделяемую память.

3. Буферизация. Для согласования скоростей пересылки данных в адаптер или из него со скоростью обмена по сети используются буфера. Во время обработки в сетевом адаптере, данные хранятся в буфере. Буфер позволяет адаптеру осуществлять доступ ко всему пакету информации. Использование буферов необходимо для согласования между собой скоростей обработки информации различными компонентами ЛВС.

4. Формирование пакета. Сетевой адаптер должен разделить данные на блоки в режиме передачи (или соединить их в режиме приема) данных и оформить в виде кадра определенного формата. Кадр включает несколько служебных полей, среди которых имеется адрес компьютера назначения и контрольная сумма кадра, по которой сетевой адаптер станции назначения делает вывод о корректности доставленной по сети информации.

5. Доступ к каналу связи. Набор правил, обеспечивающих доступ к среде передачи. Выявление конфликтных ситуаций и контроль состояния сети.

6. Идентификация своего адреса в принимаемом пакете. Физический адрес адаптера может определяться установкой переключателей, храниться в специальном регистре или прошиваться в ППЗУ.

7. Преобразование параллельного кода в последовательный код при передаче данных, и из последовательного кода в параллельный при приеме. В режиме передачи данные передаются по каналу связи в последовательном коде.

8. Кодирование и декодирование данных. На этом этапе должны быть сформированы электрические сигналы, используемые для представления данных. Большинство сетевых адаптеров для этой цели используют манчестерское кодирование. Этот метод не требует передачи синхронизирующих сигналов для распознавания единиц и нулей по уровням сигналов, а вместо этого для представления 1 и 0 используется перемена полярности сигнала.

9. Передача или прием импульсов. В режиме передачи закодированные электрические импульсы данных передаются в кабель (при приеме импульсы направляются на декодирование).

Сетевые адаптеры вместе с сетевым программным обеспечением способны распознавать и обрабатывать ошибки, которые могут возникнуть из-за электрических помех, коллизий или плохой работы оборудования.

Последние типы сетевых адаптеров поддерживают технологию Plug and Play (вставляй и работай). Если сетевую карту установить в компьютер, то при первой загрузке система определит тип адаптера и запросит для него драйверы. Внешний вид адаптера показан на рис. 9.1.

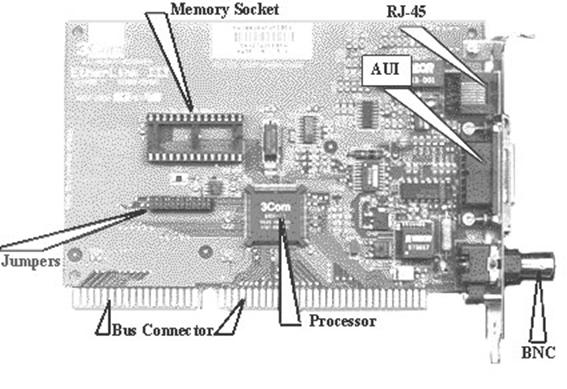

Рис. 9.1 Вид адаптера

Базовый, или физический, адрес

Некоторые сетевые адаптеры имеют возможность использовать оперативную память ПК в качестве буфера для хранения входящих и исходящих пакетов данных. Базовый адрес (Base Memory Address) представляет собой шестнадцатеричное число, которое указывает на адрес в оперативной памяти, где находится этот буфер. Важно выбрать базовый адрес без конфликтов с другими устройствами.

Типы сетевых адаптеров

Сетевые адаптеры различаются по типу и разрядности используемой в компьютере внутренней шины данных – ISA, EISA, PCI, MCA.

Сетевые адаптеры различаются также по типу принятой в сети сетевой технологии – Ethernet, Token Ring, FDDI и т.п. Как правило, конкретная модель сетевого адаптера работает по определенной сетевой технологии (например, Ethernet). В связи с тем, что для каждой технологии сейчас имеется возможность использования различных сред передачи данных (тот же Ethernet поддерживает коаксиальный кабель, неэкранированную витую пару и оптоволоконный кабель), сетевой адаптер может поддерживать как одну, так и одновременно несколько сред. В случае, когда сетевой адаптер поддерживает только одну среду передачи данных, а необходимо использовать другую, применяются трансиверы и конверторы.
