Цифровая связь, и предпосылки ее использования.

Современное поколение уже не удивить словами модем, выделенная линия или «коннект». Особенно это относиться к «фидошникам» или к людям так или иначе связанным с сетью Интернет. Но часто возникают недопонимания между операторами связи и абонентами, именно из-за проблем модемной связи по коммутируемой или выделенной линии. Кроме того, постоянно в конференциях и «фидошных эхах» идут обсуждения «какие номера с какими лучше вяжутся, какие модемы лучше держат коннект, а какие хуже». Как это не прискорбно, но такие споры и обсуждения редко рождают истину. В такой ситуации всем сильно не хватает технической поддержки местного оператора связи.

Чаще всего все претензии абонента насчет плохих скоростей соединения модемов не принимаются, и ответ прост: изоляция в норме, постороннего нет. А причины плохой связи могут крыться в таких тонкостях, которые в голосовой связи ни когда не проявляются. Для разных типов Автоматических Телефонных Станций (АТС), такие причины могут быть разные.

Механические АТС (Координатные и Декадно-шаговые).

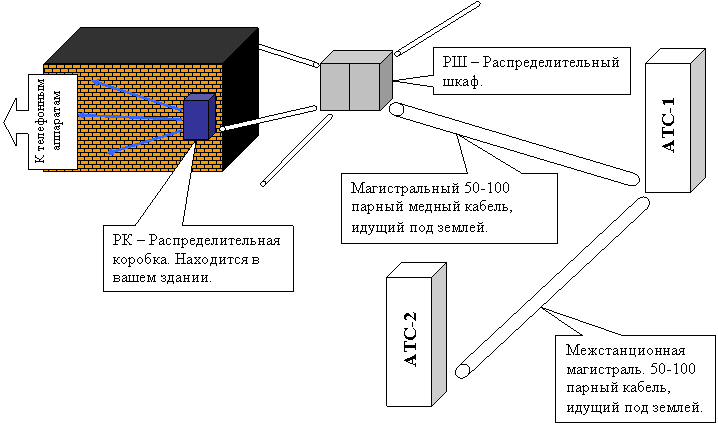

Это уже устаревшие типы АТС, но, тем не менее, еще используются на территории России ввиду дороговизны новых и тяжелым экономическим положением в стране. И конечно нельзя не упомянуть что кабельное хозяйство российских операторов связи на 40% 60-х годов. Именно на этих станциях обычно не используется никакого оборудования уплотнения, и качество связи зависит только от оборудования механической коммутации. Общая структура взаимодействия АТС и абонентов показана на рисунке:

В Томске на механических АТС работают номера, начинающиеся на цифры: 21, 22, 23, 25, 77, 78.

С одной стороны преимуществом является то, что, соединившиеся абоненты соединены физической двухпроводной линией. То есть рабочий диапазон такой линии от 300 Гц до 20 кГц, что теоретически позволяет при использовании широкополосных модемов получить скорости обмена до 2 Мбит, а в редких случаях и больше. Но такие оптимистические цифры в реальных соединениях невозможны из-за нескольких факторов:

1. Качество коммутационных контактов на АТС очень низкое.

2. Очень высокий «шум станции».

3. Сильные перекрестные помехи в кабельных магистралях (50-100 парный кабель с малым количеством витков на метр).

4. Подверженность кабельных магистралей многим природным факторам и электромагнитным помехам (многие встречались с тем, что кабель, подходящий к вашему дому или офису, либо «замокает» при дожде, либо прослушивается сторонний разговор).

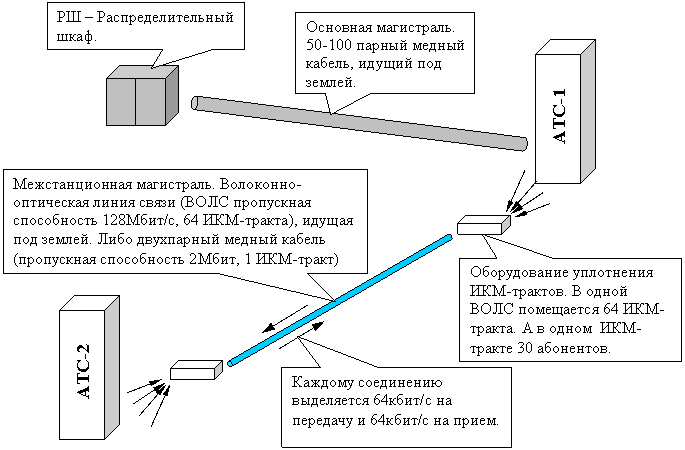

Несколько лет назад в Томске эта проблема [3] была частично решена ЦСП (Цех Систем Передачи), введением развитой сети ИКМ – трактов (Импульсно-кодовая модуляция). На схеме №2 схематично показаны отличия многопарных кабельных магистралей и ИКМ – трактов:

Как видно из рисунка многопарный медный кабель из-за дороговизны обслуживания и низкого качества соединения теперь используется эффективнее. Но на смену пришла ВОЛС (Волоконно-оптический линия связи), которая передает цифровой поток со скоростью до 300Мбит/с и более(скорость передачи цифрового потока по 4-парному медному проводу 2Мбит/с). То есть теперь абонентское соединение после коммутации на механической АТС аналоговый сигнал выходит со станции и входит в оборудование ЦСП. Аналого-цифровой преобразователь (АЦП) превращает этот сигнал в цифровой поток 64кбит/с на передачу и 64кбит/с поток в аналоговый сигнал на прием. Потом 30+2 цифровых потока (2 управляющих) по 64кбит/с объединяются в один 2Мбит-ный поток E1 (ИКМ-тракт). В ВОЛС входит до 64 потоков E1. С другой стороны магистрали ситуация повторяется с точностью до наоборот. С ВОЛС снимаются 64 цифровых потока E1, далее каждый разбирается на 64кбит-ные потоки, и подаются на цифро-аналоговый преобразователь (ЦАП). Получившийся аналоговый сигнал поступает на станцию, и после коммутации к абоненту.

Проанализируем, какие преимущества и недостатки дает переход на цифровое уплотнение оператору связи, а какие абоненту:

Преимущества.

Оператор связи:

1. ВОЛС не подвержены проникновению влаге и электромагнитным помехам, следовательно, дешевле обходиться прокладка шахт и обслуживание.

2. Гибкость такого решения позволяет модернизировать объемы межстанционных соединений без дополнительных работ.

3. Экономия на стоимости кабеля 1м 100-парного медного кабеля стоит на сегодняшний день дороже, чем 1м двухжильного оптического волокна.

Абонент:

1. Качество связи повышается за счет уменьшения перекрестных помех межстанционных соединений.

2. Расстояние между абонентами перестает влиять на качество связи (ВОЛС может передавать сигнал на десятки километров без потерь, кроме того, за счет передачи сигнала в цифровом виде можно использовать алгоритмы коррекции).

Недостатки.

Оператор связи:

1. Сложность и дороговизна решений с цифровой передачей.

2. Необходимость формирования и обучения служб монтажа и обслуживания ВОЛС.

Абонент:

1. Проблемы, обусловленные прохождением через АЦП/ЦАП и оборудование уплотнения: диапазон рабочих частот 300-3300Гц, «джиттер» (дрожание фазы) и временные задержки (в голосовой связи незаметные).

2. Перекрестные помехи на магистралях распределительных шкафов, попадание влаги в шахты магистралей (проблема последней мили).

3. Так как механическая коммутация происходит с аналоговым сигналом, шумы станции попадают в линию, как и прежде без применения ИКМ-трактов.

Преимущества оператора связи очевидны, так же как и абонента. А вот недостатки вызывают сомнение, повышает ли введение ИКМ-трактов качество обслуживание. Уменьшение рабочего диапазона частот делает невозможным использование широкополосых модемов, а «джиттер» должен отрицательно повлиять на скорость соединения.(алгоритм АЦП!!) В то же время перекрестные помехи не исчезнут совсем, так как от станции до распределительного шкафа магистраль проведена медным кабелем. И в завершении «шум станции», который не уменьшился и не увеличился, наводит на мысли что переход на цифровые ИКМ-тракты в межстанционных магистралях на механических станциях, не дают преимуществ для модемной связи абонента.

Выделенные линии (прямые линии).

Часто для объединения локальных сетей двух удаленных офисов применяют постоянное модемное соединение. Но для максимальной эффективности такого решения применяют не обычную коммутируемую линию, имеющую ряд вышеперечисленных недостатков, а прямую (выделенную) линию. По определению прямая линия – это выделенная только для нужд абонента некоммутируемая физическая линия (см. рис.).

Как видно из рисунка, предоставление абонентам прямой линии требует выделение свободной пары во всех магистралях по пути ее установки. На станцию пара не заходит, а соединяется с парой из следующей магистрали в кроссе. И важным свойством прямой линии является то, что она не заходит ни в ИКМ-тракт или другое оборудование уплотнения, а, следовательно, рабочий диапазон частот не ограничен 3,3кГц и нет потерь из-за временных задержек и дрожания фазы. И последним важным фактором является полная длина прямой (чем больше длина, тем хуже параметры линии), и уже имея этот параметр, можно взяться за выбор модели модемов. В таких случаях рекомендуют либо модемы short-range модемы (модемы «последней мили»), либо широкополосные xDSL модемы с пропускной способностью 2Мбит/с и более.
