На следующем рисунке представлен еще один вид модернизации кольца. Вторая модернизация циклического кольца заключается в изменении топологии так, как это показано на рис.2.6. В центре устанавливается коммутатор. От коммутатора ко всем повторителям проведены лучи кольцевого канала.

Рис.2.6 Лучевое циклическое кольцо.

Коммутатор имеет столько переключателей, сколько может работать систем в ИВС. Когда переключатели находятся в таком положении, как представлено на рис. 2.6, пакеты проходят через каждую систему. Если в одном из лучей произошел обрыв, кольцо разрывается. В этом случае соответствующий переключатель коммутатора замыкается, восстанавливая движение по кольцу, но уже мимо вышедшего из строя луча и связанной с ним системы. Поврежденный луч отключается от кольца для ремонта.

Основное преимущество циклического кольца - высокая скорость передачи данных. Однако следует иметь в виду, что время передачи информации по кольцу зависит не только от скорости работы канала, но и числа систем включенных в сеть. Это связанно с тем, что около каждой системы конверт должен сделать остановку. Основным недостатком циклического кольца является его высокая стоимость и сложность включения систем.

4 вопрос.

Технология ЛВС описывает как работает сеть. Наиболее распространены 4 технологии: Ethernet (основана на шинной топологии), Token Ring (кольцо), ARCNET (шина, звезда) и FDDI (табл.2.1 и табл.2.2).

Таблица 2.1

Аббревиатура наименований технологий ЛВС.

Àááðåâèàòóðà

Ðàñøèôðîâêà

(àíãë.)

Расшифровка

(русская)

Ethernet

CSMA/CD

carrier sense,

multiple access,

collision detect

обнаружение несущей

множественный доступ

обнаружение коллизий

Token Ring



маркерное кольцо

ARCNET



Attached

Resource

Computer

NetWork

маркер шины

FDDI



Fiber

Distributed

Data Interface

волоконно-оптический

распределенный

тип данных

Таблица 2.2

Сравнительная характеристика технологий.

Технология

Топология

Тип кабеля

Скорость

Длина сегмента

Количество ПК на сегмент

Стоимость каб. соедин.

Сложность установки

Ethernet

шина

звезда

коаксиал

витая пара

до 10 Мбит/с

185 м

100 м до хаба

30

если требуется больше, то устанавливается репитер

$100 ПК

$400 сервер



Token Ring

кольцо

2-й модиф.

витая пара

коаксиал

4 Мбит/с 1в

15 Мбит/с 2в

185 м

100 м до коммутатора



160-200% Ethernet

высокая

ARCNET

шина

звезда

коаксиал

витая пара

2,5 Мбит/с

185 м

100 м

до 24

(8-12 ПК), если звезда

$50 ПК

$250 сервер



FDDI

кольцо

1-й модиф.

оптоволоконные линии

100 Мбит/с

200 км

1000 ПК на сегмент

$1000 - $2000

высокая

Первой появилась технология Ethernet - во второй половине 70-х годов (рис. 2.7). Ее разработали совместно фирмы DEC, Intel и Xerox. В настоящее время эта технология наиболее доступна и популярна.

Каждая АбС работает в Ethernet согласно принципу «Слушай канал передачи, перед тем как отправить сообщения; слушай, когда отправляешь; прекрати работу в случае помех и попытайся еще раз».

Данный принцип можно расшифровать (объяснить) следующим образом:

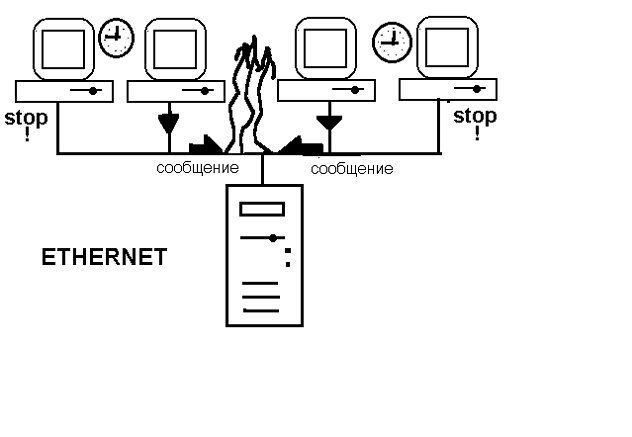

Рис.2.7. Принцип технологии ETHERNET.

1. Никому не разрешается посылать сообщения в то время, когда этим занят уже кто-то другой ( слушай перед тем, как отправить).

2. Если два или несколько отправителей начинают посылать сообщения примерно в один и тот же момент, рано или поздно их сообщения «столкнутся» друг с другом в проводе, что называется коллизией. Коллизии нетрудно распознать, поскольку они всегда вызывают сигнал помехи, который не похож на допустимое сообщение. Ethernet может распознать помехи и заставляет отправителя (АбС) приостановить передачу, подождать некоторое время, прежде, чем повторно отправить сообщение.

Причины широкой распространенности и популярности (достоинства Ethernet):
