Сканеры

Полутоновые сканеры используют максимальную разрешающую способность, как правило, только в двухуровневом режиме. Обычно они поддерживают 16, 64 или 256 оттенков серого цвета для 4-, 6- и 8-разрядного кода, который ставится при этом в соответствие каждой точке изображения. Разрешающая способность сканера измеряется в количестве различаемых точек на дюйм изображения — dpi (dot per inch). Если в первых моделях сканеров разрешающая способность была 200—300 dpi, то в современных моделях это, как правило, 400, а то и 800 dpi. Некоторые сканеры обеспечивают аппаратное разрешение 600х1200 dpi. В ряде случаев разрешение сканера может устанавливаться программным путем в процессе работы из ряда значений: 75, 1 150, 200, 300 и 400 dpi.

Надо сказать, что благодаря операции интерполяции, выполняемой, как правило, программно, современные сканеры могут иметь разрешение 800 и даже 1600 dpi. В результате интерполяции на получаемом при сканировании изображении сглаживаются кривые линии и исчезают неровности диагональных линий. Напомним, что интерполяция позволяет отыскивать значения промежуточных величин по уже известным значениям. Например, в результате сканирования один из пикселов имеет значение уровня серого цвета 48, а соседний с ним — 76. Использование простейшей линейной интерполяции позволяет сделать предположение о том, что значение уровня серого цвета для промежуточного пикселя могло бы быть равно 62. Если вставить все оценочные значения пикселов в файл отсканированного изображения, то разрешающая способность сканера как бы удвоится, то есть вместо обычных 400 dpi станет равной 800 dpi.

Черно-белые сканеры.

Попробуем объяснить принцип работы черно-белого сканера. Сканируемое изображение освещается белым светом, получаемым, как правило, от флуоресцентной лампы. Отраженный свет через редуцирующую (уменьшающую) линзу попадает на фоточувствительный полупроводниковый элемент, называемый прибором с зарядовой связью ПЗС (Change- Coupled Device, CCD), в основу которого положена чувствительность проводимости p-n-перехода обыкновенного полупроводникового диода к степени его освещенности. На p-n-переходе создается заряд, который рассасывается со скоростью, зависящей от освещенности. Чем выше скорость рассасывания, тем больший ток проходит через диод.

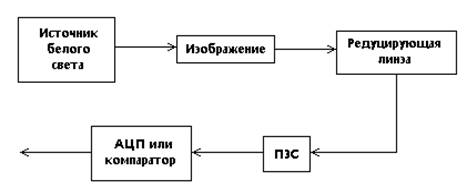

Рис.1. Блок схема черно-белого сканера.

Каждая строка сканирования изображения соответствует определенным значениям напряжения на ПЗС. Эти значения напряжения преобразуются в цифровую форму либо через аналого-цифровой преобразователь АЦП (для полутоновых сканеров), либо через компаратор (для двухуровневых сканеров). Компаратор сравнивает два значения (напряжение или ток) от ПЗС и опорное (рис. 1), причем в зависимости от результата сравнения на его выходе формируется сигнал 0 (черный цвет) или 1 (белый). Разрядность АЦП для полутоновых сканеров зависит от количества поддерживаемых уровней серого цвета. Например, сканер, поддерживающий 64 уровня серого, должен иметь 6-разрядный АЦП. Каким образом сканируется каждая следующая строка изображения, целиком зависит от типа используемого сканера. Напом­ним, что у планшетных сканеров движется сканирующая голов­ка, а в рулонных сканерах она остается неподвижной, потому что движется носитель с изображением — бумага.

Цветные сканеры.

В настоящее время существует несколько технологий для получения цветных сканируемых изображений. Один из наиболее общих принципов работы цветного сканера заключается в следующем. Сканируемое изображение освещается уже не белым цветом, а через вращающийся RGB-светофильтр (рис. 2). Для каждого из основных цветов (красного, зеленого и синего) последовательность операций практически не отличается от последовательности действий при сканировании черно-белого изображения. Исключение составляет, пожалуй, только этап предварительной обработки и гамма-коррекции цветов, перед тем как информация передается в компьютер. Понятно, что этот этап является общим для всех цветных сканеров.

В результате трех проходов сканирования получается файл, содержащий образ изображения в трех основных цветах — RGB (образ композитного сигнала). Если используется восьмиразрядный АЦП, который поддерживает 256 оттенков для одного цвета, то каждой точке изображения ставится в соответствие один из 16,7 миллиона возможных цветов (24 разряда). Сканеры, использующие подобный принцип действия, выпускаются, например, фирмой Microtek.

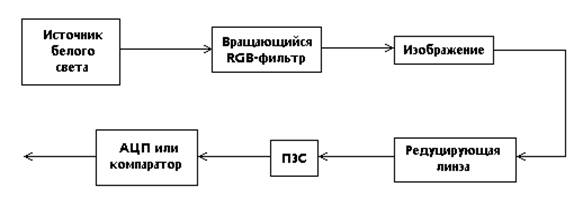

Рис.2. Блок-схема цветного сканера с вращающимся RGB-фильтром.

Надо отметить, что наиболее существенным недостатком описанного выше метода является увеличение времени сканирования в три раза. Проблему может представлять также «выравнивание» пикселов при каждом из трех проходов, так как в противном случае возможно размывание оттенков и «смазывание» цветов.

В сканерах известных японских фирм Epson и Sharp, как правило, вместо одного источника света используется три, для каждого цвета отдельно. Это позволяет сканировать изображение всего за один проход и исключает неверное «выравнивание» пикселов. Сложности этого метода заключаются обычно в подборе источников света со стабильными характеристиками.

Другая японская фирма — Seiko Instruments — разработала Цветной планшетный сканер SpectraPoint, в котором элементы ПЗС были заменены фототранзисторами. На ширине 8,5 дюйма размещено 10200 фототранзисторов, расположенных в три колонки по 3400 в каждой. Три цветных фильтра (RGB) устроены так, что каждая колонка фототранзисторов воспринимает только один основной цвет. Высокая плотность интегральных фототранзисторов позволяет достигать хорошей разрешающей способности — 400 dpi (3400/8,5) — без использования редуцирующей линзы.

Принцип действия цветного сканера ScanJet Iic фирмы Hewlett Packard несколько иной. Источник белого света освещает сканируемое изображение, а отраженный свет через редуцирующую линзу попадает на трех полосную ПЗС через систему специальных фильтров, которые и разделяют белый свет на три компонента: красный, зеленый и синий (рис. 3). Физика работы подобных фильтров связана с явлением дихроизма, заключающегося в различной окраске одноосных кристаллов в проходящем белом свете в зависимости от положения оптической оси. В рассматриваемом случае фильтрация осуществляется парой таких фильтров, каждый из которых представляет собой «сэндвич» из двух тонких и одного более толстого слоя кристаллов. Первый слой первого фильтра отражает синий свет, но пропускает зеленый и красный. Второй слой отражает зеленый свет и пропускает красный, который отражается только от третьего слоя. Во втором фильтре, наоборот, от первого слоя отражается красный свет, от второго — зеленый, а от третьего — синий. После системы фильтров разделенный красный, зеленый и синий свет попадает на собственную полосу ПЗС, каждый элемент которого имеет размер около 8 мкм. Дальнейшая обработка сигналов цветности практически не отличается от обычной. Заметим, что подобный принцип работы (с некоторыми отличиями, разумеется) используется и в цветных сканерах фирмы Ricoh.
