1.3 Основы технологии протокола SNMP

SNMP является протоколом прикладного уровня, предназначенным для облегчения обмена информацией управления между сетевыми устройствами. Пользуясь информацией SNMP (такой, как показатель числа пакетов в секунду и коэффициент сетевых ошибок), сетевые администраторы могут более просто управлять производительностью сети и обнаруживать и решать сетевые проблемы.

1.4 Модель управления, основанная на SNMP

Агентами в SNMP являются программные модули, которые работают в управляемых устройствах. Агенты собирают информацию об управляемых устройствах, в которых они работают, и делают эту информацию доступной для систем управления сетями (network management systems - NMS) с помощью протокола SNMP. Эта модель представлена графически на рисунке 1.

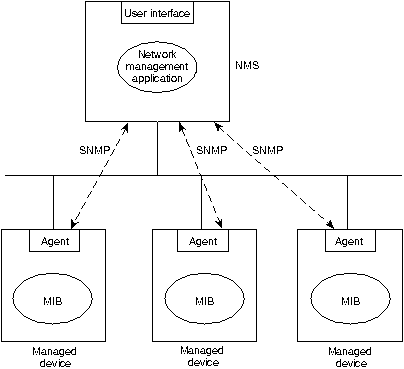

Рисунок 1 - Модель управления сетью­

Управляемое устройство может быть узлом любого типа, находящимся в какой-нибудь сети: это хосты, служебные устройства связи, принтеры, роутеры, мосты и концентраторы. Так как некоторые из этих систем могут иметь ограниченные способности управления программным обеспечением (например, они могут иметь центральные процессоры с относительно малым быстродействием, или ограниченный объем памяти), программное обеспечение управления должно сделать допущение о наименьшем общем знаменателе. Другими словами, программы управления должны быть построены таким образом, чтобы минимизировать воздействие своей производительности на управляемое устройство.

Так как управляемые устройства содержат наименьший общий знаменатель программного обеспечения управления, тяжесть управления ложится на NMS. Поэтому NMS обычно являются компьютерами калибра АРМ проектировщика, которые имеют быстродействующие центральные процессоры, мегапиксельные цветные устройства отображения, значительный объем памяти и достаточный объем диска. В любой управляемой сети может иметься одна или более NMS. NMS прогоняют прикладные программы сетевого управления, которые представляют информацию управления пользователям. Интерфейс пользователя обычно базируется на стандартизированном графическом интерфейсе пользователя (graphical user interface - GUI).

Сообщение между управляемыми устройствами и NMS регулируется протоколом сетевого управления. Стандартный протокол сети Internet, Network Management Framework, предполагает парадигму дистанционной отладки, когда управляемые устройства поддерживают значения ряда переменных и сообщают их по требованию в NMS. Например, управляемое устройство может отслеживать следующие параметры:

-число и состояние своих виртуальных цепей;

-число определенных видов полученных сообщений о неисправности;

-число байтов и пакетов, входящих и исходящих из данного устройства;

-максимальная длина очереди на выходе (для роутеров и других устройств объединения сетей);

-отправленные и принятые широковещательные сообщения;

-отказавшие и вновь появившиеся сетевые интерфейсы.

2 Модель управления сети ISO

Международная Организация по Стандартизации (ISO) внесла большой вклад в стандартизацию сетей. Модель управления сети этой организации является основным средством для понимания главных функций систем управления сети. Эта модель состоит из 5 концептуальных областей:

1. Управление эффективностью

2. Управление конфигурацией

3. Управление учетом использования ресурсов

4. Управление неисправностями

5. Управление защитой данных

2.1 Управление эффективностью

Цель управления эффективностью - измерение и обеспечение различных аспектов эффективности сети для того, чтобы межсетевая эффективность могла поддерживаться на приемлемом уровне. Примерами переменных эффективности, которые могли бы быть обеспечены, являются пропускная способность сети, время реакции пользователей и коэффициент использования линии.

Управление эффективностью включает несколько этапов:

1. Сбор информации об эффективности по тем переменным, которые представляют интерес для администраторов сети.

2. Анализ информации для определения нормальных (базовая строка) уровней.

3. Определение соответствующих порогов эффективности для каждой важной переменной таким образом, что превышение этих порогов указывает на наличие проблемы в сети, достойной внимания.

Управляемые объекты постоянно контролируют переменные эффективности. При превышении порога эффективности вырабатывается и посылается в NMS сигнал тревоги.

Каждый из описанных выше этапов является частью процесса установки реактивной системы. Если эффективность становится неприемлемой вследствие превышения установленного пользователем порога, система реагирует посылкой сообщения. Управление эффективностью позволяет также использовать проактивные методы. Например, при проектировании воздействия роста сети на показатели ее эффективности может быть использован имитатор сети. Такие имитаторы могут эффективно предупреждать администраторов о надвигающихся проблемах для того, чтобы можно было принять контрактивные меры.

2.2 Управление конфигурацией

Цель управления конфигурацией - контролирование информации о сете- вой и системной конфигурации для того, чтобы можно было отслеживать и управлять воздействием на работу сети различных версий аппаратных и программных элементов. Т.к. все аппаратные и программные элементы имеют эксплуатационные отклонения, погрешности, или то и другое вместе, которые могут влиять на работу сети, такая информация важна для поддержания гладкой работы сети.

Каждое устройство сети располагает разнообразной информацией о версиях, ассоциируемых с ним. Например, АРМ проектировщика может иметь следующую конфигурацию:

· Операционная система, Version 3.2

· Интерфейс Ethernet, Version 5.4

· Программное обеспечение TCP/IP, Version 2.0

· Программное обеспечение NetWare, Version 4.1

· Программное обеспечение NFS, Version 5.1

· Контроллер последовательных сообщений, Version 1.1

· Программное обеспечение Х.25, Version 1.0

· программное обеспечение SNMP, Version 3.1

Чтобы обеспечить легкий доступ, подсистемы управления конфигурацией хранят эту информацию в базе данных. Когда возникает какая-нибудь проблема, в этой базе данных может быть проведен поиск ключей, которые могли бы помочь решить эту проблему.

2.3 Управление учетом использования ресурсов

Цель управления учетом использования ресурсов - измерение параметров использования сети, чтобы можно было соответствующим образом регулировать ее использование индивидуальными или групповыми пользователями. Такое регулирование минимизирует число проблем в сети (т.к. ресурсы сети могут быть поделены исходя из возможностей источника) и максимизировать равнодоступность к сети для всех пользователей.

Как и для случая управления эффективностью, первым шагом к соответствующему управлению учетом использования ресурсов является измерение коэффициента использования всех важных сетевых ресурсов. Анализ результатов дает возможность понять текущую картину использования. В этой точке могут быть установлены доли пользования. Для достижения оптимальной практики получения доступа может потребоваться определенная коррекция. Начиная с этого момента, последующие измерения использования ресурсов могут выдавать информацию о выставленных счетах, наряду с информацией, использованной для оценки наличия равнодоступности и оптимального каоэффициента использования источника.
