5. Вал переноса (коротрон переноса)

6. Коротрон отсечения

7. Бункер с тонером

8. Бункер отработки

9. Печка (фьюзер)

Фоторецептор представляет собой специальный материал (обычно это селен), нанесенный на металлическую основу. Обычно он выполняется в виде вала, поэтому иногда его называют барабан (drum unit).

Фоторецептор заряжается коротроном заряда, который представляет собой металлическую (обычно золотую или платиновую проволоку) или же резиновый вал с металлической основой. Причем резина токопроводящая. На старых аппаратах применялся проволочный коротрон. В настоящее время происходит переход к другой технологии. Дело в том, что проволочный коротрон сильно озонирует воздух из за высокого напряжения, подаваемого на него. Как известно озон полезен, но в малых количествах. Поэтому характерный запах озона в копировальных центрах постепенно уходит в прошлое.

После зарядки на фоторецептор подается изображение, которое в копировальных аппаратах освещается мощным источником света и проецируется через систему зеркал. Обычно для освещения оригинала используется каретка с лампой как в сканерах, Для увеличения и уменьшения изображения служит объектив с изменяемым фокусным расстоянием. Скорость барабана и каретки должна быть согласована. Те места на фоторецепторе, на которые падает свет меняют свой потенциал или вообще теряют заряд (в зависимости от типа копировального аппарата). Таким образом на фоторецепторе остается рисунок оригинала в виде заряженных участков.

Затем фоторецептор входит в контакт с магнитным валом, который покрыт смесью тонера и носителя.

Тонер представляет собой пыль состоящую из мельчайших частиц определенного цвета. Для достижения более высокого качества печати фирмы-производители стремятся к созданию более мелких частиц тонера.

Носитель (developer) представляет собой железные частицы, на которых осаждается тонер. Таким образом на магнитном валу находятся железные частицы, покрытые тонером. В некоторых аппаратах носитель отделен от тонера и заправляется отдельно, в других тонер представляет собой порошок уже смешанный с носителем. Тонер находится в специальном бункере. Внутри бункера устанавливается мешалка, которая предотвращает спрессовывание тонера.

Тонер переходит на фоторецептор за счет противоположного заряда на фоторецепторе. Весь этот процесс носит название проявки.

Во время этого процесса бумага подается на регистрацию. Т.е. она выбирается из лотка и устанавливается таким образом, чтобы начинать печать. Когда датчик регистрации бумаги сообщает, что бумага дошла до фото барабана, происходит перенос изображения с фото барабана на бумагу.

После того, как тонер перенесен подается бумага. Под бумагой проходит коротрон переноса (вал переноса), который имеет потенциал сильнее потенциала фоторецептора. Этот вал выполняется из металла, покрытого специальной токопроводящей резиной. Вал за счет более сильного потенциала на нем оттягивает на себя тонер, который осаждается на бумаге. Затем с помощью специального механизма бумага отрывается от рецептора и подается на запекание. В некоторых машинах существует такой механизм, в некоторых нет. Он представляет собой еще один коротрон, который оттягивает бумагу от рецептора.

Запекание представляет собой процесс высокотемпературного нагрева бумаги с одновременным прижимом специальным валиком. Механизм состоит из нагреваемого тефлонового вала, с кварцевой лампой внутри, и резинового прижимного вала. Механизм для запекания носит название печка (fuser). Иногда вместо тефлонового вала устанавливается специальный термоэлемент, покрытый термопленкой. Такие копиры имеют меньший срок прогрева и меньшее энергопотребление, однако и ходит термопленка значительно меньшее количество копий и повредить ее значительно легче при неправильном извлечении бумаги. В некоторых аппаратах предусмотрена смазывание прижимного вала силиконовой смазкой. Эта смазка предотвращает прилипание бумаги к валу.

Механизм с кварцевой лампой более дорогой, но и более надежный обычно используется в высокопроизводительных машинах. Механизм с термопленкой используется в принтерах и копирах малого класса.

Фоторецептор очищается от остатков тонера с помощью ракельного ножа, который сделан из специального материала и находится в плотном контакте с рецептором. Ракельный нож обычно выполняется в виде полосы из мягкого пластика. В некоторых аппаратах предусмотрена смазка ракельного ножа. Остатки тонера удаляются в бункер отработки. Это наиболее распространенный принцип удаления остатков тонера.

В некоторых аппаратах вместо ракельного ножа используется электростатическое удаление остатков тонера. В этих машинах опять же практически весь тонер переносится на бумагу.

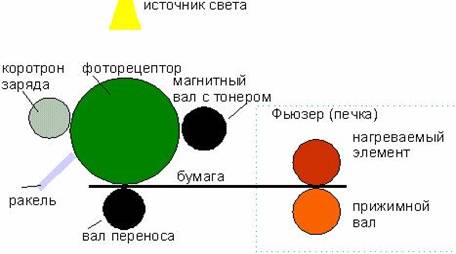

Все описанное выше приведено на следующей схеме:

В больших машинах тонер, фоторецептор, девелопер, ракельный нож, коротрон меняются раздельно, после прохождения определенного количества копий. В малых принтерах и копирах все эти части объединяются в один картридж. В части аппаратов такой картридж разделяют на два: копи картридж (фоторецептор с ракелем) и тонер-картридж (тонер с магнитным валом). По правилам эксплуатации все такие картриджи имеют определенный срок службы и должны заменяться после его окончания.

Лазерный принтер как уже говорилось действует по тому же принципу, но в качестве источника света используется лазер, который меняет потенциал в определенных участках фоторецептора, на которые затем переносится тонер. При этом используется следующий механизм.

Лазерная пушка светит на зеркало, которое вращается с высокой скоростью. Отраженный луч через систему зеркал и призму попадает на барабан и за счет поворота зеркала выбивает заряды по всей длине барабана. Затем происходит поворот барабана на один шаг (этот шаг измеряется в долях дюйма и именно он определяет разрешение принтера по вертикали) и вычерчивается новая линия. В некоторых принтерах кроме поворота барабана используется поворот зеркала по вертикали, которое позволяет на одном шаге поворота барабана вычертить два ряда точек. В частности первые принтеры Lexmark с разрешением 1200 dpi использовали именно этот принцип.

Лазерные принтеры и копировальные аппараты потребляют много электроэнергии, которая расходуется на нагрев печки и на поддержание высокого напряжения на коротронах.

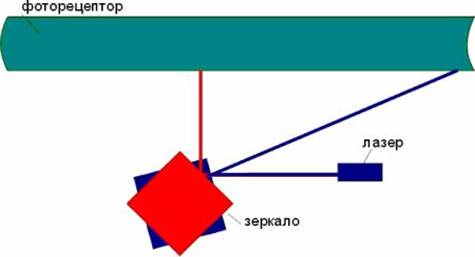

Общая схема лазера приведена ниже:

Лучи синего и красного цвета соответствуют различным положениям зеркала. В момент А зеркало повернуто под одним углом (красное положение зеркала). В следующий момент времени, соответствующий частоте лазера зеркало поворачивается и занимает синее положение. Отраженный луч попадает уже в другую точку фоторецептора. Естественно в реальности существуют еще дополнительные зеркала, призмы и световоды отвечающие за фокусировку и изменение направления луча.

Лазерные принтеры кроме механической части включают в себя достаточно серьезную электронику. В частности на принтерах устанавливается память большого объема, для того, чтобы не загружать компьютер и хранить задания в памяти. На части принтеров устанавливаются винчестеры. Электронная начинка принтера также содержит различный языки описания данных (Adobe PostScript, PCL и т. д.). Эти языки опять же предназначены для того, чтобы забрать часть работы у компьютера и передать принтеру.
