Как правило, асинхронный и синхронный виды трафика существенно отличаются и еще в одном важном отношении - чувствительности к потере пакетов. Асинхронный трафик очень чувствителен к таким потерям, так как потеря даже небольшой части файла делает всю операцию передачи файла по сети бессмысленной - файл или его потерянную часть обязательно нужно передавать заново. Потеря же одного замера голоса или одного кадра изображения не очень заметно сказывается на качестве воспроизводимого сигнала, так как инерционный характер физических процессов приводит к тому, что два последовательных замера не очень отличаются друг от друга, поэтому воспроизводящему устройству не составляет труда восстановить, хотя и приблизительно, потерянную информацию.

Использование мультимедийной информации и интерактивных сервисов в компьютерных сетях создало сложную проблему совмещения двух очень разных по требованиям к характеру передачи пакетов через сеть типов данных. Сложности совмещения синхронного и асинхронного трафика в одной сети коммутации пакетов иллюстрирует рисунок 1.7.

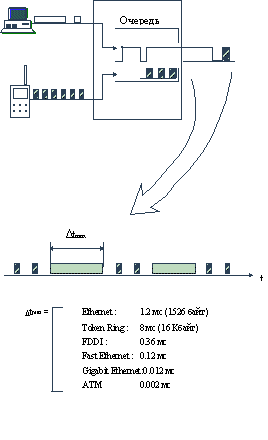

Рис. 1.7. Проблема совмещения синхронного и асинхронного трафика в одной сети с коммутацией пакетов

При передаче синхронных данных в обычных пакетах и кадрах локальной сети, такие пакеты будут встречаться во внутренних очередях коммутаторов и маршрутизатров с пакетами обычного асинхронного компьютерного трафика. Если коммутатор или маршрутизатор не делает различий между пакетами синхронного и асинхронного трафика, то задержки могут быть очень большими и очень неравномерными, особенно при загрузке коммуникационного устройства, близкой к его максимальным возможностям обработки пакетов. Естественным выходом из этой ситуации является приоритетная обработка пакетов синхронного трафика - и это очень распространенный прием, применяемый многими производителями коммутаторов, маршрутизаторов, а также разработчиками новых протоколов локальных сетей, например, протокола 100VG-AnyLAN, в котором существует два уровня приоритетов.

Однако, даже при приоритетной обработке пакеты синхронного трафика могут задерживаться в коммуникационных устройствах, так как в них можно реализовать только алгоритмы обработки с относительными приоритетами, а не с абсолютными. Это значит, что если низкоприоритетный пакет уже начал передаваться в сеть, то устройство не может прервать его передачу при приходе в это время высокоприоритетного пакета. Поэтому максимальное время ожидания синхронного пакета всегда равно времени передачи пакета максимальной длины, которую допускает тот или иной протокол или действующая конфигурация сети.

Так, для классического 10-Мегабитного Ethernet'а максимальный размер пакета равен 1526 байт (со всеми служебными полями и преамбулой). Значит, максимальное время его передачи составит 1.2 мс. Это не так много для большинства видов синхронного мультимедийного трафика. Хуже обстоят дела в сетях TokenRing, где кадры могут достигать размера в 16 Кбайт. При скорости в 16 Мб/с это может привести к задержке в 8 мс, уже оказывающей заметное влияние на качество голоса или изображения. Для сетей FDDI с битовой скоростью 100 Мб/с и максимальным размером кадра 4500 байт задержка составит всего 0.36 мс, для сетей Fast Ethernet - 0.12 мс, GigabitEthernet - 0.012 мс, а АТМ при скорости 155 Мб/c и размере ячейки в 53 байта - всего 2.7 мкс.

Однако, этот идеальный случай соответствует полностью свободной в любой момент времени среде передачи данных на выходном порту коммутатора или маршрутизатора. Такая ситуация встречается в локальных сетях не часто, так как микросегментация, когда каждый компьютер связан с сетью своей индивидуальной линией связи, пока еще слишком дорогое удовольствие для применения его во всех сегментах сети. При использовании в сегменте разделяемой среды высокоприоритетный пакет должен ждать не только завершения передачи низкоприоритетного пакета, но и освобождения разделяемой среды, а это составляющая является чисто случайной и с ней бороться можно только уменьшая загрузку сегмента.

Разделяемые среды передачи данных традиционно использовались в локальных сетях для уменьшения стоимости сетевого оборудования. Практически все протоколы локальных сетей - от Ethernet до 100VG-AnyLAN и GigabitEthernet (АТМ не относится к протоколам, разработанным для локальных сетей, эта технология в гораздо большей степени близка к технологиям передачи данных в глобальных сетях) могут работать на разделяемых средах передачи данных.

В разных протоколах локальных сетей реализованы разные методы доступа к разделяемой среде. В некоторых новых протоколах предусмотрен механизм приоритетного предоставления доступа к среде. Обычно, разработчики протокола ограничиваются двумя уровнями приоритетов - один, низкий, для асинхронного трафика, и второй, высокий, для синхронного. Так поступили разработчики протоколов FDDI и 100VG-AnyLAN. В протоколе TokenRing существует 8 уровней приоритетов, а во всех протоколах семейства Ethernet - FastEthernet - GigabitEthernet понятие приоритета кадра отсутствует. Безусловно, приоритетное предоставление доступа к разделяемой среде намного уменьшает задержки доставки пакетов к узлу назначения.

Однако, какой бы метод доступа к разделяемой среде передачи данных не использовался, возможна ситуация, когда несколько узлов с высоким приоритетом будут требовать одновременный доступ к разделяемой среде. Протоколы локальных сетей, даже самые последние, не решают задачу предоставления каких-то гарантий в распределении полосы пропускания общего канала передачи данных между равноприоритетными узлами. И, если все узлы сети будут иметь равные приоритеты, то разделяемая среда по-прежнему будет предоставлять каждому узлу заранее неизвестную часть своей пропускной способности.

Обеспечение для абонентов сети требуемого уровня задержек - это частный случай обеспечения нужного качества обслуживания - QualityofService, QoS. Анализ типов трафика, создаваемого современными приложениями, позволил выделить несколько основных типов, для которых понятие QoS имеет различный смысл и характеризуется различными параметрами.

Трафик реального времени с постоянной битовой скоростью обычно требует предоставления ему постоянной полосы пропускания, причем в понятие качества обслуживания входит не только величина предоставляемой ему пропускной способности, но и величина задержек передачи каждого пакета - обычно среднее время задержки и величина ее вариации. Типичный представитель этого типа трафика - голосовой трафик.

Существует также тип трафика реального времени, создающий поток данных с пульсирующей битовой скоростью, но так же чувствительный к задержкам передачи пакетов. Такой трафик создают источники, выполняющие компрессию голоса или видеоизображения, когда, например, при неизменной картинке интенсивность потока данных резко уменьшается. Для такого трафика в понятие качества обслуживание по прежнему входят средняя величина и вариация задержек, а вместо одного параметра пропускной способности обычно от сети требуется обеспечить два - среднюю скорость передачи данных и передачу всплеска трафика до определенной величины в течение оговоренного периода времени.
