Содержание

Введение.

1. Реализованные проекты систем автоматического управления зданием.

2. Система диспетчеризации (SCADA) YORK Facility Manager.

3.Инжиниринговые средства YORK Controls® (Icon Engineering)

4. Система диспетчерского контроля и сбора данных (SCADA).

Литература.

Введение.

Современный мир — это мир постоянно растущих потребностей, для удовлетворения которых необходим рост прибыли, а значит, кроме всего прочего, снижение затрат.

Для наблюдения, регулировки, выяснения причин аварий, ремонта и других операций по обслуживанию систем кондиционирования даже одного здания необ­ходим целый штат квалифицированных рабочих. Кроме того, неизбежны затраты на электроэнергию, доро­гостоящий ремонт и замену оборудования, которых не­редко можно было бы избежать, заранее имея быстрый доступ к информации о состоянии отдельных частей или системы в целом. Решение этой задачи нашли специалисты компании YORK, создавшие систему диспетчеризации Facility Manager для Windows. Используя мощный графи­ческий интерфейс Facility Manager, любой работник, имеющий даже минимальную подготовку, может при помощи одного ком­пьютера управлять всеми инженерными системами одного или группы зданий.

Система диспетчеризации настраивает­ся индивидуально для каждой системы. При этом учитывается не только график работы диспетчера, набор оборудования, виды и количество отчётов и аварийных сообще­ний, но и дизайн, графические решения и многое другое по желанию заказчика. Кро­ме того, возможна интеграция с различны­ми системами других производителей, на­пример, системами пожаробезопасности и освещения, охранными системами.

Возможность мониторинга в режиме реального времени, включение сирены аварийной сигнализации, со­здание архивов и другие функции, описанные ниже, позволяют не только снизить расходы, но и обезопасить ваш дом, офис или целый комплекс зданий от аварий, пожаров и несанкционированного проникновения, по­зволяя вам переключиться на более важные проблемы!

1. Реализованные проекты систем автоматического управления зданием.

На протяжении 125 лет компаний YORK представляет самые передовые и современные технологии на ми­ровом рынке в области кондиционирования, вентиляции, отопления и холодоснабжения. Сегодня YORK пред­лагает высококачественную продукцию для реализации самых сложных проектов в этой области, не отставая от постоянно растущего уровня автоматизации инженерных систем.

Современный рынок систем автоматизации характеризуется большим количеством фирм-производите­лей. Условия жёсткой конкуренции породили ряд тенденций в этой сфере деятельности. Основные из них — это гибкость, открытость и надёжность системы. В качестве отдельного критерия, выделяется рекомендуемый срок работы такой системы. Он должен быть не менее 10 лет. Под этим понимается как техническая долго­вечность, так и то, что система не должна за это время морально устареть.

Компания YORK реализует разработки автоматизированных систем управления в соответствии с совре­менными критериями. Всё это, а также индивидуальный подход инженеров к каждому проекту и многолетний опыт компании, обеспечивает высокое качество предлагаемой продукции. Опыт уже работающих систем по­зволяет применять стандартные алгоритмы в новых разработках, тем самым повышая их надежность.

Торгово-развлекательный комплекс «Золотой вавилон».

Поставленнаязадача:

Комплекс­но управлять всеми инженерными системами здания.

Решениепоставленнойзадачи:

Была разработана распределённая система автоматизации на базе сети из 50 контроллеров YORK ISN и гра­фической станции YORK Facility Manager, осуществляющая контроль над 1700 точками ввода/вывода. Эта система реализует функции уп­равления не только всеми кондицио­нерами, приточными установками, насосными и холодильными станция­ми, но и системой освещения торго­вого комплекса.

Работасистемы:

Внедрение по­добной системы позволило достичь существенного экономического эф­фекта благодаря информатизации и оптимизации энергозатрат, снижения и предупреждения аварийности сис­тем, снижения затрат на ремонт обо­рудования, а также уменьшения чис­ленности обслуживающего персона­ла. Система позволяет контролиро­вать все необходимые параметры ра­боты объектов, вмешиваться при не­обходимости, в ход процессов и полу­чать рекомендации по обслуживанию. На данный момент систему обслужи­вает один человек.

Торговый центр «Квадро»

Поставленная задача: Управлять группами фэнкойлов, обслуживающими торговые залы.

Решение поставленной задачи: На основе технологии FAN-COIL CENTER была разработана распределенная система авто­матизации. Эта система включа­ет в себя сеть из 77 контролле­ров YORK ISN, специализирован­ные блоки управления фэнкойлами и графическую станцию YORK Facility Manager.

Работа системы:

Удобство уп­равления всеми фэнкойлэми из центрального диспетчерского пункта, возможность запуска ма­шин как по отдельности так и по группам, ведение архива темпе­ратур для каждого агрегата — главные преимущества данной системы. Так же в систему включён ряд сервисных функций, по­зволяющих оператору управлять параметрами включения/вы­ключения мотора вентилятора.

Квартира в жилом доме.

Поставленная задача:

Управление климатом в 6-ти различных зонах частной квартиры.

Решение поставленной задачи:

Была разработана и установлена система на базе контроллера YORK ISN, получающего сигналы с пультов управления системы "Умный дом" (АМХ) по протоколу ASCII.

Работа системы:

Внедрение такой системы позволило добиться максимально комфортных клима­тических условий в обыкновенной квартире. Система интегрирована в комплекс «Умный дом», незаметна для пользователя, легка в управле­нии и позволяет осуществлять кли­мат-контроль в обслуживаемых помещениях, разбитых на шесть зон. Пример такого технического решения говорит о том, что инже­неры фирмы YORK готовы приме­нить свои знания и опыт при реали­зации самых необычных проектов.

2. Система диспетчеризации (SCADA) YORK Facility Manager.

Особенности.

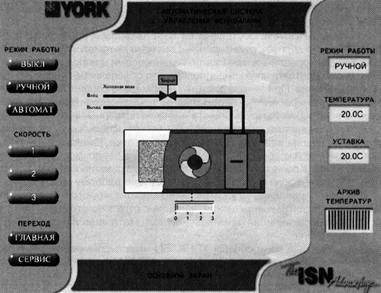

· Контроль работы оборудования через анимированные схемы;

· Возможность вставки графических и видео файлов

· Древовидная многоуровневая структура экранных меню;

· Архивация и отображение сообщений об авариях виде графических схем и ярлыков;

· Многопользовательский интерфейс с различными уровнями доступа;

· Составление отчётов и обработка данных по за­данному расписанию;

· Доступ к другим подключённым сетям и интеллек­туальным системам (BMS, пожаробезопасности, охраны);

· Совместимость со стандартными персональными компьютерами, работающими под Windows.
