Тонкие пленки жидких кристаллов, заключенные между стеклами или листками пластмассы, нашли широкое применение в качестве индикаторных устройств (прикладывая низковольтные электрические поля к разным частям соответствующим образом выбранной пленки, можно получать видимые глазом фигуры, образованные, например, прозрачными и непрозрачными участками). Жидкие кристаллы широко применяются в производстве наручных часов и небольших калькуляторов. Создаются плоские телевизоры с тонким жидкокристаллическим экраном. Сравнительно недавно было получено углеродное и полимерное волокно на основе жидкокристаллических матриц.

Обзор TFT

Плоскопанельные TFT-дисплеи имеют два существенных недостатка по сравнению с обычными ЭЛТ-мониторами:

(1) Если посмотреть на TFT-дисплей со стороны, под некоторым углом, то можно явно заметить существенную потерю яркости и характерное изменение цветов дисплея. Более старые модели плоскопанельных дисплеев в основном имеют угол зрения, равный 90°, т.е. 45° с каждой стороны. Если на экран смотрит только один человек, проблем не возникает. Но как только появляется второй пользователь, например, ваш друг, которому вы хотите показать что-либо на экране, или второй игрок в компьютерной игре - вам не придётся долго ждать замечаний по поводу плохого качества дисплея.

(2) Быстрые изменения изображения на экране, которые часто имеют место при воспроизведении видеороликов или в играх, требуют такой производительности, которая оказывается слишком большой для жидкокристаллических технологий, используемых на сегодняшний день. Существенное время реакции пиксела приводит к искажениям и появлению характерных полосок на изображении.

Производители плоскопанельных дисплеев предпочитают не почивать на лаврах своего успеха, а продолжать исследования. Недавно на рынок были выпущены первые модели, изготовленные с использованием новых прогрессивных технологий. Основные технологии - это TN+Film, IPS (или "Super-TFT") и MVA, каждая из которых описана в данной статье.

TN+Film

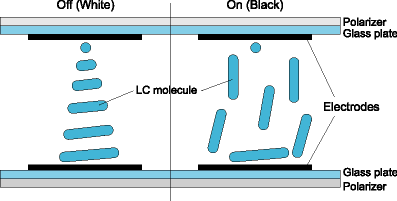

Рис. 1: В дисплеях, сделанных по технологии TN+Film, жидкие кристаллы выравниваются перпендикулярно подложке, так же, как и в обычных TFT-дисплеях. Плёнка на верхней поверхности позволяет увеличить угол обзора.

С технической точки зрения решение TN+Film является наиболее простым для реализации. Производители плоскопанельных дисплеев используют относительно старую технологию TFT (Twisted Nematic), который мы уже описывали в Части 1. Специальная плёнка наносится на верхнюю поверхность панели, при этом угол обзора по горизонтали увеличивается от 90° до 140°. Однако плохая контрастность и низкое время реакции остаются неизменными. Метод TN+Film не является наилучшим решением, но это несомненно самый дешёвый метод, т.к. при этом производственный выход наиболее высок (примерно равен выходу обычных ЖК-дисплеев).

IPS (In-Plane Switching или Super-TFT)

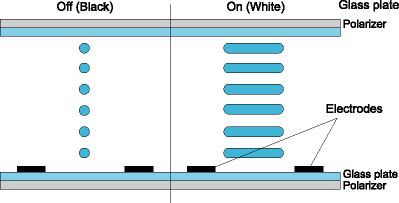

Рис. 2: При подаче напряжения молекулы выравниваются параллельно подложке.

IPS или 'In-Plane Switching' изначально была разработана фирмой Hitachi, однако такие фирмы, как NEC и Nokia в настоящее время также используют данную технологию.

Различие по отношению к обычным ЖК-дисплеям (TN или TN+Film) состоит в том, что молекулы жидких кристаллов выравниваются параллельно подложке.

Эта технология позволяет достичь прекрасных значений угла обзора - до 170°, примерно таких же, как у ЭЛТ-мониторов. Однако эта технология также имеет недостаток: из-за параллельного выравнивания жидких кристаллов электроды могут не разместиться на стеклянных поверхностях, как в случае с ЖК-дисплеями с закрученными кристаллами. Вместо этого они должны быть выполнены в виде гребёнки на нижней стеклянной поверхности. Это в конце концов приводит к снижению контрастности и тогда требуется более интенсивная подсветка для увеличения яркости до требуемого уровня. Время реакции и контрастность вряд ли могут быть увеличены по сравнению с обычными TFT-дисплеями.

MVA (Multi-Domain Vertical Alignment)

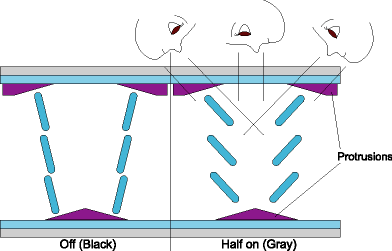

Рис. 3: Технология MVA фирмы Fujitsu. С технической точки зрения это наилучший компромисс для получения широких углов обзора и малого времени реакции.

По нашему мнению компания Fujitsu нашла идеальный компромисс. Технология MVA позволяет достичь углов зрения до 160° - достаточно хороший показатель - а также высоких значений контрастности и малого времени реакции пиксела.

Основы технологии MVA.

Буква M в MVA означает "Мulti-domains" - "многодоменный". Домен - это совокупность молекул. На рис.3 показано несколько доменов, которые формируются при помощи электродов. Компания Fujitsu в настоящее время производит дисплеи, в которых каждая цветовая ячейка содержит до четырёх доменов.

VA означают "Vertical Alignment"-"Вертикальное Выравнивание" - это термин, который немного неверен, т.к. молекулы жидких кристаллов (в статическом состоянии) не полностью вертикально выравнены из-за наличия бугоркообразных электродов (см. рисунок, состояние "Off", т.е. тёмное изображение). При приложении напряжения и образования электрического поля кристаллы выравниваются по горизонтали, и свет от подсветки при этом может проходить сквозь различные слои. Технология MVA позволяет достичь более малых значений времени реакции, чем технологии IPS и TN+Film, что является важным фактором для воспроизведения видеоизображений и игр. Контрастность обычно получается лучше, однако она может несколько меняться в зависимости от угла зрения.

Сравнение различных технологий улучшения угла обзора

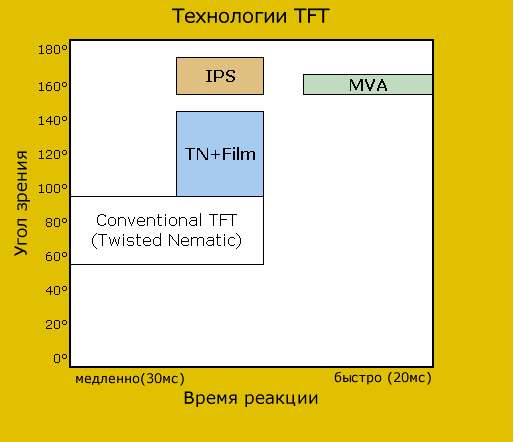

Рис. 4: Технология MVA обеспечивает улучшенное время реакции и хорошие значения угла обзора, однако рыночная доля технологии Fujitsu до сих пор достаточно мала.

Решение TN+Film не обеспечивает значительных улучшений такого показателя как время реакции пиксела. При этом такие системы недороги, позволяют обеспечить достаточный производственный уровень и увеличить угол обзора до приемлемых значений. Доля рынка таких дисплеев со временем должна уменьшиться.

IPS уже завоевали значительную долю рынка, т.к. их производят несколько компаний, например Hitachi и NEC, которые поддерживают данную технологию. Решающими факторами успеха этих дисплеев является высокое значение угла зрения (до 170°) и приемлемое время реакции.

С технической точки зрения, технология MVA является наилучшим решением. Углы зрения до 160° - это почти такой же хороший показатель, как у ЭЛТ-мониторов. Время реакции, равное примерно 20 мс, также подходит и для воспроизведения видео. Доля рынка таких дисплеев до сих пор мала, хотя она постепенно растёт.
