Концентрация электронов в зоне проводимости n-области выше, чем в p-области, так как минимальная их энергия здесь ниже (на величину ), чем в зоне проводимости p-области. Аналогично, концентрация дырок в валентной зоне p-области выше, чем в валентной зоне n-области.

Непосредственно в области перехода энергетические уровни, как в зоне проводимости, так и в валентной зоне расположены наклонно, что свидетельствует о наличии градиента потенциала, а, следовательно, и электрического поля, которое выталкивает подвижные носители заряда из перехода. По этой причине концентрация электронов и дырок в переходе очень низка.

Полупроводниковый диод.

Устройство диода.

Полупроводниковым диодом называется двух электродный прибор, основу которого составляет p-n-структура, состоящая из областей p-типа и n-типа, разделенных электронно-дырочным переходом (рис.). Одна из областей p-n-структуры, называемая эмиттером, имеет большую концентрацию основных носителей заряда *, чем другая область, называемая базой.

База эмиттер с помощью электродов (Э), образующих омические переходы, соединяются с выводами (В), посредством которых диод включается в электрическую цепь.

Основным структурным элементом полупроводникого диода, определяющим его функциональные свойства, является p-n-переход – тонкий промежуточный слой между p- и n-областями.

Статические вольтамперные характеристики диода.

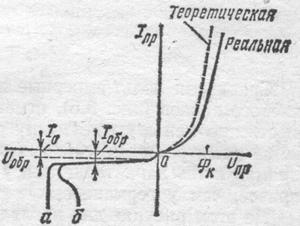

Статическая вольтамперная характеристика полупроводникового диода показана на рис. Здесь же пунктиром нанесена теоретическая вольтамперная характеристика электронно-дырочного перехода. Для наглядности обратная ветвь характеристики изображена в более крупном масштабе по току и в более мелком – по напряжению по сравнению с прямой ветвью.

В области малых токов реальная и теоретическая характеристики совпадают. Но при больших прямых токах, а также при высоких обратных напряжениях характеристики расходятся, что является следствием ряда причин, не учтенных при теоретическом анализе процессов в электронно-дырочном переходе.

В области больших прямых токов вследствие значительного падения напряжения на распределенном сопротивлении базы диода и сопротивлении электродов напряжение на электронно-дырочном переходе будет меньше напряжения U, приложенного к диоду, в результате чего реальная характеристика оказывается расположенной ниже теоретической и почти линейной.

Уравнение вольтамперной характеристики в этой области можно записать в виде:

,

где rб – электрическое сопротивление базы, электродов и вывода в диоде.

При повышении обратного напряжения обратный ток диода не остается постоянным, а медленно увеличивается. Одной из причин роста обратного тока диода является термическая генерация носителей зарядов в переходе. Составляющую обратного тока через переход, которая зависит от числа генерируемых в переходе в единицу времени носителей заряда, условимся называть термотоком перехода IT. С повышением обратного напряжения вследствие расширения перехода увеличивается его объем, поэтому число генерируемых в переходе носителей заряда и термоток перехода возрастают.

Другой причиной роста обратного тока диода является поверхностная проводимость электронно-дырочного перехода, обусловленные молекулярными и ионными пленками различного происхождения, покрывающими выходящую наружу поверхность перехода.

Из-за нестабильности физико-химической структуры этой поверхности, подверженной влиянию окружающей среды, ток утечки по поверхности Iу нестабилен, что приводит к «ползучести» характеристик диода. В современных диода поверхность перехода специально обрабатывают и защищают от внешних воздействий, поэтому ток утечки всегда существенно меньше термотока.

Таким образом, полный и обратный ток диода:

.

Пробой диода

Когда обратное напряжение диода достигает определенного критического значения, ток диода начинает резко возрастать. Это явление называют пробоем диода. Заметим, что пробой сопровождается выходом диода из строя лишь в том случае, когда возникает чрезмерный разогрев перехода, и происходят необратимые изменения его структуры. Если же мощность, выделяющаяся в диоде, поддерживается на допустимом уровне, он сохраняет работоспособность и после пробоя. Более того, для некоторых типов диодов пробой является основным рабочим режимом.

Напряжение, при котором наступает пробой перехода, зависти от типа диода и может иметь величину от единиц до сотен вольт.

Различают два основных вида пробоя электронно-дырочного перехода: электрический и тепловой. В обоих случаях резкий рост тока связан с увеличением числа носителей заряда в переходе. При электрическом пробое число носителей заряда в переходе возрастает под действием сильного электрического поля и ударной ионизации атомов решетки, при тепловом пробое – за счет термической ионизации атомов.

Электрический пробой.

Обычно длина свободного пробег электрона в полупроводнике значительно меньше толщины электронно-дырочного перехода. Если за время свободного пробега электроны успевают набрать достаточную энергию, то возникает ударная ионизация атомов электронами. В результате ударной ионизации наступает лавинное размножение носителей заряда.

Величина напряжения пробоя зависит от рода материала. Когда приложенное напряжение приближается к напряжению пробоя, коэффициент размножения носителей резко возрастает, растет число носителей заряда в переходе, сильно увеличивается ток через переход, наступает лавинный пробой.

При значительных напряженностях электрического поля (порядка 200 кВ/см), возможен туннельный пробой, обусловленный прямым переходом электронов из валентной зоны в зону проводимости смежной области, происходящим без изменения энергии электрона.

Практически при электрическом пробое могут иметь место в той или иной степени одновременно оба вида пробоя – туннельный и лавинный.

Величина напряжения пробоя существенно зависит от состояния поверхности перехода, где могут образовываться заряды того или иного знака, которые уменьшают или увеличивают результирующую напряженность поля у поверхности по сравнению ее значением в объеме. В неблагоприятном напряжении пробоя по поверхности может быть в несколько раз ниже, чем по объему. Это еще раз подчеркивает важность стабилизации свойств поверхности полупроводника, защиты ее от воздействий окружающей среды.

Тепловой пробой.

Тепловой пробой диода возникает вследствие перегрева перехода проходящим через него током при недостаточном теплоотводе, не обеспечивающем устойчивость теплового режима перехода.

В режиме постоянного тока мощность, подводимая к переходу, определяется обратным напряжением и обратным током:
