УЗ-вые дефектоскопы позволяют выявлять не только образовавшиеся дефекты, но и определять момент повышенной усталости металла.

Существует несколько методов ультразвуковой дефектоскопии, основными из которых являются теневой, импульсный, резонансный, метод структурного анализа, ультразвуковой визуализации.

Теневой метод основан на ослаблении проходящих УЗ-вых волн при наличии внутри детали дефектов, создающих УЗ-вую тень. При этом методе используется два преобразователя. Один из них излучает ультразвуковые колебания, другой принимает их (рис. 5). Теневой метод малочувствителен, дефект можно обнаружить если вызываемое им изменение сигнала составляет не менее 15¸20%. Существенный недостаток теневого метода в том, что он не позволяет определить на какой глубине находится дефект.

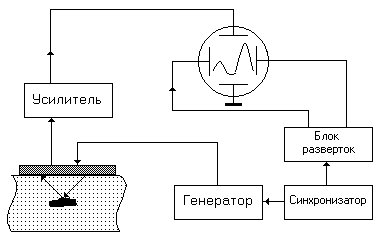

Импульсный метод УЗ-вой дефектоскопии основан на явлении отражения ультразвуковых волн. Принцип действия импульсного дефектоскопа показан на рис. 6. Высокочастотный генератор вырабатывает кратковременные импульсы. Посланный излучателем импульс, отразившись, возвращается обратно к преобразователю, который в это время работает на прием. С преобразователя сигнал поступает на усилитель, а затем на отклоняющие пластины электроннолучевой трубки. Для получения на экране трубки изображения зондирующих и отраженных импульсов предусмотрен генератор развертки. Работой высокочастотного генератора управляет синхронизатор, который с определенной частотой формирует высокочастотные импульсы. Частота посылки импульсов может изменяться с таким расчетом, чтобы отраженный импульс приходил к преобразователю раньше посылки следующего импульса.

Импульсный метод позволяет исследовать изделия при одностороннем доступе к ним. Метод обладает повышенной чувствительностью, отражение даже 1% УЗ-вой энергии будет замечено. Преимущество импульсного метода состоит еще и в том, что он позволяет определить на какой глубине находится дефект.

Ультразвук в радиоэлектронике.

В радиоэлектронике часто возникает необходимость задержать один электрический сигнал относительно другого. Удачное решение нашли ученые, предложив ультразвуковые линии задержки (ЛЗ). Действие их основано на преобразовании электрических импульсов в импульсы УЗ-вых механических колебаний, скорость распространения которых значительно меньше скорости распространения электромагнитных колебаний. После обратного преобразования механических колебаний в электрические импульс напряжения на выходе линии будет задержан относительно входного импульса.

Для преобразования электрических колебаний в механические и обратно используют магнитострикционные и пьезоэлектрические преобразователи. Соответственно этому ЛЗ подразделяются на магнитострикционные и пьезоэлектрические.

Магнитострикционная ЛЗ состоит из входного и выходного преобразователей, магнитов, звукопровода и поглотителей.

Входной преобразователь состоит из катушки, по которой протекает ток входного сигнала, участка звукопровода из магнитострикционного материала, в котором возникают механические колебания УЗ-вой частоты, и магнита, создающего постоянное подмагничивание зоны преобразования. Выходной преобразователь по устройству почти не отличается от входного.

Звукопровод представляет собой стержень из магнитострикционного материала, в котором возбуждаются УЗ-вые колебания, распространяющиеся со скоростью примерно 5000 м/с. для задержки импульса, например, на 100 мкс длина звукопровода должна быть около 43 см. Магнит нужен для создания начальной магнитной индукции и подмагничивания зоны преобразования.

Поглотители для уменьшения уровня паразитных отраженных сигналов располагаются на обоих концах звукопровода.

Принцип действия магнитострикционной ЛЗ основан на изменении размеров ферромагнитных материалов под воздействием магнитного поля. Механическое возмущение, вызванное магнитным полем катушки входного преобразователя, передается по звокопроводу и, дойдя до катушки выходного преобразователя, наводит в ней электродвижущую силу.

Пьезоэлектрические ЛЗ устроены следующим образом. На пути электрического сигнала ставят пьезоэлектрический преобразователь (пластинку кварца), который жестко соединен с металлическим стержнем (звукопроводом). Ко второму концу стержня прикреплен второй пьезоэлектрический преобразователь. Сигнал, подойдя к входному преобразователю, вызывает механические колебания УЗ-вой частоты, которые затем распространяются в звукопроводе. Достигнув второго преобразователя, УЗ-вые колебания вновь преобразуются в электрические. Но так как скорость распространения УЗ в звукопроводе значительно меньше скорости меньше скорости распространения электрического сигнала, сигнал, на пути которого был звукопровод, отстает от другого на величину, равную разности скорости распространения УЗ и электромагнитных сигналов на определенном участке.

Ультразвук в медицине.

Применение УЗ для активного воздействия на живой организм в медицине основывается на эффектах, возникающих в биологических тканях при прохождении через них УЗ-вых волн. Колебания частиц среды в волне вызывают своеобразный микромассаж тканей, поглощение УЗ – локальное нагревание их. Одновременно под действием УЗ происходят физико-химические превращения в биологических средах. При умеренной интенсивности звука эти явления не вызывают необратимых повреждений, а лишь улучшают обмен веществ и, следовательно, способствуют жизнедеятельности организма. Эти явления находят применение в УЗ-вой терапии (интенсивность УЗ до 1 Вт/см2). При больших интенсивностях сильное нагревание и кавитация вызывают разрушение тканей. Этот эффект находит применение в УЗ-вой хирургии. Для хирургических операций используют фокусированный УЗ, который позволяет производить локальные разрушения в глубинных структурах, например мозга, без повреждения окружающих тканей (интенсивность УЗ достигает сотен и даже тысяч Вт/см2). В хирургии применяют также УЗ-вые инструменты, рабочий конец которых имеет вид скальпеля, пилки, иглы и т.п. Наложение УЗ-вых колебаний на такие, обычные для хирургии, инструменты придает им новые качества, существенно снижая требуемое усилие и, следовательно, травматизм операции; кроме того, проявляется кровоостанавливающий и обезболивающий эффект. Контактное воздействие тупым УЗ-вым инструментом применяется для разрушения некоторых новообразований.

Воздействие мощного УЗ на биологические ткани применяется для разрушения микроорганизмов в процессах стерилизации медицинских инструментов и лекарственных веществ.

УЗ нашел применение в зубоврачебной практике для снятия зубного камня. Он позволяет безболезненно, бескровно, быстро удалять зубной камень и налет с зубов. При этом не травмируется слизистая полость рта и обеззараживаются «карманы» полости, а пациент вместо боли испытывает ощущение теплоты.
