Дальнейшее развитие гидроэнергетического строительства в СССР предусматривает сооружение каскадов ГЭС с комплексным использованием водных ре­сурсов в целях удовлетворения нужд сов­местно энергетики, водного транспорта, водоснабжения, ирригации, рыбного хозяйствава и пр. Примером могут служить Днепров­ский, Волжско-Камский, Ангаро-Енисейский, Севанский и др. каскады ГЭС.

Крупнейшим районом гидроэнергостроительства СССР до 50-х гг. 20 в. тради­ционно была Европейская часть территории Союза, на долю которойрой приходилось около 65% элек­троэнергии, вырабатываемой всеми ГЭС СССР. Для современного гидроэнергостроительства характерно: продолжение строитель­ства и совершенствование низко и средне-напорных ГЭС на реках Волге, Каме, Днепре, Даугаве и др., строительство крупных высоконапорных ГЭС в трудно­доступных р-нах Кавказа, Ср. Азии, Вост. Сибири и т. п., строительство сред­них и крупных деривационных ГЭС на горных реках с большими уклонами с использованием переброски стока в со­седние бассейны, но главное — строи­тельство мощных ГЭС на крупных реках Сибири и Д. Востока — Енисее, Ангаре, Лене и др. ГЭС, сооружаемые в богатых гидроэнергоресурсами р-нах Сибири и Д. Востока, вместе с тепловыми электро­станциями, работающими на местном органическом топливе (природный газ, уголь, нефть), станут основной энергетической базой для снабжения дешёвой электроэнергией раз­вивающейся промышленности Сибири, Средней Азии и Европейской части СССР.

атомная ЭЛЕКТРОСТАНЦИЯ (АЭС), электростанция, в которой атомная (ядер­ная) энергия преобразуется в элект­рическую. Генератором энергии на АЭС является атомный реактор (см. Ядер­ный реактор). Тепло, которое выделя­ется в реакторе в результате цепной реакции деления ядер некоторых тяжёлых элементов, затем так же, как и на обыч­ных тепловых электростанциях (ТЭС), преобразуется в электроэнергию, В отли­чие от ТЭС, работающих на органическом топливе, АЭС работает на ядерном горю­чем (в основе 233U, 235U, 239Pu) При делении 1 г изотопов урана или плутония высво­бождается 22 500 квт • ч, что эквивалентно энергии, содержащейся в 2800 кг услов­ного топлива. Установлено, что мировые энергетические ресурсы ядерного горючего (уран, плутоний и др.) существенно превышают энергоресурсы природных запасов органического, топлива (нефть, уголь, природный газ и др.). Это открывает широкие перспективы для удовлетворе­ния быстро растущих потребностей в топ­ливе. Кроме того, необходимо учиты­вать всё увеличивающийся объём потреб­ления угля и нефти для технологических целей мировой химической промышленности, которая становится серьёзным конкурентом тепло­вых электростанций. Несмотря на откры­тие новых месторождений органического топ­лива и совершенствование способов его добычи, в мире наблюдается тенденция к относительному, увеличению его стоимости. Это создаёт наиболее тяжёлые условия для стран, имеющих ограниченные запасы топлива органического происхождения. Очевидна необходимость быстрейшего развития атомной энергетики, края уже занимает заметное место в энергетическом балансе ряда промышленных стран мира.

Первая в мире АЭС опытно-промышленного на­значения (рис. 1) мощностью 5 Мвт была пущена в СССР 27 июня 1954 г. в г. Обнинске. До этого энергия атомного ядра использовалась в военных це­лях. Пуск первой АЭС ознаменовал от­крытие нового направления в энергети­ке, получившего признание на 1-й Международной научно-технической конференции по мирному использованию атомной энер­гии (август 1955, Женева).

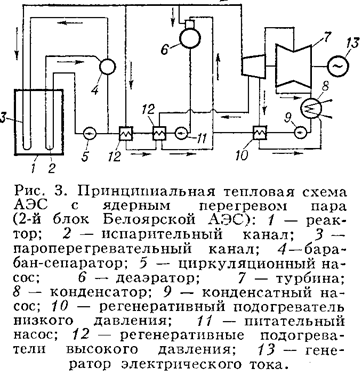

В 1958 была введена в эксплуатацию 1-я очередь Сибирской АЭС мощностью 100 Мвт (полная проектная мощность 600 Мвт). В том же году развернулось строительство Белоярской АЭС, а 26 апреля 1964 генератор 1-й очереди (блок мощностью 100 Мвт) выдал ток в Свердловскую энергосистему, 2-й блок мощностью 200 Мвт сдан в эксплуата­цию в октябре 1967. Отличительная особенность Белоярской АЭС — перегрев пара (до получения нужных параметров) непосредственно в ядерном реакторе, что позволило применить на ней обычные современные турбины почти без всяких переделок.

В сентябре 1964 был пущен 1-й блок Ново­воронежской АЭС мощностью 210 Мвт. Себестоимость 1 квт • ч электроэнергии (важнейший экономический показатель ра­боты всякой электростанции) на этой АЭС систематически снижалась: она составляла 1,24 коп. в 1965, 1,22 коп. в 1966, 1,18 коп. в 1967, 0,94 коп. в 1968. Первый блок Нововоронежской АЭС был построен не только для промышленного поль­зования, но и как демонстрация объект для показа возможностей и преимуществ атомной энергетики, надёжности и безо­пасности работы АЭС. В ноября 1965 в г. Мелекессе Ульяновской обл. вступила в строй АЭС с водо-водяным реактором «кипящего» типа мощностью 50 Мвт., реактор собран по одноконтурной схе­ме, облегчающей компоновку станции. В декабре 1969 был пущен второй блок Нововоронежской АЭС (350 Мвт).

За рубежом первая АЭС промышленного назна­чения мощностью 46 Мвт была введена в эксплуатацию в 1956 в Колдер-Холле (Англия). Через год вступила в строй АЭС 1 мощностью 60 Мвт. в Шиппингпорт (США).

Принципиальная схема АЭС с ядерным реактором, имеющим водяное охлаждение, приведена на рис. 2. Тепло, выделяется в активной зоне реактора, теплоносителем вбирается водой (теплоносителем) 1-г контура, которая прокачивается через реактор циркуляционным насосом г Нагретая вода из реактора поступав в теплообменник (парогенератор) 3, где передаёт тепло, полученное в реакторе воде 2-го контура. Вода 2-го контура испаряется в парогенераторе, и образуется пар поступает в турбину 4.

Наиболее часто на АЭС применяют 4 типа реакторов на тепловых нейтронах 1) водо-водяные с обычной водой в качестве замедлителя и теплоносителя; 2) графито-водные с водяным теплоносителем и графитовым замедлителем; 3) тяжеловодные с водяным теплоносителем и тяжёлой водой в качестве замедлителя 4) графито-газовые с газовым теплоноси­телем и графитовым замедлителем.

Выбор преимущественно применяемого типа реактора определяется главным образом на­копленным опытом в реактороносителе а также наличием необходимого промышленного оборудования, сырьевых запасов и т. л. В СССР строят главным образом графито-водные и водо-водяные реакторы. На АЭС США наибольшее распространение получили водо-водяные реакторы. Графито-газо­вые реакторы применяются в Англии. В атомной энергетике Канады преобла­дают АЭС с тяжеловодными реакторами.

В зависимости от вида и агрегатного со­стояния теплоносителя создается тот или иной термодинамический цикл АЭС. Выбор верх­ней температурной границы термодинамического цикла определяется максимально допусти­мой темп-рой оболочек тепловыделяющих элементов (ТВЭЛ), содержащих ядерное го­рючее, допустимой темп-рой собственно ядер­ного горючего, а также свойствами теплоноси­теля, принятого для данного типа реактора. На АЭС. тепловой реактор которой охлаждает­ся водой, обычно пользуются низкотемпера­турными паровыми циклами. Реакторы с газовым теплоносителем позволяют применять относительно более экономичные циклы водяного пара с повышенными начальными дав­лением и темп-рой. Тепловая схема АЭС в этих двух случаях выполняется 2-контурной: в 1-м контуре циркулирует теплоноситель, 2-й контур — пароводяной. При реакторах с кипящим водяным или высокотемпературным газовым теплоносителем возможна одно­контурная тепловая АЭС. В кипящих реак­торах вода кипит в активной зоне, полученная пароводяная смесь сепарируется, и насыщенный пар направляется или непосредственно в турбину, или предварительно возвращается в активную зону для перегрева.
