3.Определяется расчетная мощность одной лампы:

Р=р´S/n, Вт (2)

где: p - удельная мощность ламп, Вт/м2;

S - площадь помещения, м2;

n - число светильников, шт.

4.Выбирается ближайшая по мощности лампа. Например -

· для ламп накаливания: 25, 40,60, 75, 100, 150, 200, 500 Вт;

· для люминесцентных ламп (наиболее употребляемые) 40 и 80 Вт.

2.3 Электроосветительное оборудование

Для освещения помещения, кроме светильников необходимо еще электроосветительное оборудование, которое надо разместить в помещении и рассчитать.

1. На плане помещения наносится следующее электроосветительное оборудование из условия необходимости в эксплуатации:

· выключатели,

· электропроводки,

· щиток осветительный.

2. Для последующего выбора автомат или плавкой вставки предохранителя (см. следующий раздел) для запитки щита (Рщ) освещения необходимо подсчитать суммарно мощность всех ламп освещения (Рл´n), и прочих потребителей (Рп)на проектируемом объекте.

Рщ=Рл´n (3)

Выбор типов светильников и расчет их количества.

Исходные данные:

1. Помещение холодильных машин 3,53x2,5, влажное помещение, освещение 150 лк

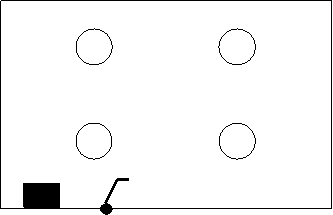

План помещения-1

Выбор светильников.

Для расчёта осветительной сети в помещении по условиям применения светильников выберем по таблице 1.светильники типа НСПО. Мощность лампы принимаем 200 Вт

Высота подвеса светильника принимаем 2,5 м.

Расчет:

Для количества лампы необходимо определить площадь помещения.

S=3,53x2,5=8,84 м2.

Берем нормативную освещенность помещения: Е=150 лк.

По таблице 2 для светильника НСПО при высоте подвеса Н=2,5 м, площади 8,84 м2 м и освещенности 200 лк удельная площадь равна 60 Вт/ м2.

По формуле 2 находим количество ламп:

nл=(8,84´60)/150=3,53≈4 шт.

Полученные мощности ламп записываем на плане помещения.

Электроосветительное оборудование

1. На плане помещения наносим следующее электроосветительное оборудование:

· выключатели -1,

· электропроводку – для расчета длинны используем следующую формулу:

Lэ=С´(N´H+Lп), м (4)

где С- коэффициент, С=2,5 для одножильного провода, С=1,25 для двужильного провода;

N - общее количество электроосветительного оборудования (светильники, розетки, выключатели и т.д.)

Н - высота подвеса, м;

L - наибольшая длина помещения, м. Тогда

Lп=1,25´(4´2,5+3,53)=16,91 м

Рекомендуемый тип провода - АПВ.

· щиток осветительный (размещаем на внутренней стене у входа в помещение). Он запитывается от одной из линий распределительного щита.

2. Для последующего выбора плавкой вставки предохранителя для запитки щита (Рщ) освещения определим суммарную мощность всех потребителей данного помещения:

Рщ=Рл´n = 200´4= 800 Вт= 0,8 кВт

Принимаем ток плавкой вставки 8А

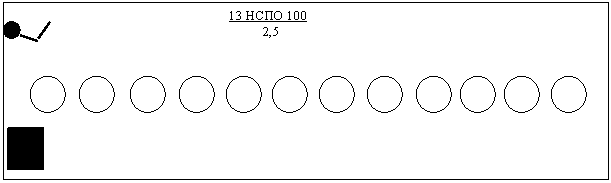

2. Коридор 33,7x1,3, нормальное помещение, освещение 30 лк
