Упрощенная кинетическая модель ХeCl молекул

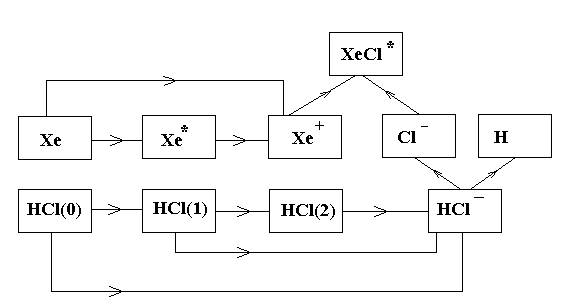

Для теоретического исследования кинетики образования эксимерных XeCl* молекул нами была использована упрощенная модель, блок-схема которой представлена на рис.1.
Рис.1. Блок-схема упрощенной модели
кинетикиобразования XeCl*-молекул.
Эта модель включает следующую совокупность плазмохимических реакций:
Xe+ e→ Xe+ + e+ e; (ki)
Xe+ e→ Xe* + e; (k*)
Xe* + e→ Xe+ + e+ e; (ks)
Xe* + e→ Xe+ e; (k2)
HCl(v) + e → Cl- + H; (k0a, k1a, k2a) (1)
Xe+ + e → Xe; (γ)
Xe+ + Cl- + M → XeCl* + M; (βобр)
XeCl* + N → Xe + Cl + N; (τт)
XeCl* → Xe + Cl + hν; (τсп)
В круглых скобках возле каждой реакции указано обозначение ее скоростного коэффициента, а последних двух реакциях - постоянные времени. Через М и N обозначены совокупности каких-то частиц участвующих в данной реакции. Величина Е/P в разрядном промежутке бралась как постоянной, так и зависящей от времени. Поэтому брались скоростные коэффициенты реакций соответствующие выбранному значению Е/P. На основании (1) была составлена следующая система кинетических уравнений
|
В системе уравнений (2) использованы следующие обозначения: Ne, No, N1, N2 - концентрация электронов и HCl; [Xe], [Xe*], [Xe+], [Cl], [Cl-], [XeCl*] концентрация соответствующих атомов, ионов и молекул. Для решения системы кинетических уравнений (2) необходимо использовать начальные условия.В качестве начальных условий можно использовать результаты, полученные при решении системы уравнений [1], описывающей работу предыонизации или [2], описывающей стадию пробоя. Физически это соответствует двум способам возбуждения активной среды. Если мы используем результаты [1], то предполагаем, что к активной среде приложен прямоугольный импульс напряжения, и мы берем скоростные коэффициенты соответствующие данному значению Е/P. При использовании результатов [2] предполагается, что среда возбуждается в режиме высоковольтного предымпульса. Сначала к межэлектродному промежутку прикладывается напряжение с большей величиной Е/P и происходит пробой. Затем величина напряжения быстро снижается до некоторой величины Е/P, оптимальной для скорости образования эксимерных молекул. Основной энерговклад в активную среду осуществляется на этом этом этапе.При численном решении системы уравнений (2) с помощью стандартных программ MathCad мы исследовали оба способа возбуждения активной среды. Но при этом, для того, чтобы оценить насколько модели описываемые [2] и (2) соответствуют друг другу, мы остановимся только на анализе результатов, получаемых при использовании для (2) в качестве начальных условий, данных полученных при решении [1]. На рис.1-2 представлены зависимости концентраций атомов, ионов и молекул от времени. Скоростные коэффициенты, использованные при получении этих зависимостей, соответствуют условиям, при которых были получены кривые в [2] (Е/P=2000 В/(см атм)).
При расчетах парциальное давление HClравнялось 1 торр; парциальное давление Хе равнялось 30 торр; Е/P=2000 В/(см атм); Р=3 атм – общее давление газа( буферный газ Ne); η – частота прилипания; Ne, N0, N1, N2– концентрация электронов и молекул HClв различных колебательных состояниях; Xe+, Cl-, XeCl* - концентрация ионов ксенона, хлора и молекул XeCl*.

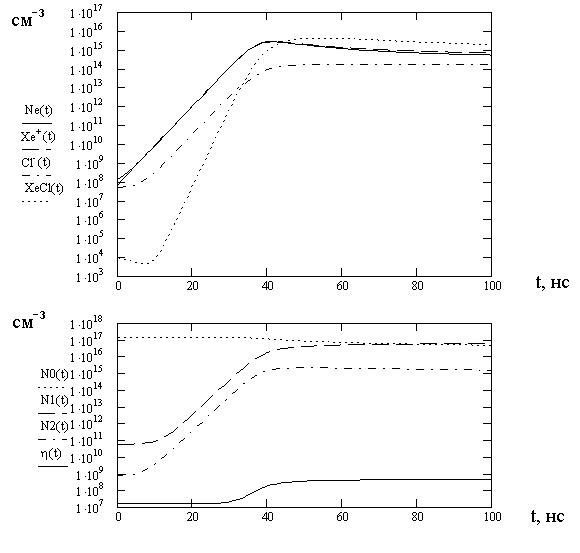

Рис. 1. Кинетика образования XeCl*-молекул
При расчетах парциальное давление HClравнялось 4 торр; парциальное давление Хе равнялось 30 торр; Е/P=2000 В/(см атм); Р=3 атм – общее давление газа( буферный газ Ne); η – частота прилипания; Ne, N0, N1, N2– концентрация электронов и молекул HClв различных колебательных состояниях; Xe+, Cl-, XeCl* - концентрация ионов ксенона, хлора и молекул XeCl*.
Рис. 2. Кинетика образования XeCl*-молекул
Следует отметить, что наши теоретические кривые (рис.1-2) неплохо соответствуют экспериментальным данным [3]. Они могут быть использованы для определения мощности спонтанного излучения Рсп с единицы объема разряда:
Рсп ~ [XeCl*]/τcп (3)
Полученные в результате теоретических расчетов данные предполагается использовать при разработке и оптимизации эксиламп.
