Остановимся подробнее на одной области приложений, которая уже приобретает реальную жизнь, - на проблеме вихревой безопасности полетов. Образование аэродинамической подъемной силы всегда сопровождается возникновением и сходом в поток свободных вихрей. Они превращаются в устойчивые вихревые жгуты, которые тянутся за тяжелыми самолетами 10-15 км (рис. 5). По сути дела, это еще один тип когерентных вихревых структур, очень мощных и опасных: попадание в них других ЛА чревато аварией или даже катастрофой.

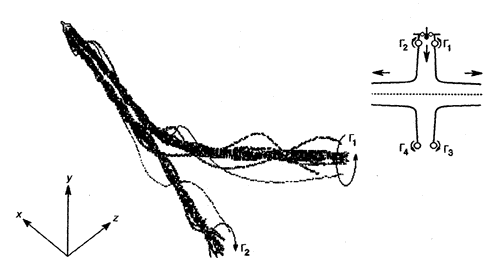

Рис.5

Впервые с этой проблемой столкнлись в 1968 г., в комиссии по расследованию обстоятельств гибели Юрия Гагарина [15]. Он совершал тренировочный полет на самолете-спарке УТИ Миг-15 вместе с инструктором Серегиным, опытным боевым летчиком. Было доказано, что самолет вышел на закритический режим и попал в "штопор" (неуправляемое вращение). Учитывая надежность самолета, главное внимание и горячие дискуссии вызвал вопрос, что могло стать причиной этого. В конце концов всесторонний анализ с привлечением методов моделирования на ЭВМ привел нас к заключению: причиной было неожиданное сближение с другим самолетом и резкий маневр на уклонение с возможным попаданием в вихревой след впереди летящего самолета.

На рис. 5 изображено положение двух жгутов, в которые собираются свободные вихри самолета. Вначале, при полете на значительной высоте, они движутся параллельно и из-за взаимодействия с соседними вихрями опускаются. У земли, поверхность которой препятствует дальнейшему снижению, начинается разбегание жгутов в стороны. Причину этого легко понять: на поверхности земли не может быть вертикальных скоростей. Это "условие непротекания" можно обеспечить введением фиктивных зеркально отраженных вихрей, которые, кроме того, создают боковые скорости, ведущие к разбеганию жгутов.

Сказанное объясняет причины другой катастрофы, которая произошла в Ташкенте в 1987 г. при поочередном взлете самолетов Ил-76, и Як-40. Все требования инструкции были выполнены, но второй самолет попал в след первого, начал резко крениться и врезался в землю: эффективности элеронов не хватило. Анализ ситуации и моделирование дали следующий результат. На аэродроме при хорошей погоде дул небольшой ветер 0.5-1.0 м/с. Из-за этого один из вихревых жгутов завис над взлетной полосой, и Як-40 на расстоянии 6-7 км попал в него. Такая небольшая величина бокового ветра оказалась критической. В дальнейшем это обстоятельство было отражено в инструкции.

Вихревые жгуты - компактные вихревые структуры, образующие длинный след за самолетом.

Вихревые течения - вращающиеся объемы жидкой среды.

Когерентные вихревые структуры - крупномасштабные квазиустойчивые вихревые образования.

ЛА - летательный аппарат.

МДВ - численный метод дискретных вихрей.

ММ - математическая модель.

Моменты второго порядка - осредненные по времени произведения и квадраты пульсаций скоростей: <u'2>, <v'2>, <w'2> и т.д.

Пульсации скоростей среды (u',v',w') - добавки к средним значениям скоростей среды, меняющиеся во времени.

Турбулентность - нерегулярные течения среды с сильным перемешиванием и хаотическим изменением параметров.

ЛИТЕРАТУРА

1. Монин А. С., Яглом А. М. Статистическая гидромеханика. Т. 1. СПб: Гидрометеоиздат, 1992.

2. Белоцерковский С. М., Ништ М. И. Отрывное и безотрывное обтекание крыльев идеальной жидкостью. М.: Наука, 1978.

3. Гиневский А. С. Теория турбулентных струй и следов. М.: Машиностроение, 1969.

4. Belotserkovsky S. M. The theory of thin wings in subsonic flow. N. Y.: Plenum Press, 1967.

5. Belotserkovsky S. M., Lifanov I. K. Method of discrete vortices. Boca Raton: CRC Press, 1994.

6. Belotserkovsky S. M., Kotovskii V. N., Nisht M. I., Fedorov R. M. Two-dimensional separated flows. Boca Raton: CRC Press, 1994.

7. Belotserkovsky S. M. Study of the unsteady aerodynamics of lifting surface using the computer // Ann. Rev. Fluid Mech. 1977. V. 9. P. 469-494.

8. Белоцерковский О. М., Белоцерковский С. М., Давыдов Ю. М., Ништ М. И. Отрывное обтекание тел с фиксированными местами отрыва // ДАН СССР. 1983. Т. 273, № 4. С. 821-825.

9. Белоцерковский С. М. О моделировании на ЭВМ турбулентных струй и следов методом дискретных вихрей // Этюды по турбулентности. М.: Наука, 1994. С. 246-248.

10. Абрамович Г. Н., Гиршович Т. А., Крашенников С. Ю., Секундов А. Н., Смирнова И. П. Теория турбулентных струй. М.: Наука, 1984.

11. Белоцерковский С.М., Гиневский А.С. Компьютерная концепция вихревой турбулентности // Изв. вузов. Нелинейная механика. 1995. Т. 3, № 2. С. 72-93.

12. Белоцерковский С. М., Хлапов Н. В. Моделирование влияния диффузии вихрей на турбулентные характеристики струй /Там же. С. 94- 103.

13. Белоцерковский С. М., Гиневский А. С. Моделирование турбулентности струй и следов на основе метода дискретных вихрей. М.: Наука, 1995.

14. Белоцерковский С. М., Гиневский А. С., Хлапов Н. В. Моделирование круглой турбулентной струи методом дискретных вихрей // ДАН. 1995. Т. 345, № 4. С. 479-482.

15. Белоцерковский С. М. Гибель Гагарина. М.: Машиностроение, 1992.
