Термоэлектродвижущая сила. Лабораторна робота
где - постоянная термопары.
При включении нагревателя температура горячих спаев увеличивается, и по цепи с милливольтметром потечёт ток. В процессе измерения регистрируется линейная зависимость термоэлектродвижущей силы то разности температур горячего и холодного спаев. Как следует из (9), тангенс угла наклона прямой = к оси абсцисс равен постоянной термопары , то есть
(10)
Откуда
(11)
Обработка результатов эксперимента

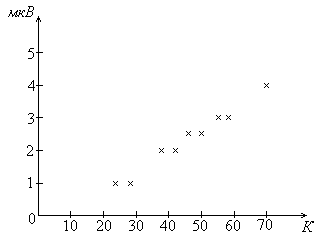

1. Строим зависимость термоэлектродвижущей силы от разности горячего и холодного спаев.
DT(K) |
V(мкВ) |
Нагревание | |
23 |
1 |
32 |
1,5 |
38 |
2 |
46 |
2,5 |
55 |
3 |
70 |
4 |
Охлаждение | |
58 |
3 |
50 |
2,5 |
42 |
2 |
36 |
1,5 |
28 |
1 |
Вычисляем постоянную термопары по зависимости = с помощью метода наименьших квадратов. При этом уравнение линейной регрессии имеет вид:
,
где А – угловой коэффициент наклона прямой проходящей через начало координат. Этот коэффициент находится по формуле:
, здесь
2. По формуле (11) находим отношение концентрации электронов в металлах спая термопары:
Расчёт погрешностей
1. Погрешность определения углового коэффициента DA находится из соотношения:
2. Расчёт погрешности осуществляется как расчёт погрешности косвенного измерения, в результате чего получается формула:
Расчет погрешности
Вопросы:
1. Что такое работа выхода электронов и из металла?
2. Что такое внутр. и внешн. контактные разности потенциалов?
3. В каком случае возникает термо-э.д.с. и от чего она зависит?
4. Что такое удельная термо-э.д.с.?
5. Выведите формулу для определения удельной термо-э.д.с.
6. В чем заключается градуировка термопары?
7. Выведите формулу для определения погрешности в измерении.
