Т - 4 — по сути, увеличенная модель Т-3.

Т - 7 — уникальная установка, в которой впервые в мире реализована относительно крупная магнитная система со сверхпроводящим соленоидом на базе ниобата олова, охлаждаемого жидким гелием. Главная задача Т - 7 была выполнена: подготовлена перспектива для следующего поколения сверхпроводящих соленоидов термоядерной энергетики. Чтобы подчеркнуть всю сложность этой задачи, отметим, что попытка наших коллег из ФРГ соорудить плазменную установку W - 7 со сверхпроводящей системой не удалась.

Т - 10 и PLT— следующий шаг в мировых термоядерных исследованиях, они почти одинакового размера, равной мощности, с одинаковым фактором удержания. И полученные результаты идентичны: на обоих реакторах достигнута заветная температура термоядерного синтеза, а отставание по критерию Лоусона — всего в двести раз. Не надо удивляться этому как будто легкомысленному “всего”: на самом деле в те годы и такой результат был успехом.

JET (Joint Europeus Tor) — самый крупный в мире токомак, созданный организацией Евратом в Великобритании. В нём использован комбинированный нагрев: 20 МВт — нейтральная инжекция, 32 МВт — ионно-циклотронный резонанс. В итоге критерий Лоусона лишь в 4-5 раз ниже уровня зажигания.

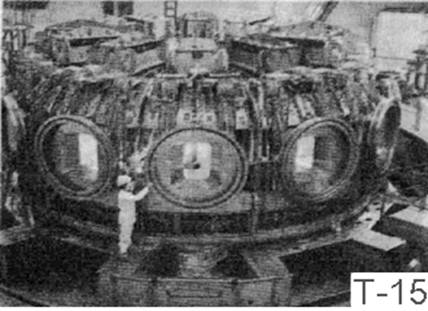

Т - 15 — реактор сегодняшнего дня со сверхпроводящим соленоидом, дающим поле напряжённостью 3,5 Тл. К сожалению, столь важный для развития наших работ по термояду реактор является самым “младшим” в своём поколении, явно отставая от последних зарубежных. Такое отставание — расплата за негибкость нашей промышленности и проектных организаций, отчего каждая новая установка становиться “долгостроем”.

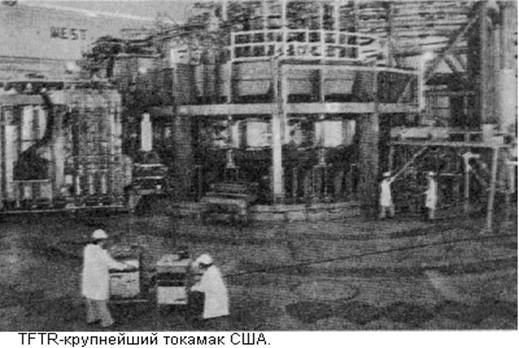

TFTR (Test Fusion Tokamak Reactor) — крупнейший токамак США (в Принстонском университете) с дополнительным нагревом быстрыми нейтральными частицами. Достигнут высокий результат: критерий Лоусона при истинно термоядерной температуре всего в 5,5 раза ниже порога зажигания.

Как видно из краткого обзора, нет сомнений, что в ближайшее время можно ожидать “зажигания” термоядерной реакции в земных условиях на смеси газов дейтерия и трития.

Ядерный синтез завтра.

“На завтра” планируется прежде всего создание следующего поколения токамаков, в которых можно достичь самоподдерживающегося синтеза. С этой целью в ИАЭ имени И.В.Курчатова и НИИ электрофизической аппаратуры имени Д.В.Ефремова разрабатывается Опытный термоядерный реактор (ОТР).

В ОТР ставится целью самоподдержание реакции на таком уровне, чтобы отношение полезного выхода энергии к затраченной (обозначается Q ) было больше или по крайней мере равно единице: Q=1. Это условие — серьёзный этап отработки всех элементов системы на пути создания коммерческого реактора с Q=5. По имеющимся оценкам, лишь при этом значении Q достигается самоокупаемость термоядерного энергоисточника, когда окупаются затраты на все обслуживающие процессы, включая и социально-бытовые затраты. А пока что на американском TFTR достигнуто значение Q=0,2-0,4.

Существуют также и другие проблемы. Например, первая стенка — то есть оболочка тороидальной вакуумной камеры — самая напряжённая, буквально многострадальная часть всей конструкции. В ОТР её объём примерно 300 м3, а площадь поверхности около 400 м2. Стенка должна быть достаточно прочной, чтобы противостоять атмосферному давлению и механическим силам, возникающим от магнитного поля, и достаточно тонкой, чтобы без померного перепада температур отводить тепловые потоки от плазмы к воде, циркулирующей на внешней стороне тороида. Её оптимальная толщина 2 мм. В качестве материалов выбраны аустенитные стали либо никелевые и титановые сплавы.

Планируется установка Евратомом NET (Next Europeus Tor), во многом схожим с ОТР, это следующее поколение токомаков после JET и Т-15.

NET предполагается соорудить в течении 1994-1999 годов. Первый этап исследований планируется провести за 3-4 года.

Говорят и о следующем поколении после NET — это уже “настоящий” термоядерный реактор, условно названный DEMO. Впрочем, не всё пока ясно даже и с NET, поскольку есть планы сооружения нескольких международных установок.

Мы проследили термояд “завтра” до конца XX и даже до начала XXI века. Здесь уже многое запланировано и предопределено. Такое предсказуемое “завтра”, видимо, кончится с пуском “настоящего” реактора. А что дальше — это уже во многом из области фантастики .

Вывод.

Жизнь идёт вперёд, открываются всё новые горизонты. Несомненно лишь одно: термоядерный синтез — реальность XXI века, но на его пути в большую энергетику ещё много перепутий.
