Исследовалась также зависимость работы лазера от величины зарядного напряжения при L1=11 нГн, С1=300 нФ и С0=3,6 нФ , 25 нФ , 37 нФ , 70 нФ, без С0. Во всех случаях наблюдается рост энергии генерации ХеС1-лазера с возрастанием U0. Причем максимальная энергия генерации – 1,7 Дж достигается при минимальном значении обострительной емкости С0=3,6 нФ. Без обострительной ёмкости эффективность генерации значительно меньше .

Таким образом, в результате проведенных исследований показано, что уменьшение обострительной емкости С0 до значений (0,01-0,02) С1, при одновременном уменьшении индуктивности L1 в цепи зарядки С0 от С1 до минимально возможной величины, позволяет сформировать для возбуждения активной среды лазера сдвоенный импульс: короткий высоковольтный (~2U0) для формирования разряда и длинный (~U0) для энерговклада в него, получать с применением емкостной предыонизации однородный объемный разряд длительностью ~200 нс и увеличить энергию генерации лазера в 1,5-2 раза.

Анализ публикаций последнего времени показывает, что полученные результаты имеют практическую реализацию в мощных электроразрядных эксимерных лазерах, где энергия генерации ≥10 Дж и КПД ~ 4% достигается при возбуждении лазера сдвоенным разрядом.

2.2 Описание схемы LC-инвертора

Известно, что для эксимерных лазеров требуется относительно высокий уровень интенсивности накачки. В электроразрядных эксимерных лазерах интенсивность накачки составляет от нескольких десятых до нескольких единиц МВт/см3 причем, для различных типов эксимерных лазеров оптимальные значения этого параметра, определяемые с точки зрения максимальной эффективности накачки существенно различны.

При прочих равных условиях возбуждения эксимерных лазеров оптимальная мощность энерговклада может зависеть от типа используемой электрической схемы возбуждения (LC-инвертор, емкостная перезарядка, системы с высоковольтным предимпульсом и т. д.).

В настоящей работе рассмотрена схема возбуждения элекроразрядного эксимерного лазера, выполненная по типу LC-инвертора. Данная схема (рис.5) имеет ряд преимуществ. К ним относят возможность увеличение напряжения на разрядном промежутке, способствующего улучшению однородности разряда и повышения эффективности энерговклада в активную среду при небольших зарядных напряжениях, снижение нагрузки на коммутатор и повышение его срока службы, так как он не включается в цепь последовательно и через него не проходит вся запасаемая энергия.

Расчет производился для эксимерного электроразряного лазера. На рис.5 представлена его принципиальная электрическая схема. Излучатель представляет собой диэлектрическую разрядную камеру, внутри которой располагается профилированный цельнометаллический анод (А), сетчатый катод (К) и электрод предыонизации (Э). Предыонизация активной среды в межэлектродном промежутке (МП) осуществлялась излучением емкостного разряда из-под сетчатого катода при подаче импульса высокого напряжения на электрод предыонизации. Такое расположение системы предыонизации позволяет максимально приблизить источник ионизирующего излучения к зоне основного разряда и достичь однородного распределения начальных электронов в МП. Основной разрядный объем составляет 90х3,5х2 см3 (ширина разряда 2 см). На торцах разрядной камеры располагается резонатор лазера, который образован плоским зеркалом с Al-покрытием и плоскопараллельной кварцевой пластиной. Возбуждение поперечного разряда осуществляется системой, выполненной по типу LC-инвертора, принципиальная схема которой также представлена на рис.5. Она включает НЕ С1 и С2, которые от источника постоянного высокого напряжения через резистор R заряжались до напряжения Uo. После срабатывания коммутатора РУ, в качестве которого используется управляемые разрядники РУ-65, через L2 происходит инверсия напряжения на С2, и через индуктитвность L1 осуществляется зарядка обострительной емкости (ОЕ) Со до напряжения, близкого к двойному зарядному. ОЕ Со подключена к электродам лазера с минимально возможной для данной конструкции индуктивностью Lо. Разряд предыонизации возбуждаетя от отдельного LC-контура включающего Спр – накопительную емкость, Lпр – индуктивность в контуре предыонизации, РУ1 коммутатор Спр заряжается от источника постоянного высокого напряжения через резисторы R3 и R4 до напряжения Uo. Энергия генерации измерялась калориметром ИМО-2Н, а напряжение на Со, ток разряда, форма и длительность импульса генерации - осциллографом 6ЛОР-04 с помощью резистивного делителя Д (R1-R2), поясов Роговского ПР1 и ПР2 и вакуумного фотодиода ФЭК-22СПУ.

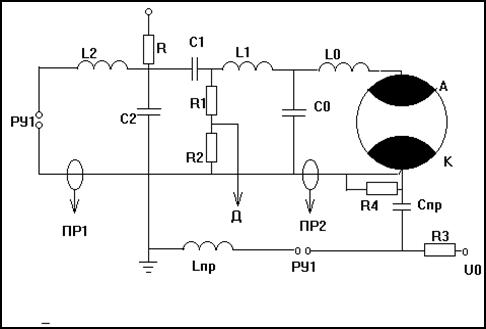

Рис.5. LC-инвертор.

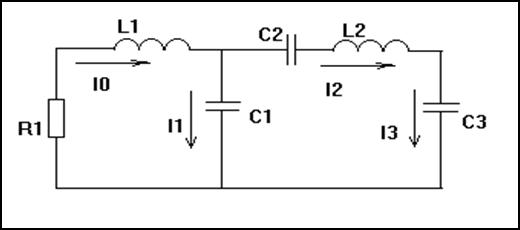

Рис.6. Упрощенная схема LC-инвертора.

Рис.7.Упрощенная схема LC-инвертора для холостого хода.

Заключение

Выполняя свою курсовую работу, которая посвящена теоретическому исследованию систем возбуждения электроразрядных эксимерных лазеров, используя богатые научные статьи преподавателей кафедры лазерной физики и спектроскопии, а также другие источники, изучил процессы возбуждения эксимерных электроразрядных лазеров.Рассмотрел Возбуждение эксимерного лазера элекронным пучком и импульсным разрядом.

Изучил актуальность такой проблемы, какповышение эффективности электроразрядных эксимерных лазеров и улучшение их энергетических и временных характеристик. Теоретически установил оптимальные условия возбуждения электроразрядных эксимерных лазеров.

Ознокомился с предыонизацией активной среды и с использованием на практике таких схем возбуждения как LC-контур и LC-инвертор.

Список используемой литературы

1. Ануфрик С.С., Володенков А.П., Зноско К.Ф.,.Курганский. А.Д Влияние параметров LC-инвертора на энергию генерации ХеС1-лазера. // Межвуз. сб. "Лазерная и оптико–электронная техника". – Минск: Университетское, 1992. – С.91–96.

2. Ануфрик С.С. , Володенков А.П. ,. Зноско К.Ф, Курганский А.Д. . Влияние параметров LC-инвертора на выходноую энергию XeCl-лазера. // Лазерная физика и спектроскопия: Труды конференции под ред. А.А. Афанасьева.–Минск: Институт физики НАНБ, 1997.–т.1,–С.200-203.

3. Ануфрик С.С., Володенков А.П., Зноско К.Ф. Энергетические характеристики XeCl-лазера с возбуждением LC-инвертором // ЖПС.–1999.–т.66,№5.– С.702–707.

4. Ануфрик С.С., Зноско К.Ф., Курганский А.Д. Оптимизация двухконтурной схемы возбуждения ХеС1-лазера. // Межвуз. сб. “Лазерная и оптико–электронная техника. – Минск: Университетское, 1989. – С.87–91.
