IV. Большая машина Джона Смита.

В 1775 году еще большая машина, построенная Джоном Смитоном (создателем Эддистоунского маяка), за две недели осушила сухой док в Кронштадте (Россия). Ранее с использованием высоких ветряков на это уходил целый год. И тем не менее, машина Ньюкомена была далека до совершенства. Она преобразовывала в механическую энергию всего лишь около 1 % тепловой энергии и, как следствие, пожирала огромное количество топлива, что, впрочем, не имело особого значения, когда машина работала на угольных шахтах. В целом машины Ньюкомена сыграли огромную роль в сохранении угольной промышленности: с их помощью удалось возобновить добычу угля во многих затопленных шахтах.

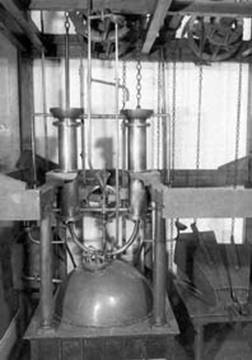

V. Паровая машина Ползунова.

Проект первой в мире паровой машины, способной непосредственно приводить в действие любые рабочие механизмы, предложил 25 апреля 1763 года русский изобретатель И. И. Ползунов, механик на Колывано-Воскресенских горнорудных заводах Алтая.

Проект попал на стол к начальнику заводов, который одобрил его и отослал в Петербург, откуда вскоре пришел ответ: " .Сей его вымысл за новое изобретение почесть должно". Паровая машина Ползунова получила признание. Ползунов предлагал построить вначале небольшую машину, на которой можно было бы выявить и устранить все недостатки, неизбежные в новом изобретении. Заводское начальство с этим не согласилось и решило строить сразу огромную машину для мощной воздуходувки. Постройку машины поручили Ползунову, в помощь которому были выделены "не знающие, но только одну склонность к тому имеющие из здешних мастеровых двое" да еще несколько подсобных рабочих. С этим "штатом" Ползунов приступил к постройке своей машины. Строилась она год и девять месяцев. Когда машина уже прошла первое испытание, изобретатель заболел скоротечной чахоткой и за несколько дней до завершающих испытаний умер.

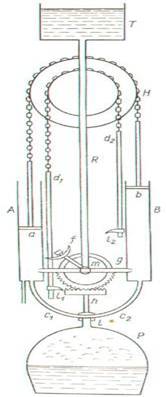

Машина Ползунова имела два цилиндра А и В с поршнями а и b, расположенными, как показано на рисунке. Штоки поршней были соединены цепью, перекинутой через шкив Н. Движение шкива H передавалось стержням d1 и d2, которые с помощью «ладоней» L1 и L2 передвигали серповидный маятник f.

Маятник был соединен зубчатыми колесами с механизмом, управляющим кранами L и g, которые осуществляли попеременный пуск пара и холодной воды в цилиндры. Когда, например, в цилиндр В подавался пар и поршень b поднимался, то в цилиндр A впрыскивалась холодная вода и поршень а опускался. Таким образом машина Ползунова работала непрерывно и все действия в ней проходили автоматически.

23 мая 1766 года ученики Ползунова Левзин и Черницын одни приступили к последним испытаниям паровой машины. В "Дневной записке" от 4 июля было отмечено "исправное машинное действие", а 7 августа 1766 года вся установка - паровая машина и мощная воздуходувка - была сдана в эксплуатацию.

Всего за три месяца работы машина Ползунова не только оправдала все затраты на ее постройку в сумме 7233 рублей 55 копеек, но и дала чистую прибыль в 12640 рублей 28 копеек. 10 ноября 1766 года котел дал течь, и машина остановилась. Несмотря на то, что эту неисправность можно было легко устранить, заводское начальство, не заинтересованное в механизации, забросило творение Ползунова. В течение последующих тридцати лет машина бездействовала, а в 1779 году тогдашние управители алтайских заводов отдали распоряжение машину разобрать, "находящуюся при оной фабрику разломать и лес употребить, на что годен будет".

VI. Джеймс Уатт. Универсальная паровая машина двойного действия.

Примерно в это же время в Англии над созданием паровой машины работал шотландец Джеймс Уатт. Начиная с 1763 года он занимался усовершенствованием малоэффективной пароатмосферной машины Ньюкомена, которая, в общем-то, годилась только для перекачивания воды. Ему было ясно, что основной недостаток машины Ньюкомена состоял в попеременном нагревании и охлаждении цилиндра. Каким же образом избежать этого? Ответ пришел к Уатту воскресным весенним днем 1765 года. Он понял, что цилиндр может постоянно оставаться горячим, если до конденсации отводить пар в отдельный резервуар через трубопровод с клапаном. Более того, цилиндр может оставаться горячим, а конденсор холодным, если снаружи их покрыть теплоизоляционным материалом.

Кроме того Уатт сделал еще несколько усовершенствований, окончательно превративших пароатмосферную машину в паровую. В 1768 году он подал прошение о патенте на свое изобретение. Патент он получил, но построить паровую машину ему долго не удавалось. И только в 1776 году паровая машина Уатта была, наконец, построена и успешно прошла испытание. Она оказалась вдвое эффективнее машины Ньюкомена.

В 1782 году Уатт создал новую замечательную машину - первую универсальную паровую машину двойного действия. Крышку цилиндра он оснастил изобретенным незадолго до того сальником, который обеспечивал свободное движение штока поршня, но предотвращал утечку пара из цилиндра. Пар поступал в цилиндр попеременно то с одной стороны поршня, то с другой. Поэтому поршень совершал и рабочий и обратный ход с помощью пара, чего не было в прежних машинах. Поскольку в паровой машине двойного действия шток поршня совершал тянущее и толкающее действие, прежнюю приводную систему из цепей и коромысла, которая реагировала только на тягу, пришлось переделать. Уатт разработал систему связанных тяг и применил планетарный механизм для преобразования возвратно-поступательного движения штока поршня во вращательное движение, использовал тяжелый маховик, центробежный регулятор скорости, дисковый клапан и манометр для измерения давления пара.

Запатентованная Уаттом "ротативная паровая машина" сначала широко применялась для приведения в действие машин и станков прядильных и ткацких фабрик, а позже и других промышленных предприятий. Таким образом, паровая машина Уатта стала изобретением века, положившим начало промышленной революции. В 1785 году одна из первых машин Уатта была установлена в Лондоне на пивоваренном заводе Сэмюэла Уитбреда для размалывания солода. Машина выполняла работу вместо 24 лошадей. Диаметр ее цилиндра равнялся 63 см, рабочий ход поршня составлял 1,83 м, а диаметр маховика достигал 4,27 м. Машина сохранилась до наших дней, и сегодня ее можно увидеть в действии в сиднейском музее "Пауэрхауз". Двигатель Уатта годился для любой машины, и этим не замедлили воспользоваться изобретатели самодвижущихся механизмов.
