По среднезимней температуре сточных вод Т, 0С, подсчитывается константа скорости биохимических процессов

Кт=К20.1,047Т-20

Где К20 – константа скорости биохимических процессов в сточной воде при температуре 20 0С.

В зависимости от требуемой степени очистки назначается высота слоя загрузки Н, м. При эффекте 90% Н=4,0 м. Величина пористости загрузочного материала Р, %, определяется видом выбранной нагрузки. Далее подсчитывается допустимая масса органических загрязнений по БПК5, поступающих в сутки на единицу площади поверхностного материала биофильтра F, г/(м2.сут).

По исходной БПК5 поступающих сточных вод L1, мг/л, и конструктивному размеру удельной площади поверхности загрузочного материала Sуд, м2/м3, определяется допустимая гидравлическая нагрузка qn, м3/(м3.сут).

В заключении определяется объём загрузочного материала биофильтров W, м3, их число и конструктивные размеры

где Q – расход сточных вод, м3/сут.

Для осветления биологической очищенной сточной воды за биофильтром предусматривают вертикальные вторичные отстойники с временем пребывания 0,75 ч. Масса избыточной биологической плёнки принимается равной 28 г по сухому веществу на 1 человека в сутки, влажность плёнки – 96%.

Хотя биофильтры с плоскостной загрузкой лишены основных недостатков классических биофильтров с зернистой загрузкой ( заиливание, неравномерное обростание загрязки по высоте биоплёнкой, охлаждение воды при применении рециркуляции сточных вод и т.п.), они всё-таки имеют ряд недостатков по сравнению с аэротенками: необходимость подачи сточных вод на биофильтр насосом (так как на фильтрах теряется напор не менее 3 м), относительно большой расход дефицитной пластмассы для изготовления загрузки и высокая стоимость.

Глава 3

Аэрационные сооружения

§ 3.1 Сущность процесса очистки и классификация сооружений аэрации

Метод биохимической очистки жидкости в аэротенках активным илом заключается в переработке скопления аэробных микроорганизмов органических веществ загрязнений при их частичной или полной минерализации в присутствие подаваемого в аэрационный бассейн (аэротенк) кислорода воздуха и последующем разделении прореагировавшей смеси во вторичном отстойнике с возвратом активного ила в аэротенк.

В стационарных условиях работы установок различаются 5 фаз работы и развития активного ила.

I фаза – биосорбция органического вещества хлопьями активного ила. В этой фазе происходит сорбция растворённых и коллоидных органических веществ. Одновременно начинается прирост массы активного ила (лаг – фаза).

II фаза – биохимическое окисление легко окисляемых углеродосодержащих органических веществ сточной жидкости с выделением энергии, используемой микроорганизмами для синтеза клеточного вещества активного ила. Прирост массы ила даёт интенсивно (фаза логарифмического роста).

III фаза – синтез клеточного вещества активного ила при замедленной скорости роста. Масса ила остаётся здесь относительно постоянной (стационарная фаза).

IV фаза – фаза отмирания или постепенного уменьшения массы ила, соответствующая фазе эндогенного дыхания. Органическое вещество клеток биомассы в этой фазе подвергается эндогенному окислению до конечных продуктов NH3 , CO2 , H2O , что приводит к уменьшению общей массы ила.

V фаза – фаза конечного заката. Здесь происходят процессы нитрификации и денитрификации с дальнейшей деградацией и минерализацией активного ила.

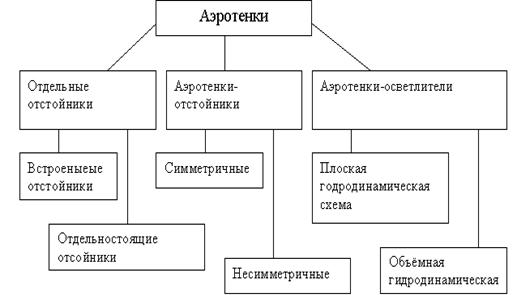

Таким образом, применяемые для очистки малых расходов сточных вод малогабаритные аэрационные сооружения классифицируются следующим образом

1. По технологическому принципу:

а) аэротенки продлённой аэрации с полным окислением

органических загрязнителей

б) аэротенки с отдельной стабилизацией активного ила.

2. По режиму протока сточных вод:

а) проточные установки

б) установки, работающие на контактном режиме с периодическим

выпуском сточных вод

3. По гидродинамическим условиям циркуляции смеси в камере

аэрации

а) аэротенки – вытеснители

б) аэротенки смесители.

4. По месту изготовления:

а) установки заводского изготовления;

б) установки местного изготовления.

3.2 Основные расчётные параметры аэрационных сооружений

основными технологическими параметрами характеризующими процесс биохимической очистки сточных вод в аэротенках и определяющими эффективность работы сооружений, являются: концентрация активного ила в камере аэрации, нагрузка на ил, объёмная нагрузка, скорость окисления, окислительная мощность сооружения, продолжительность аэрации, возраст и прирост или.

Концентрация или доза активного ила по сухому веществу Sc или бензольному веществу Sб, г/м3, составляет для аэротенков продлённой аэрации Sc=3-6 г/л при зольности 25-35%.

Нагрузка на ил – общее количество органических загрязнений, поступающих в сооружение за единицу времени (час, сутки), отнесённые к общему количеству сухой бензольной массы или в системе

где Lo – концентрация органических загрязнений (БПКП), поступающей сточной жидкости, г/м3; Q – расход сточных вод, м3/сут; W – объём камеры аэрации, м3.

Если нагрузка на ил вычисляется не по всему поступающему количеству загрязнений, а только по удалённой части, т.е. по снятой БПКп, то этот параметр называется удельной скоростью окисления (изъятия) загрязнений активным илом , г БПК п/г или в сутки

где Lt – БПКП очищенной сточной воды, г/м3.

Удельная скорость окисления всегда менише нагрузки на ил и составляет в зависимости от эффекта очистки 90-95 % от последней.

От величины нагрузки и скорости окисления зависит глубина протекания процессов биологической очистки: чем меньше удельная скорость окисления (до 0,3г БПКП на 1г илив сутки), тем выше эффект очистки сточной жидкости, выше возраст и зольность ила, а также прирост или. В расчётах аэротенков продлённой аэрации (полного окисления) величина обычно принимается равной 6 мг/л органического вещества активного ила в час.

Количество загрязнений, которое подаётся на единицу объёма аэрационной камеры в единицу времени, называется объёмной нагрузкой b, г БПКП/м3.сут)

Окислительная мощьность (ОМ), г БПКП/(м3.сут) – это количество загрязнений, удалённое в единицу времени, сут, и отнесённое к 1м3 объёма аэрационной камеры.
