Qф=qф4В=3,68*4*1174,4=17278,5 м3/сут,

где В – ширина золоотвала в основании.

3. Расчет дренажной канавы

Дренажная канава перехватывает паводковый и фильтрационный расходы. Расчитывается как канал с гидравлически наивыгоднейшим сечением.

,

где Qф=17278,5 м3/сут = 0,20 м3/с – фильтрационный расход,

Qп=2,2 м3/с – расход паводковых вод.

м3/с

,

где т=1,5 – коэффициент заложения откосов дренажной канавы

в=0,6h

Площадь сечения дренажной канавы равна:

wдк=h(в+тh),

где в – ширина дренажной канавы по дну,

h – глубина воды в дренажной канаве.

,

где Vдоп=0,85 м/с – допустимая скорость в дренажной канаве

м2

h(0,6h+1,5h)=1,4

h = 0,7 м, в = 0,4 м.

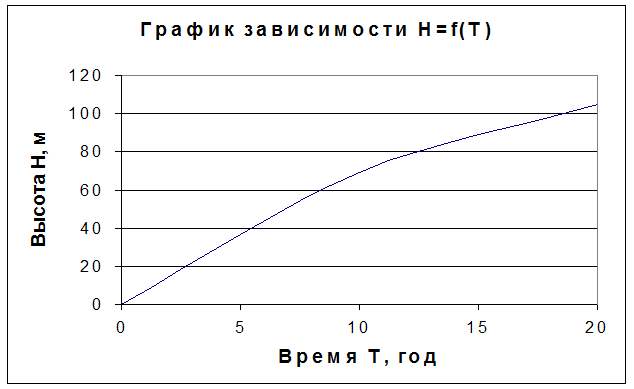

4. Построение графика Н = f(Т).

График строим по трем точкам:

1. Н = 0, Т = 0.

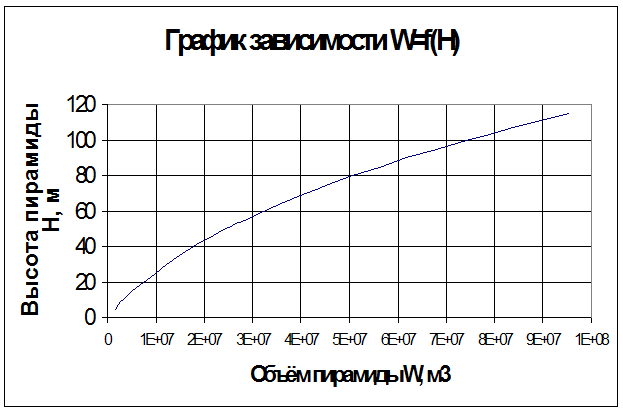

2. Для Т=10 лет определим выход золошлаков и высоту золоотвала:

W=с0Q24*365Т=0,04*11480*24*365*10=21025920 м3

Н = 45,3 м. Т = 10 лет.

3. Н = 105 м, Т = 20 лет.

Литература.

1. Рекомендации по проектированию золоотвалов ТЭС. Л., 1986

2. Печенкин М.В. Конспект лекций по курсу “Природоохранные инженерные сооружения”
