Расчет зубчатой передачи
Рефераты >> Технология >> Расчет зубчатой передачи

Содержание

Введение

1. Анализ кинематической схемы

2. Кинематический расчет привода

3. Определение геометрических параметров цилиндрической

зубчатой передачи

4. Геометрический расчет конической зубчатой передачи

5. Определение геометрических размеров и расчет на

прочность выходного вала

6. Проверочный расчет подшипника

Редуктор - это механизм состоящий из зубчатых или червячных

передач, заключенный в отдельный закрытый корпус. Редуктор

предназначен для понижения числа оборотов и, соответственно, повышения крутящего момента.

Редукторы делятся по следующим признакам:

- по типу передачи - на зубчатые, червячные или зубчато-червячные:

- по числу ступеней - на одноступенчатые (когда передаче осуществляется одной парой колес), двух-, трех- или многоступенчатые:

- по типу зубчатых колес - на цилиндрические, конические,или коническо-цилиндрические;

- по расположению валов редуктора в пространстве - на горизонтальные, вертикальные, наклонные:

- по особенностям кинематической схемы " на развернутую, соосную. с раздвоенной ступенью.

1. Анализ кинематической схемы

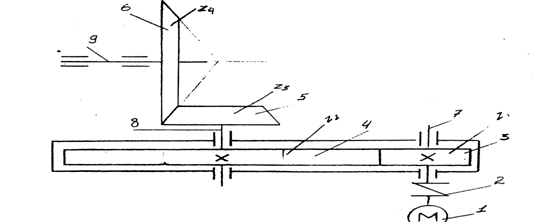

Наш механизм состоит из привода электромашинной (1), муфты (2), цилиндрической шестерни (3), цилиндрические колеса (4), конической шестерни (5), конического колеса (6), валов (7,6,9) и трех пар подшипников качения. Мощность на ведомом валу N3=9,2 кВт, угловая скорость п3= 155 об/мин, привод предназначен для длительной работы, допускаемое отклонение скорости 5%,

2. Кинематический расчет привода

2.1. Определяем общий КПД привода

h=h1*h2*h33*h4

Согласно таблице 5 (1) имеем

h1=0,93 - КПД прямозубой цилиндрической передачи;

h2=0,9 - КПД конической передачи;

h3=0,98 - КПД подшипников качения;

h4=0,98 - КПД муфты

h = 0,93 * 0,983 * 0,9 * 0,98 = 0,77

2.2. Определяем номинальную мощность двигателя

Nдв=N3/h=11,9 кВт

2.3. Выбираем тип двигателя по таблице 13 (2). Это двигатель

А62 с ближайшим большим значением мощности 14 кВт. Этому значению номинальной мощности соответствует частота вращения 1500 об/мин.

2.4. Определяем передаточное число привода

i = iном/n3 = 1500/155 = 9,78

2.5. Так как наш механизм состоит из закрытой цилиндрической передачи и открытой конической передачи, то разбиваем передаточное число на две составляющих:

i = i1 * i2

По таблице б (1) рекомендуемые значения передаточных отношений цилиндрической передачи от 2 до 5; конической - от 1 до 3 по ГОСТ 221-75. Назначаем стандартные передаточные числа i1 = 4, i2 = 2,5.

2.6. Уточняем общее передаточное число

i = g.5 * 4 = 10

2.7. Определяем максимально допустимое отклонение частоты вращения выходного вала

где - допускаемое отклонение скорости по заданию.

2.8. Допускаемая частота вращения выходного вала с учетом отклонений

2.9. Зная частные передаточные отношения определяем частоту вращения каждого вала:

Таким образом, частота вращения выходного вала находится в пределах допустимой.

2.10. Определяем крутящие моменты, передаваемые валами механизма с учетом передаточных отношений и КПД:

2.11 Аналогично определяем мощность, передаваемую валами

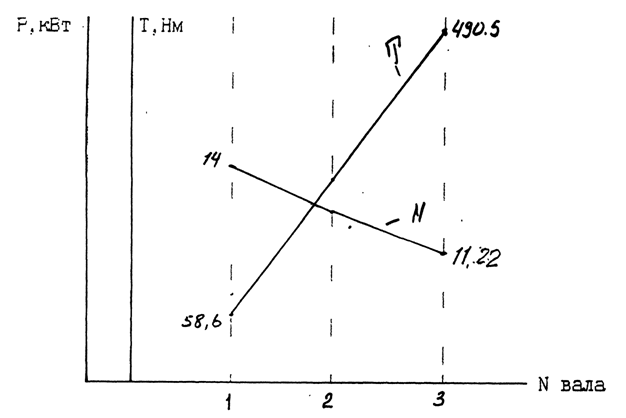

2.12. Построим график распределения крутящего момента и мощности по валам привода

3. Определение геометрических параметров цилиндрической зубчатой передачи

3.1. Для колес со стандартным исходным контуром, нарезаемым без смещения режущего инструмента (х = 0), число зубьев шестерни рекомендуется выбирать в пределах от 22 до 26. Выбираем Z1 = 22

3.2. Число зубьев колеса:

Z2 = Z1 * i1 = 22 * 4 = 88

3.3. Определяем межосевое расстояние по формуле

где Ka - вспомогательный коэффициент, для косозубых передач равен 43;

- коэффициент ширины венца шестерни расположенной симметрично относительно опор, по таблице 9(3) равен 0,4;

i1 - передаточное число;

T2 - вращающий момент на тихоходном валу;

По таблице 3.1 (3) определяем марку стали для шестерни - 40Х. твердость > 45HRC: для колеса - 40Х. твердость 350НВ.

По таблице 3.2 (3) для шестерни для колеcа предназначенных для длительной работы.

Тогда

Полученное значение межосевого расстояния для нестандартных передач округляем до ближайшего из ряда нормальных линейных размеров, AW = 100 мм.

3.4. Определяем модуль зацепления по формуле

где Кm, - вспомогательный коэффициент, для косозубых передач равен 5,8;

допускаемое напряжение изгиба материала колеса с менее прочным зубом по таблице 3.4 (3).

Тогда

Полученное значение модуля округляем в большую сторону до стандартного из ряда стр.59 (3). Для силовых зубчатых передач при твердости одного из колес > 45HRC. принимается модуль > 1.5. поэтому принимаем модуль m=2.

3.5. Определяем угол наклона зубьев для косозубых передач:

3.6. Определяем суммарное число зубьев шестерни и колеса для косозубых колес

Полученное значение округляем в меньшую сторону до целого числа, то есть Z = 100.
