- конструкция не должна мешать полной за­тяжке соединения;

- конструкция должна допускать многократ­ное применение гайки;

- конструкция должна допускать применение стандартных ключей;

- конструкция должна допускать применение механизированных способов завертывания (при помощи гайковертов и т. д.).

Как правило, действие самоконтрящихся гаек основано на принципе фрикционного стопорения, т. е. создания повышенного трения в витках резьбы. Наиболее совершенны гайки, у которых повышенное трение создается толь­ко в конце затяжки. В конструкциях подобного рода в большей или меньшей степени исполь­зуют упругие свойства материала гайки, по­этому почти все самоконтрящиеся гайки нуж­даются в термообработке.

Наиболее простой способ увеличения тре­ния — это применение посадок с натягом для резьбовых деталей или резьб с разным шагом в гайке и на болте. В первом случае завинчи­вание деталей затруднительно, и поэтому этот способ применяют преимущественно в глухих соединениях (например, при установке шпилек в корпуса) или в тех случаях, когда необходи­мо фиксировать гайку в любом осевом поло­жении на стержне.

Самоконтрящиеся гайки с коническими опорными поверхностями, осно­ванные на принципе сжатия резьбы (а также создания повышенного трения на опорных по­верхностях в конце затяжки), применяют в на­стоящее время редко в силу следующих прису­щих им недостатков:

- необходимости специальной обработки по­садочных поверхностей в корпусах;

- создания дополнительных напряжений рас­тяжения в корпусах; опасности смятия кони­ческих опорных поверхностей в корпусах (особенно при малых углах конуса);

- невозможности в ряде случаев (особенно при разрезных конусах) полной затяжки соеди­нения вследствие защемления резьбы на участ­ке расположения конуса.

рис. 10 рис. 11

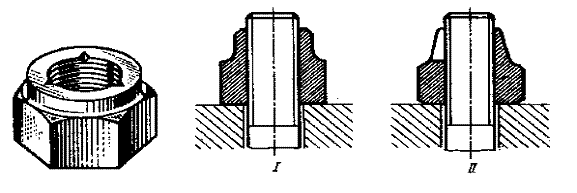

На рис.10 показан простейший способ уве­личения трения в резьбе к концу затяжки пу­тем деформации последних (по ходу заверты­вания гайки) витков резьбы (например, кернов-кой). Недостаток этого способа — отсутствие упругости, необходимой для поддержания

на­тяга в резьбе при всех условиях работы.

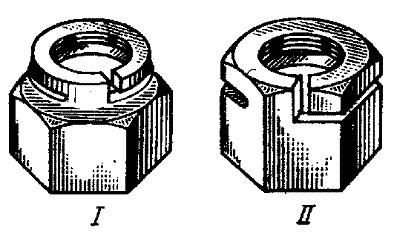

На рис.11 изображены самоконтрящиеся гайки с удлиненной коронкой, целой или раз­резной, которая при изготовлении обжимает­ся. При завертывании гайки в момент, когда нарезная часть болта входит в обжатый уча­сток, в резьбе возникает повышенное трение. Гайки с разрезными коронками (рис. 11,II) обеспечивают более надежное стопорение бла­годаря упругости лепестков коронки.

На рис. 12 показаны самоконтрящиеся гай­ки, действие которых основано на известном явлении самозатягивания упругого витка при вращении его по валу (этот принцип исполь­зуют в некоторых конструкциях колес свобод­ного хода). В верхней части гайки при помощи прорези образован виток, скрепленный с те­лом гайки короткой перемычкой; конец витка смещен к центру гайки для создания первона­чального натяга. При завертывании гайки ви­ток не препятствует вращению; при отверты­вании возникает повышенное трение, тормозя

7. Стопорение покрытиями.

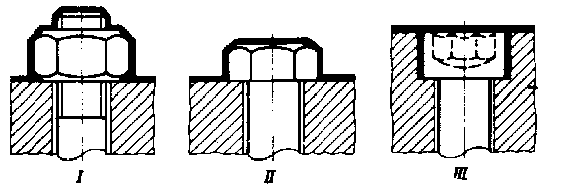

В некоторых случаях для машин, работаю­щих в закрытых помещениях без тряски и толчков, наружные крепежные детали спе­циально не стопорят, а фиксируют лакокра­сочными покрытиями, наносимыми на поверх­ность машины (рис. 1 — III;). Способ этот, разумеется, не может гарантиро­вать надежного стопорения; все же он предох­раняет крепежные детали от самоотвертыва­ния.

Применение современных покрытий на ос­нове синтетических смол (в частности, кремнийорганических), создающих на поверхности машины .прочную, эластичную пленку, устой­чивую против внешних воздействий, значи­тельно повышает надежность этого способа стопорения.

Особенно прочное сцепление между стопо­римой деталью и корпусом получается в слу­чае, когда материал покрытия затекает в коль­цевой зазор между деталью и корпусом, установленных запод­лицо.
