Технологическая карта регулировки карбюратора СО-СН
Рефераты >> Технология >> Технологическая карта регулировки карбюратора СО-СН

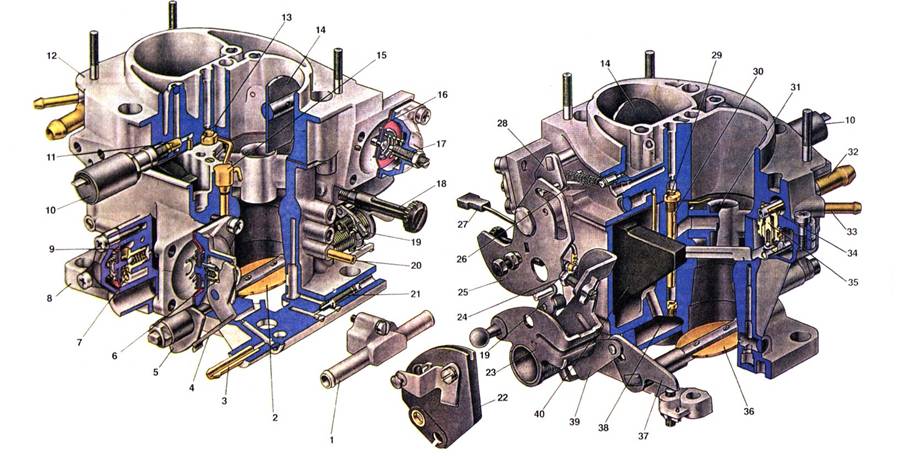

Рис. 1. Карбюратор в разрезе.

1. Блок подогрева карбюратора; 2. Дроссельная заслонка первой камеры; 3. Патрубок для отсоса партерных газов; 4. Рычаг привода ускорительного насоса;

5. Кулачок привода ускорительного насоса; 6. Диафрагма ускорительного насоса; 7. Топливный жиклер экономайзера мощностных режимов; 8. Корпус насоса;

9. Диафрагма экономайзера мощностных режимов; 10. Запорный электромагнитный клапан; 11. Топливный жиклер холостого хода; 12. Крышка карбюратора;

13. Главный воздушный жиклер первой камеры; 14. Воздушная заслонка; 15. Распылители ускорительного насоса с клапаном подачи топлива;

16. Диафрагма пускового устройства; 17. Регулировочный винт пускового устройства; 18. Регулировочный винт количества смеси холостого хода;

19. Рычаг блокировки второй камеры; 20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания;

21. Регулировочный винт качества смеси холостого хода; 22. Сектор управления дроссельными заслонками; 23. Рычаг привода дроссельных заслонок;

24. Регулировочный винт приоткрывания дроссельной заслонки первой камеры; 25. Рычаг управления воздушной заслонкой; 26. Шток пускового устройства;

27. Электрический провод концевого выключателя экономайзера принудительного холостого хода; 28. Рычаг воздушной заслонки;

29. Главный воздушный жиклер второй камеры; 30. Эмульсионная трубка; 31. Распылитель главной дозирующей системы второй камеры;

32. Патрубок подачи топлива; 33. Патрубок слива топлива в бак; 34. Топливный фильтр; 35. Игольчатый клапан; 36. Дроссельная заслонка второй камеры:

37. Рычаг дроссельной заслонки второй камеры; 38. Главный топливный жиклер второй камеры; 39. Рычаг привода дроссельной заслонки второй камеры; 40. Поплавок.
