3. Физико - химические процессы в ЭХГ

Как и в реакции горения (активируемого, например, зажиганием), стадии токообразующей электрохимической реакции также протекают одновременно, но локализованы в различных областях внутреннего пространства ТЭ. Основные данные некоторых применяемых на практике ТЭ приведены в табл. 1. В качестве типового приметра рассмотрим работу водород - кислородного ТЭ. Стехиометрическое уравнение суммарной реакции:

имеет такой же вид, как при горении. Поясним устройство и принцип действия ТЭ, в котором электрохимическая реакция происходит на стыках трех фаз состояния веществ: газообразной (восстановителя H2 и окислителя O2), жидкостной (щелочного электролита - раствора KOH) и твердой (пористых металлокерамических электродов). Схема ТЭ показана на рис. 1а. Электроды анод 1 и катод 2 выполнены из композитного материала

Таблица 1: Теоретические значения удельных показателей ТЭ для разработанных ЭХГ.

Примечание: С учетом влияния необратимых электрохимических процессов в реальных ТЭ удельный расход топлива возрастает в 1.5 - 2 раза, а его удельная энергия снижается в 1.5 - 2 раза по сравнению с соответствующими теоретическими показателями, приведенными в таблице.

(например, из графитовой керамики с платиновым катализатором). Электроды 1 и 2 отделены слоем электролита - раствора щелочи KOH, который не пропускает нейтральные молекулы или атомы газов водорода и кислорода. Ионизированные газы, например, ионы H+, могут дрейфовать сквозь электролит. Корпус ТЭ выполняется из титанового сплава 4, химически не взаимодействующего с KOH. Внешняя цепь ТЭ замкнута сопротивлением Rн нагрузки, которое подключено к металлическим наплавкам на электродах.

Газообразные компоненты химического топлива - отдающий свои электроны восстановитель H2 и присоединяющий электроны окислитель O2 - - непрерывно подводятся под избыточным давлением к порам анода и катода (рис. 1а) из резервуаров с запасом реагентов.

1. На поверхностях анода, смоченных р-ром KOH, в электролите растворяется газообразный водород и абсорбируется на стенках пор электрода. В растворе гидроксид калия находится в диссоциированном состоянии:

Водород в присутствии ионов OH- он легко отдает электроны (окисляется), образуя воду:

а) б)

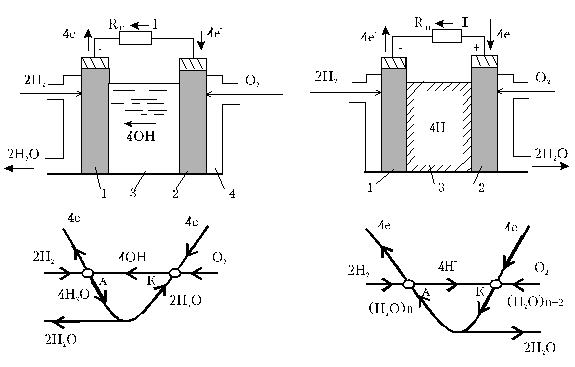

Рис . 1. Схемы водородно-кислородных топливных элементов:

а - с жидким электролитом (раствором КОН); б - с ионообменной мембраной

2. На поверхности катода аналогичные явления приводят к реакции восстановления кислорода, который в присутствии воды отбирает у этого электрода образовавшиеся свободные электроны:

В итоге этих первой и второй стадий "холодного горения" на аноде образуется избыток электронов, а в примыкающем растворе - недостаток ионов гидроксила OH-. На катоде же имеется недостаток электронов, а в окружающем его электролите - избыток ионов H+. Вследствие этого протекают следующие две стадии реакции.

3. По внешнему участку цепи от анода к катоду через сопротивление Rн проходят электроны 4e-, совершая полезную электрическую работу (направление тока I противоположно перемещению электронов).

4. В электролите происходит диффузия ионов 4OH- с катода на анод и посредством ионного тока замыкается электрическая цепь (согласно уравнению непрерывности полного тока div J = 0).

Если сложить реакции для первой и второй стадии, получится результирующее уравнение реакции , конечным продуктом которой является вода. Избыточное количество паров воды 2H2O удаляют из ТЭ, например, с помощью продувки с последующей сепарацией или выпариванием. Очищенная от паров электролита, вода может направляться для дальнейшей утилизации (рис. 1а).

Сбалансированный ход реакций на указанных стадиях у поверхностей электродов определяется равновесием давлений газовой и жидкостной фаз: pr = pэ + pк ;

здесь pr - внешнее давление газообразных реагентов ( водорода или кислорода ); pэ - гидростатическое давление электролита; pк =(s cosq)/d -

его капиллярное давление в порах электродов; s - поверхностное натяжение (H/м); q - угол смачиваемости; d - диаметр поры.

В изготовляемых двухслойными электродах ЭХГ поры выполняются с различными значениями d.Слой, который обращен к газовой среде(Н2 или О2) и содержит измельченный катализатор ( например, Pt), имеет толщину d»0.5 ¸ 0.6 мми поры с d»30 ¸ 50 мкм. В обращенном к KOH слое с мм поры имеют d мкм. Давление pз меньше на

чем давление которое препятствует вытеканию электролита. Нейтральные молекулы или атомы газообразных компонентов при этом значении pr также не могут проникнуть в электролит, преодолев капилярные силы. На поверхности электродов обеспечивается равновесие фаз, поэтому через KOH возможно только ионов, образовавшихся в результате реакций.
