Сечение С (VII) – MСY =3091·85·10-3=262,7 Н·м

в) Максимальные изгибающие моменты в сечениях IV и V

=298,9 Н·м

=525,4 Н·м

9.10. Расчет подшипников быстроходного вала.

9.10.1. Эквивалентная радиальная нагрузка.

RE=(X·V·Rr+Y·Ra)·KБ·KT

V=1; KT=1; Kб=1,8 (смотри раздел 9.4.1. расчета)

а) При вращении входного вала против часовой стрелке.

Так как в двух опорах Д и С использованы одинаковые радиальные шариковые подшипники № 211, то расчет производим только подшипника опоры "с", которая имеет наибольшею радиальную 10487 Н и осевую 2341 Н нагрузки.

Подшипник 211 имеет: d = 55 мм; Д = 100 мм; В = 21 мм; С = 43600 Н; С0 = 25000 Н – статическая грузоподъемность.

Отношение . Этой величине (по таблице 9.18. [3]) соответствует е = 0,287 (получаем, интерполируя)

Отношение 0,223 < e. Следовательно, по таблице 9.18 [3] х=1 и у=0.

1·1·10487·1,8·1=18877 Н

б) При вращении входного вала по часовой стрелке.

Для опоры С; которая не воспринимает осевой нагрузки х=1 и у=0.

1·1·12284·1,8·1=22111 Н

Для опоры Д

Отношение . Этой величине (по таблице 9.18. [3]) соответствует е = 0,287 (получаем, интерполируя)

Отношение 3,48 > e. При этом, по таблице 9.18 [3] х=0,56 и у=1,52.

(0,56·1·672+1,52·2341)·1,8·1=7082 Н

Следовательно, наиболее нагруженным является так же подшипник опоры С.

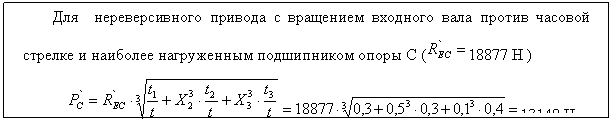

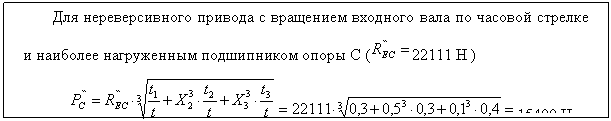

9.10.2. Эквивалентная нагрузка с учетом переменного режима работы.

Подшипники в опорах Д и С промежуточного вала одинаковы. Поэтому расчет ведется для наиболее нагруженного подшипника.

Для частореверсивного привода с одинаковым характером нагружения при вращении валов в обе стороны и с наиболее нагруженным подшипником опоры С (18877 Н и 22111 Н ) при 0,854

=

14364 Н где

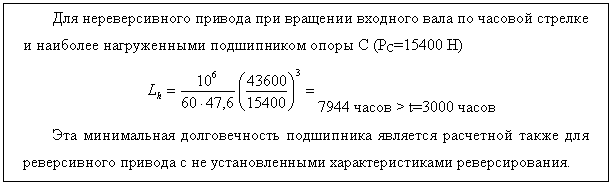

9.4.3. Расчетная долговечность подшипников.

, часов

Р=3 – для шарикоподшипников;

n3=47,6 мин-1 частота вращения тихоходного вала редуктора;

с=43600 Н – для шарикоподшипника № 211

Для частореверсивного привода с наиболее нагруженными подшипником опоры С (РС=14364 Н)

9792 часов > t=3000 часов

9.11. Проверочный расчет промежуточного вала на прочность.

Эскизное проектирование редуктора, в передачах которого использованы хорошие материалы с высокими показателями, показало компактность разработанной конструкции с относительно большими диаметрами тихоходного вала. С целью получения рациональной конструкции всего редуктора произведено уменьшение предварительно выбранных в разделах 7.2.5. и 7.3.3. При этом улучшено качество материала с предварительно принятой в расчетах стали 45 на легированную сталь 40Х.

Новые выбранные диаметры тихоходного вала: на участке VII под подшипником dVII=55 мм; на участке VI под колесом dVI=60 мм ; на участке VIII выходной части вала под муфтой dVIII=50 мм.

9.11.1. Материал вала и предельные напряжения.

Материал – 40Х. Термообработка – улучшение. По таблице П2 [6] твердость 223…262 НВ, а временное сопротивление σв=655 МПа.

Предел выносливости при симметричном цикле изгиба для легированной стали 40Х.

σ-1=0,35·σв+100 = 0,34·655+100 = 329 МПа

Предел выносливости при симметричном цикле касательных напряжений.

τ-1= 0,58·σ-1 = 0,58·329 = 191 МПа

9.11.2. Сечение VI. В этим сечении вала (рисунок 9.6.) при частом реверсировании действует суммарной изгибающий момент =589,4 Нм и вращающий момент Т3=575,4 Нм. Концентрация напряжений обусловлена наличием шпоночного паза. Размеры сечения вала (рисунок 9.8.) приведены с использованием таблицы 9.8. [3].
