Новейшая разрядно-импульсная технология укладки бетонаРефераты >> Технология >> Новейшая разрядно-импульсная технология укладки бетона
Для приготовления мелкозернистых бетонов применяется цемент марки не ниже 400 со сроком схватывания не менее 3 часов, а в качестве инертного заполнителя - песок мелко- и среднезернистый с модулем крупности не более 2,0. Морозостойкость и водонепроницаемость бетона должны соответствовать маркам, установленным проектом, но не ниже морозостойкости Р-75 и водонепроницаемости W4
Сваи РИТ армируются пространственными армокаркасами в зависимости от вида и величины действующей нагрузки. Арматура должна иметь конструктивные элементы, центрирующие ее в скважине и обеспечивающие требуемую толщину защитного слоя бетона не менее 2,5 см.
Наклон свай РИТ к вертикальной оси свыше 20° не рекомендуется.
Расчет свай РИТ в составе подпорной стенки на действие горизонтальной нагрузки особенностей не имеет и должен производиться как для обычных буронабивных свай с диаметром, равным буровому диаметру скважины.
Уже несколько лет сваи РИТ с успехом применяются при реконструкции существующих и строительстве новых зданий и сооружений. Область применения свай РИТ достаточно широка и определяется следующими основными направлениями:
Ø Усиление существующих фундаментов путем передачи на сваи всей или только части нагрузки от сооружения на фундамент;
Ø Устройство свайных фундаментов при новом строительстве в стесненных условиях в непосредственной близости от существующих зданий;
Ø Устройство ограждающих конструкций, аналогичных стенкам из бурокасательных свай и "стенам в грунте".
При усилении существующих фундаментов конструктивные решения практически аналогичны тем, что применяются для буроинъекционных свай, изготовляемых по традиционной технологии и сводятся, в основном, к трем схемам, приведенным на рисунках 1-3. На рисунках 1 и 2 приведены схемы устройства так называемых "козловых" свай, когда они забуриваются под некоторым углом через тело существующего фундамента либо с двух сторон стены, либо с одной. В последнем случае сваи устраиваются через одну с разным углом наклона.
Значительно реже применяется схема, приведенная на рисунке 3. Пробуренные вертикально вдоль фундамента сваи воспринимают нагрузку от здания через специально закрепленные в теле фундамента траверсы.
Рисунок 1 Рисунок 2 Рисунок 3
Конструктивные решения устройства свай РИТ при новом строительстве особенностей не имеют.
Отличительной чертой применения свай РИТ в новом строительстве и при усилении существующих фундаментов является возможность получения высокой несущей способности свай при ее минимальных буровом диаметре и длине. Несущая способность свай с буровым диаметром 150- 250 мм оказывается не меньше, чем у забивных свай сечением 300х300 мм той же длины.
Применение свай РИТ в ограждающих конструкциях позволяет при минимальной элевации грунта при бурении получить конструкцию, по жесткости и проницаемости практически не уступающую "стене в грунте", способную, кроме того, нести достаточно большую вертикальную нагрузку. Благодаря тому, что грунт вокруг свай сильно уплотняется, а пески к тому же и цементируются, появляется возможность устройства свай на относительно большом расстоянии друг от друга, при этом нет необходимости устраивать забирки в межсвайном пространстве, т.к. в этом случае грунт между свай достаточно устойчив и, к тому же, обладает малой водопроницаемостью.

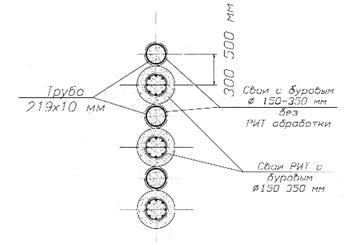

Рисунок 4 Рисунок 5
Для повышения водонепроницаемости подпорных стен из свай РИТ можно применить цементацию межсвайного пространства, также выполняемую по РИТ-технологии. При этом конструкция приобретает дополнительную жесткость.
Впервые в мире - грунтовые анкера, изготовленные по разрядно - импульсной технологии.
Грунтовые анкера и нагели являются относительно новыми для отечественного строительства геотехническими конструкциями. Они особенно эффективны при строительстве в тесной городской застройке, при разработке глубоких котлованов, для укрепления откосов и особенно в качестве элемента "стены в грунте".
При научном сопровождении НИИОСП им. Н.М.Герсеванова была разработана конструкция нового типа анкеров, устраиваемых в грунте с обработкой корня по разрядно-импульсной технологии. Такие анкера получили название "НИИОСП-97".
Несущая способность анкеров НИИОСП-97 в 1.5-2.5 раза превышает этот показатель для анкеров, устраиваемых по традиционным технологиям, в том числе по технологии фирмы "Бауэр". Благодаря возможности создания в строго ограниченной зоне значительного избыточного давления на стенках скважины, технология позволяет отказаться от применения тампонов при проведении инъекции, проведения многоступенчатой технологии зонной цементации, осуществляя при этом строго контролируемый процесс опрессовки и уширения корня анкера в заданных точках.
Особенно эффективным данный тип анкеров оказался при устройстве корня в юрских глинах, которые, как известно, тяжело бурятся, а при применении промывки легко разжижаются и теряют свои механические свойства. РИТ-технология позволяет значительно сократить длину корня анкера и разрушить образовавшийся при бурении на стенках скважины слой слабого грунта за счет значительного даже в плотных глинах увеличения диаметра скважины (в 1,5 и более раз).
