Содержание:

I. Разработка технического задания.

1.1. Назначение.

1.2. Условия эксплуатации.

1.3. Механические воздействия.

1.4. Эксплутационные требования.

II. РАЗРАБОТКА СТРУКТУРНОЙ СХЕМЫ датчик перемещения с изменяющейся индуктивностью.

III. ПРИНЦЫП ДЕЙСТВИЯ датчика перемещения с изменяющейся индуктивностью.

IV. Расчет основных конструктивных элементов

V. Оценка метрологических характеристик.

5.1. Отнасительная погрешность.

5.2. Относительная чувствительность.

5.3. Определяем диапазон измерений.

I. Разработка технического задания.

1.1. Назначение.

Датчик перемещения с изменяющейся индуктивностью предназначен для преобразования линейного перемещения в изменение индуктивности его обмоток.

1.2. Условия эксплуатации.

Климатические условия в рабочих условиях должны соответствовать ГОСТ 22261 или таблица № 1

Таблица №1

Влияющие величины	Нормальное значение	Допустимое значение
Температура окружающей среды,°C	20-25	2
Атмосферное давление, кПа	84-106,7	-
Относительная влажность,%	30-80	-
Внешние магнитное поле	Практически отсутствует	Магнитное поле Земли
Напряжение питающей сети переменного тока, В	По ГОСТ21128	±10%
Частота питающей сети, Гц	50 400	±0,5 ±10

Во время эксплуатации, датчик должен находится в обогреваемом и охлаждаемом помещение без непосредственного воздействия осадков, песка, пыли.

1.3. Механические воздействия.

Датчик перемещения с изменяющейся индуктивностью, во время работы должен быть устойчивым и прочным к воздействию однократных и многократных механических ударов.

Данные датчики должны сохранять свои характеристики при воздействии постоянных магнитных полей сетевой частоты с напряженностью до 400А/м.

1.4. Эксплутационные требования.

Безопасность эксплуатации датчика перемещения с изменяющейся индуктивностью должна обеспечиваться:

1)прочностью установленной в стандартах,

2)изоляцией электрических цепей,

3)надежным креплением при монтаже на объекте.

II. РАЗРАБОТКА СТРУКТУРНОЙ СХЕМЫ датчик перемещения с изменяющейся индуктивностью.

Для получения выходного сигнала, индуктивный датчик должен быть включен в электрическую схему.

III. ПРИНЦЫП ДЕЙСТВИЯ датчика перемещения с изменяющейся индуктивностью.

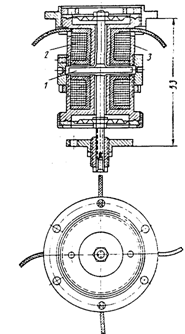

Действие датчика основано на преобразование линейного перемещения в изменение индуктивности его обмоток путем воздействия на подвижный элемент магнитной системы - якорь(1).Обмотки(2) датчика включены в фазочувствительный мост с выпрямителем, собранный по кольцевой схеме .(Рисунок 1)

Принцип действия индуктивного датчика основан на изменении

индуктивной системы под воздействием входной величены. Индуктивность электромагнитной системы L определяется отношением потока сцепления к вызвавшему их I.

В индуктивных датчиках изменяющимся параметром цепи является индуктивное сопротивление

частота переменного тока

Lx- индуктивность датчика, изменяющаяся при перемещение подвижной системы датчика.

Эти системы применяются лишь на переменном токе, величина которого будет изменяться при изменении

Индуктивность дроселя при ненасыщенном магнитопроводе может быть выраженна следующей формулой

Где w-число витков обмотки дросселя,

Rm-магнитное сопротивление сердечника и якоря,

-длинна воздушного зазора,

Sb- площадь поперечного сечения воздушного зазора.

ля тока и тангенса угла сдвига фаз в цепи нагрузки имеем:
