При ошибочном вводе любых значений пользователь в любой момент может отменить введенные числа путем нажатия клавиши “ESC”.

Также в процессе моделирования пользователю доступны следующие клавиши:

W - запись результатов в файл;

P - печать результатов моделирования;

Q - немедленный выход из программы.

При нажатии на клавишу “W” программа сохраняет результаты моделирования в файле TW.RES.

При нажатии на клавишу “P” программа инициализирует принтер и начинает выводить графический образ экрана и результаты на бумагу.

При помощи клавиши “Q” можно немедленно покинуть программу, при этом результаты работы не будут сохранены.

По истечении времени моделирования, заданного пользователем, программа автоматически записывает протокол своей работы в файл TW.RES, если в процессе работы этого не сделал пользователь. Результаты оформлены в виде таблицы.

При возникновении затруднений в процессе работы с программой пользователь в любой момент может нажать клавишу “F1” для получения справки.

6. ВХОДНЫЕ ДАННЫЕ

Входными данными для программы являются:

· рабочая частота;

· время моделирования его работы (в секундах).

Остальные параметры двигателя жестко оговорены в самой программе и выводятся экран при ее запуске.

7. ВЫХОДНЫЕ ДАННЫЕ

Выходными данными программы являются:

· график зависимости w(t);

· частота вращения вала двигателя;

· момент на валу двигателя;

· КПД;

· коэффициент мощности;

· питающее напряжение;

· сообщения об ошибках программы.

Протокол работы программы IM-MAIN.EXE

Параметры АД:

Время моделирования: 1 с

Частота питающей сети: 50 Гц

As = 4.5E+0001 Ar = 2.1E+0001

Ks = 9.9E-0001 Kr = 9.8E-0001

Ls`= 1.3E-0003 Lr`= 1.3E-0003

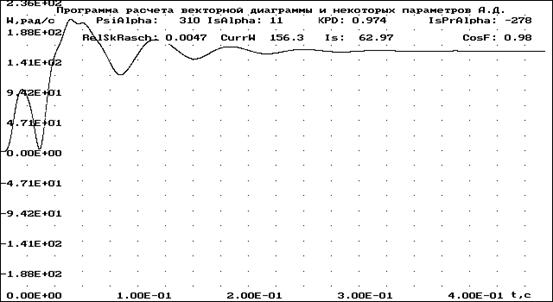

Рис.1(а)

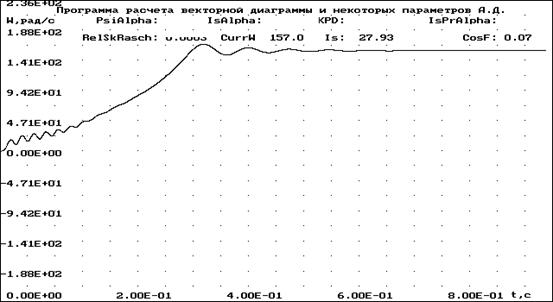

Рис. 1(б)

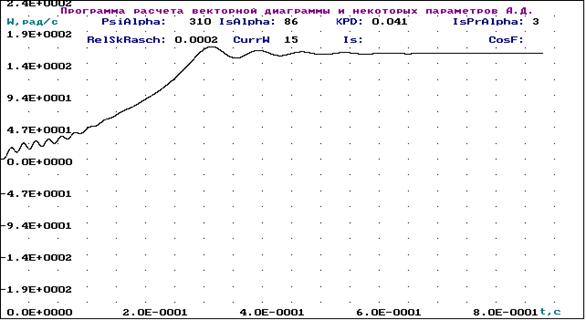

Рис. 1(в)

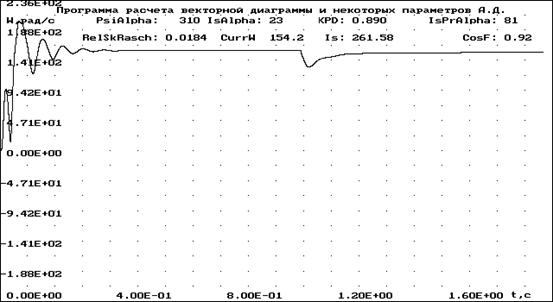

Рис.2(а)

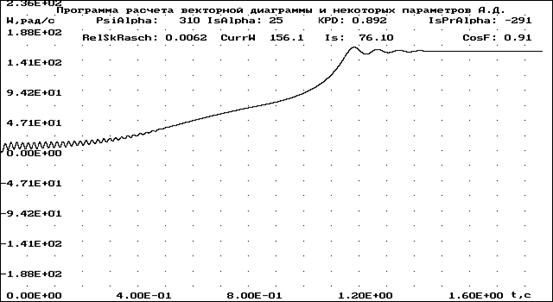

Рис. 2(б)

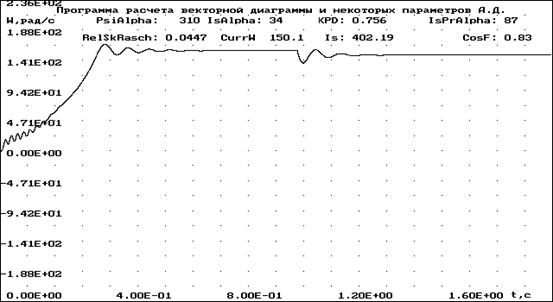

Рис. 3(а)

Рис. 3(б)
