Субмикронная литография
Рефераты >> Технология >> Субмикронная литография

Совмещение.

В процессе изготовления ИС на подложке формируются топологические слои, которые должны последовательно воспроизведены в заданных относительно друг друга позициях, определяемых разработчиком ИС. Для большинства ИС требования на допуск при совмещении составляют примерно 1/4 минимального разрешаемого размера элемента.

Существует два основных метода совмещения: от деленное от проекционного объектива (глобальное) и совмещение через проекционный объектив (локальное). Глобальное совмещение включает в себя вращательное и поступательное совмещение пластины и шаблона. Перепозиционирование осуществляется с использованием лазерных интерферометров или при помощи визуального определения положения пластины через контрольный объектив перед началом экспонирования.

Совмещение зависит от оптических свойств системы, плоскости поверхностей фотошаблона и подложки, а также вида меток совмещения и способов обработки сигнала рассовмещения.

Для распознавания и коррекции ошибок совмещения проводят измерения плоскостности пластин, ширины линий и совмещений, используя нониусы:

1) электрический тест - создаются проводящие слои для образования делителей напряжения;

2) оптический тест - регистрация интерференционного сдвига. Измеряется амплитуда дифрагировавшего когерентного света;

3) тест на качество края - регистрация лазерного излучения, отраженного от края структур;

4) микроскопический тест - при помощи сканирующего электронного микроскопа.

Фотошаблоны.

Процесс изготовления фотошаблонов важен для оптической литографии. В случае субмикронной оптической литографии с фотошаблоном 1х необходимо обеспечивать коррекцию размеров окон в сторону уменьшения на 0.5 мкм и контроль краев хромированных покрытий с точностью ±0.005 мкм. В настоящее время оригинал фотошаблона изготавливается методом ЭЛ-литографии. При изготовлении непрозрачного слоя фотошаблона могут быть использованы следующие материалы:

1) серебряная эмульсия;

2) обработанный ионами резист;

3) диазидные полимеры;

4) оксид железа;

5) германий на стекле;

6) хром на стекле;

7) отожженный полиакрилонитрил;

8) оксид европия.

Изготовление рабочих (1х) фотошаблонов осуществляется фото-повторением промежуточного (10х) фотошаблона на прецизионном координатном столе. Точность подачи координатного стола чрезвычайно важна для достижения точного совмещения при фотоповторении. Необходимо отметить также важность точного совмещения промежуточного фотошаблона для предотвращения разворота рисунков отдельных кристаллов относительно друг друга на рабочих фотошаблонах.

Перспективы развития фотолитографии.

Никакие другие системы экспонирования не могут соперничать с оптическими системами в производительности и высокой стабильности шаблонов. Развитие техники экспонирования от контактной печати и печати с зазором к проекционной фотолитографии обусловлено необходимостью снижению износа шаблонов, ведущего к дефектности, и обеспечения требуемой точности совмещения. Для того, чтобы снизить себестоимость СБИС с субмикронными размерами элементов, необходимо увеличить размер рабочего поля степперов, точность глобального совмещения сканеров и плоскостность поверхностей пластин после высокотемпературных процессов. Если число разрешаемых элементов внутри отдельного кристалла (>108) превосходит предел, определяемый глубиной фокуса, то поле каждого кристалла может быть разбито на более мелкие подобласти (для компенсации большей числовой апертуры) так, как это делается в системах пошагового экспонирования. По мере ужесточения допусков при производстве новых приборов потребуется дальнейшее совершенствование систем совмещения.

Внутренние и взаимные эффекты близости являются главными проблемами систем фотолитографии. Дифракционные и интерферен-ционные эффекты искажают структуры, воспроизводимые поверх уже сформированного рельефа. Высококонтрастный однослойный ДУФ резист способен значительно улучшить контроль размеров элементов и ослабить требования на технологические допуски. Используемый в субмикронной литографии процесс переноса изображения в поверхностный слой резиста или другого сильнопоглощающего материала нуждается в дальнейшем совершенствовании. Проблема поверхностного переноса изображения заключается в том, что нужно сделать толщину резистного слоя всего несколько нанометров. При этом можно будет использовать установки экспонирования с низкой оптической МПФ. Резисты, обладающие высокой чувствительностью (порядка 1 мДж/см2), позволили бы применять метод экспонирования типа “вспышка на лету” для существенно меньших полей и поставить производительность процесса в зависимость только от времени глобального совмещения и шага.

Существует ряд приборов, которые могут быть изготовлены только с помощью УФ литографии, поскольку применение высокоэнергетичных электронных пучков или рентгеновских лучей может нанести этим приборам необратимые повреждения. Фотолитография, как таковая, останется основным инструментом при массовом производстве СБИС.

Электронно-лучевое экспонирование.

Введение.

В традиционной фотолитографии резисты экспонируются незаряженными фотонами ультрафиолетового диапазона. Из теории дифракции и практической микроскопии известно, что разрешение ограниченно длинной волны используемого излучения. При использовании некоторых видов излучения высокой энергии шаблоны могут не применятся, что ведет, с одной стороны, к снятию ограничения по разрешению, с другой к снижению производительности процесса экспонирования и росту производственных затрат.

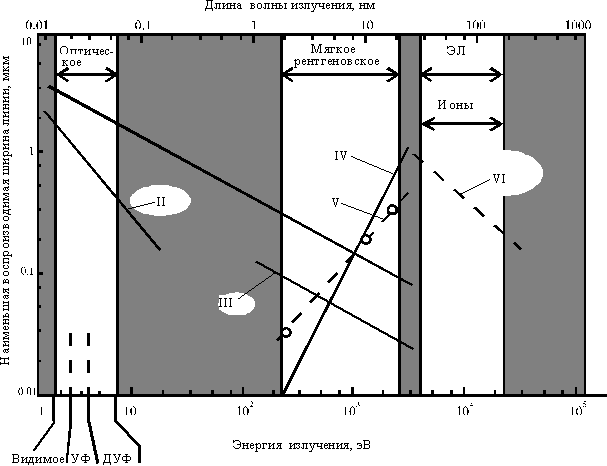

Рис. 11. Наименьшая воспроизводимая ширина линии : I - дифракционный предел (зазор 10 мкм); II - дифракционный предел (NA объектива равна 0.4); III - дифракционный предел (зазор 1 мкм); IV и V - предел рассеяния фотоэлектронов, теоретические значения и данные эксперимента соответственно; VI - предел, определяемый обратным рассеянием электронов.

Для волны экспонирующего излучения высокой энергии измеряется сейчас не нанометрами, а ангстремами. Резистом может служить любой полимер либо неорганический пленкообразующий. Возможна даже безрезистивная литография, поскольку неорганические пленки могут быть подвергнуты травлению, испарению или превращен в полупроводники посредствам ионной имплантации. Энергии достаточно как для возбуждения атомов, так и для перестройки любых химических связей. Литографические процессы, применяющие излучения в диапазоне длин волн короче 100 нм, называется радиолитографией. Цена, за которую приходится платить за все достоинства радиолитографии - низкая производительность и соответственно высокая стоимость экспонирования. Радиационное экспонирование применяется в том случае, если характеристики систем оптической литографии не удовлетворяют требованием по точности совмещения и глубины фокуса.

Пространственное разрешение процесса экспонирования ограничивается длиной волны падающего или обратно рассеянного излучения (рис. 11), поэтому излучение высокой энергии с длиной волны порядка атомных размеров способно обеспечить разрешение до 5 нм. Однако на практике предел разрешения составляет около 50 нм. Если ослабить или совсем устранить обратное рассеяние, используя кремниевые мембран вместо толстых пластин, то можно будет изготовить приборы нанометровых размеров.


Страница:
