Производство фанеры
Рефераты >> Технология >> Производство фанеры

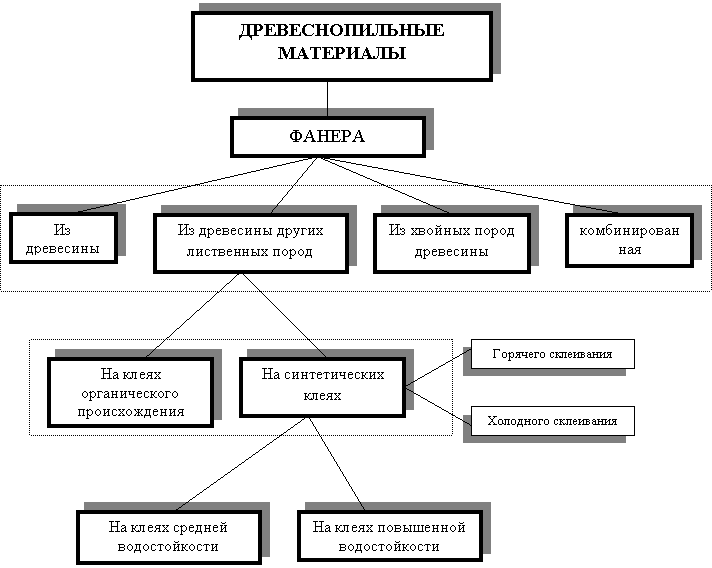

Классификация древеснопильных материалов

Фанера представляет собой слоистый материал, состоящий из склеенных между собой листов лущеного шпона, нередко в композиции с другими материалами. В листе фанеры разли­чают наружные (лицевой и оборотный) и внутренние слои шпона, отличающиеся качеством и иногда породой древесины. В основу классификации фанеры положен ряд конструктивных и технологических признаков, определяющих эксплуатационные качества каждого ее вида.

Фанера общего назначения. Фанеру общего назначения из­готовляют из трех и более слоев шпона и используют в произ­водстве мебели, тары, в строительстве, а также в ряде других отраслей.

В зависимости от вида применяемого клея фанера выпуска­ется следующих марок: ФСФ—фанера повышенной водостой­кости, с применением фенолоформальдегидных клеев; ФК—фа­нера средней водостойкости, с применением карбамидоформаль-дегидных клеев; ФБА—фанера средней водостойкости, с при­менением альбуминоказеиновых клеев.

Обычно фанеру выпускают с нечетным числом слоев шпона, причем направление волокон древесины в смежных слоях вза­имно перпендикулярно. При четном количестве слоев шпона два средних слоя должны иметь одинаковое направление волокон. Шпон наружных (лицевого и оборотного) и внутренних слоев фанеры изготавливают из древесины различных пород в соответствии с ГОСТ 99—75. Фанера считается изготовлен­ной из древесины той породы, из которой изготовлены наруж­ные ее слои. Симметрично расположенные относительно про­дольной оси сечения фанеры слои шпона должны быть одной породы и одинаковой толщины.

В зависимости от качества шпона своих наружных слоев фанера делится на пять основных сортов: А/АВ, АВ/В, В/ВВ, ВВ/С, С/С. Допускается изготовлять фанеру со следующим со­четанием лицевых слоев: А/В, А/ВВ, АВ/ВВ, В/С. Фанеру вы­пускают нешлифованной и шлифованной с одной или двух сто­рон. Шероховатость нешлифованной фанеры из древесины лист­венных пород не более 200 мкм, шлифованной не более 80 мкм, а из хвойной древесины — соответственно не более 300 и 200 мкм.

Влажность фанеры марок ФСФ и ФК должна быть 5—10 %, марки ФБА 6—15 %. Фанера для производства мебели должна иметь влажность 6—10 %. Показатели качества склеивания шпона из древесины разных пород при изготовлении фанеры приведены в табл. 1.

Фанеру выпускают длиной 2440—1220 мм, шириной 1525— 725 мм и толщиной 1,5—18 мм. При длине одной из сторон бо­лее 1800 мм фанеру называют большеформатной. Фанеру, у ко­торой больший размер совпадает с продольным направлением волокон шпона наружных слоев, называют продольной, в про­тивном случае — поперечной.

Фанера строительная. Строительную фанеру изготовляют из шпона хвойных пород—сосны и лиственницы толщиной 2— 4,5 мм, а также комбинированную. Комбинированную фанеру изготовляют с чередующимися слоями шпона из древесины хвойных пород толщиной 2 мм и более и березового шпона толщиной 1,5 мм и более или только из чередующихся слоев березового шпона этих толщин. Наружные слои фанеры изготавливают из березового шпона толщиной 1 мм. Такая конструкция пакета дает высокое качество склеивания и поверхность фанеры.

Фанеру из древесины хвойных пород по качеству наружних слоев подразделяют на шесть видов и предназначают под прозрачную и непрозрачную отделку или для применения в скрытых от обрезания конструкциях. Комбинированную фанеру выпускают семи сортов.

Строительную фанеру изготавляют в основном на клеях высокой водостойкости ФСФ, а также марки ФК. Влажность фанеры ФСФ до 12%, а марки ФК до 10%.

Фанеру изготавляют шлифованной и нешлифованной. Шероховатость шлифованной фанеры из древесных хвойных пород до 200 мкм, комбинированной - до 70 мкм, а нешлифованной соответственно до 300 мкм и до 200 мкм.

Строительную фанеру выпускают в основном большеформатной, размером 2440*1220 мм, хотя предусмотрено изготовление ее и с такими размерами, как фанеры общего назначения. Строительная фанера отличается большой толщиной - от 8 до 19 мм.

Фанера из древесины хвойных пород предназначена для изготавления сооружений каркасного, сборно-щитового, передвижного типов: для строительства деревянных домов и сооружений, в вагоностроении. Комбинированная фанера используется в деревянном домостроении в качестве оьшивного материала.

Фанера из березового, реже из ольхового, а также шпона из древесины хвойных пород производится для экспорта. К ней предъявляются особые требования в отношении качества, определяемого качеством применяемого шпона.

Фанера березовая авиационная. Фанера березовая авиационная состоит из трех и боле слоев относительно тонкого березового высококачественного шпона. Ее применяют при изготовлении легких летательных аппаратов, в производстве музыкальных инструментов и т. п., когда от фанеры требуются гарантированные конструкционные свойства.

В зависимости от вида применяемого клея получают фанеру следующих марок: БП-А— с применением бакелитовой пленки А; БП-В—с применением бакелитовой пленки В; БС-1—с применением смолы марки СФЖ-3011; БПС-1В—при толщине фа­неры 2, 2,5 и 3 мм—с применением бакелитовой пленки В, при толщине фанеры 4, 5 и 6 мм—с применением для склеивания наружных слоев шпона бакелитовой пленки В, а для внутрен­них—смолы марки СФЖ-3011. Слои шпона при изготовлении фанеры марок БП-А, БП-В и БС-1 располагаются с взаимно перпендикулярным направлением волокон. В фанере марки БПС-1В каждый наружный слой состоит из двух слоев шпона, имеющих параллельное направление волокон.

В зависимости от показателя предела прочности при растяжении вдоль волокон фанера марок БП-А, БП-В и БС-1 выпускается I и II сортов; фанера марки БПС-1В—только I сорта. Предел прочности при растяжении увеличивается с уменьшением толщины фанеры и составляет 65—95 МПа для фанеры I сорта и 50—82,5 МПа—II сорта. Предел прочности фанеры при скалывании по клеевому слою после кипячения в воде в течение 1 ч также увеличивается с уменьшением ее толщины и составляет 1,6—2 МПа. Шероховатость фанеры должна быть не более 100 мкм, влажность 5—9 %. Фанеру изготовляют длиной 1000—1525 мм, шириной 800— 1525 мм с градацией размеров 25 мм. Толщина фанеры марок ЦП-А и БП-В—1-3 мм, марки БС-1-3-12 мм, марки БПС-—2—6 мм.

Фанера бакелизированная. Фанеру бакелизированную изго­тавливают склеиванием листов березового лущеного шпона при взаимно перпендикулярном направлении волокон в смежных слоях фенолоформальдегидным смолами.

В зависимости от вида применяемого клея и способа его нанесения на шпон фанера подразделяется на следующие марки: ФСБ и ФБС1, у которой наружние слои пропитаны или на них нанесена спирторастворимая смола; ФБВ и ФБВ1, у которых наружние слои пропитаны или на них нанесена водорастворимая смола, а на внутренние слои нанесена спирторастворимая смола, причем в фанере этих марок допускается не наносить смолу на поперечные слои шпона, расположенные симметрично относительно центрального.

Для изготовления фанеры применяют шпон, соответствующий ГОСТ 99-75, сортов В для наружних и ВВ - для внутренних слоев. Для внутренних слоев фанеры с индексом “1” используют менее качественный шпон. Склеивают шпон бакелитовым лаком марки СБС-1 или смолой марки СФЖ-3011.


Страница:
