Ознакомление с функциональными возможностями пульта оператора АИН “Omron 3G3EV”
1 Цель работы: изучить пульт оператора АИН “Omron 3G3EV”, ознакомиться с наименованиями и функциями клавиш пульта оператора, установить заданные параметры инвертора в различных режимах.
2 Средства обучения
2.1 Оборудование: лабораторный стенд №6.
2.2 Методические указания к лабораторной работе, задание.
3 Краткие теоретические сведения
Автономный инвертор имеет множество настроек и параметров, которые делают его чрезвычайно гибким в применении. Изменение параметров заключается в изменении цифровых значений соответствующих ячеек. Каждый параметр инвертора имеет кодовое обозначение (смотри таблицу А.1).
Таблица А.1 – Список настроечных параметров инвертора.
|
№ пара-метра |
Индикатор |
Описание |
Диапазон |
Завод-ская уставка |
|
n01 |
Выбор доступа к параметрам/инициализация параметров |
0,1,8,9 |
1 | |
|
n02 |
MODE |
Выбор метода управления |
0-5 |
0 |
|
n04 |
F/R |
Выбор направления вращения |
For/Rev |
For |
|
n06 |
Выбор функции программируемого входа |
0-4 |
1 | |
|
n09 |
Выбор функции программируемого входа |
0,1,2 |
1 | |
|
n11 |
FREF |
Заданная частота 1, Гц |
0,0-400 |
6,0 |
|
n12 |
FREF |
Заданная частота 2, Гц |
0,0-400 |
0,0 |
|
n20 |
ACC |
Время разгона, с |
0,0-999 |
10 |
|
n21 |
DEC |
Время торможения, с |
0,0-999 |
10 |
|
n24 |
FMAX |
Максимальная частота, Гц |
50,0-400 |
60,0 |
|
n25 |
VMAX |
Максимальное напряжение, В |
1-255 |
200 |
|
n26 |
FBAS |
Частота при максимальном напряжении, Гц |
1,6-400 |
60,0 |
|
n31 |
THR |
Ток, при котором срабатывает электронная термозащита, А |
0,1-8,4 |
6,2 |
|
n33 |
Предупреждение опрокидывания ротора во время торможения |
0,1 |
0 | |
|
n36 |
Режим работы после мгновенного пропадания питания |
0,1,2 |
0 | |
|
n37 |
Несущая частота |
1,2,3,4 |
4 | |
|
n39 |
Коэффициент передачи по частоте |
0,1-2,00 |
1,00 | |
|
n40 |
Смещение по частоте, Гц |
-99-99 |
0 | |
|
n68 |
История ошибок |
Параметр n01 является ключевым. Он определяет степень доступа к настройкам инвертора. Ниже следует более подробное описание его значений (смотри таблицу А.2).
Таблица А.2 – Описание значений параметра “n01”.
|
Значение “n01” |
Описание |
|
0 |
Доступ только к ключевому параметру “n01” |
|
1 |
Для установки доступны все параметры до “n68” |
|
8 |
Для всех параметров устанавливаются заводские установки |
|
9 |
Инвертор включается в 3-х проводную внешнюю схему управления |
Для проведения данной лабораторной работы параметр “n01” должен быть установлен в значение “1”. Данные параметры и их значения вводятся при помощи пульта оператора, передняя панель которого показана на рисунке А.1.

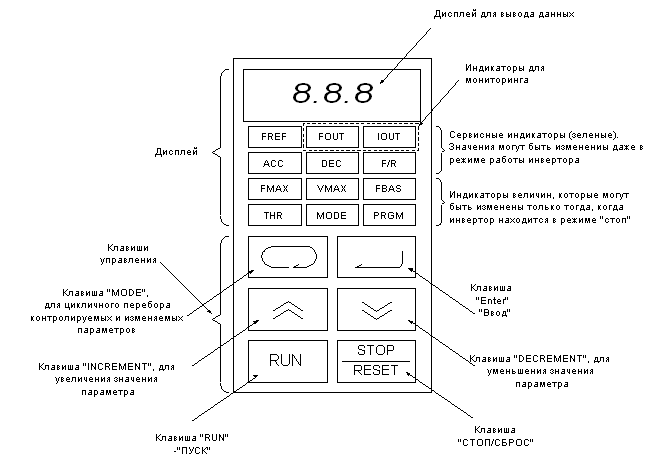

Рисунок А.1 – Пульт управления АИН “Omron 3G3EV”
Ввод наиболее часто используемых параметров в инвертор, которые выведены непосредственно в виде пульта управления, состоит из следующих операций:
1. Выбор нужного параметра осуществляется клавишей “MODE” (не путать с параметром “mode”, который высвечивается в виде индикатора!).
При этом на дисплее зажигается индикатор, соответствующий выбранному параметру.
2. Изменение выбранного параметра до нужной величины производится клавишами “INCREMENT” и “DECREMENT”.
3. Ввод измененного значения достигается путем нажатия клавиши “Enter”
Если изменение происходит в режиме рабочего хода, то при многократном нажатии клавиши “MODE” будут активизироваться только зеленые индикаторы.
Активизированный (подсвеченный) индикатор показывает, какой параметр выбран для контроля и изменения. Параметры, связанные с красными индикаторами, выбираются и изменяются только в режиме останова инвертора.
Режим непосредственного доступа к параметру по его номеру (только в режиме останова):
1) Клавишей “MODE” происходит последовательный перебор до высвечивания индикатора “PRGM”
Первичное показание на дисплее высвечивает номер выбранного параметра “n01” для просмотра и редактирования.
