Общая характеристика процесса

электроэрозионной обработки

Типовой технологический процесс ЭЭО на копировально-прошивочных станках заключается в следующем:

* заготовку фиксируют и жестко крепят на столе станка или в приспособлении. Тяжелые установки (весом выше 100 кг) устанавливают без крепления. Устанавливают и крепят в электродержателе ЭИ. Положение ЭИ относительно обрабатываемой заготовки выверяют по установочным рискам с помощью микроскопа или по базовым штифтам. Затем ванну стакана поднимают и заполняют РЖ выше поверхности обрабатываемой заготовки.

* Устанавливают требуемый электрический режим обработки на генераторе импульсов, настраивают глубинометр и регулятор подачи. В случае необходимости включают вибратор и подкачку РЖ.

* В целях повышения производительности и обеспечения заданной шероховатости поверхности обработку производят в три перехода: предварительный режим — черновым ЭИ и окончательный — чистовым и доводочным.

Типовые операции

электроэрозионной обработки

По технологическим признакам устанавливаются следующие виды ЭЭО:

* отрезка (ЭЭОт)

* объемное копирование (ЭЭОК)

* вырезание (ЭЭВ)

* прошивание (ЭЭПр)

* шлифование (ЭЭШ)

* доводка (ЭЭД)

* маркирование (ЭЭМ)

* упрочнение (ЭЭУ)

Прошивание отверстий

При ЭЭО прошивают отверстия на глубину до 20 диаметров с использованием стержневого ЭИ и до 40 диаметров — трубчатого ЭИ. Глубина прошиваемого отверстия может быть значительно увеличена, если вращать ЭИ, или обрабатываемую поверхность, или и то и другое с одновременной прокачкой РЖ через ЭИ или с отсосом ее из зоны ОбРаБотки. Скорость ЭЭПр достигает 2-4 мм/мин.

Маркирование

Маркирование выполняется нанесением на изделие цифр, букв, фирменных знаков и др. Электроэрозионное маркирование обеспечивает высокое качество, не вызывает деформации металла и не создает зоны концентрации внутреннего напряжения, которое возникает при маркировании ударными клеймами. Глубина нанесения знаков может колебаться в пределах от 0,1 до 1 мм.

Операция может выполняться одним ЭИ и по многоэлектродной схеме. Изготавливаются ЭИ из графита, меди, латуни, алюминия.

Производительность составляет около 3-8 мм/с. Глубина знаков зависит от скорости движения электрода. При скорости движения электрода более 6 мм/с четкость знаков ухудшается. В среднем на знак высотой 5 мм затрачивается около 4 с.

Вырезание

В основном производстве ЭЭВ применяют при изготовлении деталей электро-вакуумной и электронной техники, ювелирных изделий и т.д. в инструментальном производстве, при изготовлении матриц, пуансонов, пуансонодержателей и других деталей, а также вырубных штампов, копиров, шаблонов, цанг, лекал, фасонных резцов и др.

Шлифование

Этот процесс шлифования применяют для чистовой обработки труднообрабатываемых материалов, магнитных и твердых сплавов.

Отклонение размеров профиля после электроэрозионного шлифования находится в пределах от 0,005 до 0,05 мм, шероховатость Ra = 2,5¸0,25, производительность — 260 мм2/мин.

Электроискровая и электроимпульсная обработка

Электрическими способами обработки называются такие виды обработки, при осуществлении которых съем металла или изменение структуры и качества поверхностного слоя детали являются след­ствием термического, химического или комбинированного действия электрического тока, подводимого непосредственно (гальваническая связь) к детали и инструменту. При этом преобразование электриче­ской энергии в другие виды энергии происходит в зоне обработки, образованной взаимодействующими поверхностями инструмента и обрабатываемой детали.

Электрическая обработка включает в себя электроэрозионные, электрохимические, комбинированные электроэрозионно-химические и электромеханические способы обработки (схема 1).

При электроэрозионных способах обработки съем металла и изме­нение свойств поверхности детали являются результатом терми­ческого действия электрического тока.

В свою очередь, электроэрозионные способы обработки металлов по назначению различаются на способы, при помощи которых осу­ществляется:

а) электроэрозионная размерная обработка металлов (съем металла и придание заготовке заданной формы и размера);

б) электроэрозионное упрочнение или покрытие (изменение свойств поверхностного слоя).

В настоящее время известны и применяются следующие основные способы электроэрозионной обработки: электроискровой, электроимпульсный и электроконтактный. Практически к этой же группе следует отнести и анодно-механический способ, так как электро­химический съем металла (анодное растворение) применяется лишь на доводочных режимах и притом не во всех случаях использования этого метода.

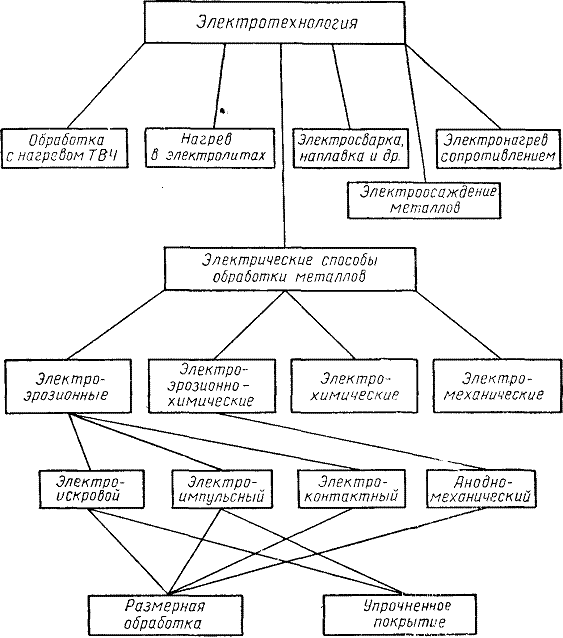

Схема 1. Общая классификация электроэрозионных способов обработки металлов.

Как видно из схемы 1, электроискровой и электроимпульсный способы позволяют произвести как съем металла, так и упрочнение; анодно-механический и электроконтактный - только съем металла.

В зависимости от того, каким способом производится обработка или упрочнение, можно говорить об электроискровой, электроимпульсной, электроконтактной или анодно-механической размерной обработке или упрочнении.

Приведенные определения и классификация позволяют рассматривать электрическую обработку металлов как самостоятельную отрасль электротехнологии.

С появлением электрических способов обработки оказалось в принципе возможным осуществление методами электротехнологии всего комплекса операций, необходимых для превращения заго­товки в готовую деталь, включая и ее термическую обработку.

Электроэрозионные способы не исключают механическую обра­ботку, а дополняют ее, занимая свое определенное место, соответ­ствующее их особенностям, а именно: возможности обработки токопроводящих материалов с любыми физико-механическими свой­ствами и отображения формы инструмента в изделии. Следовательно, использование электроэрозионных способов обработки будет раз­виваться с повышением твердости и вязкости обрабатываемых мате­риалов, с усложнением формы детали и обрабатываемых поверх­ностей (полости сложной конфигурации, отверстия с криволинейной осью, отверстия весьма малого диаметра, тонкие и глубокие щели простой и сложной формы и т. п.), наконец, с улучшением технико-экономических показателей электроэрозионных способов обработ­ки - повышением производительности, чистоты поверхности, точ­ности, стойкости инструмента и снижением энергоемкости процесса.
