1. Введение

Цель данной работы: подтвердить знания по предмету и рассчитать материальные и энергетические балансы данного процесса, так же необходимо привести формулы и числовые расчеты, а так же отразить нахождение необходимых по ходу выполнения величин на графиках и номограммах.

В задании необходимо выполнить расчет энергетических затрат (общего количества греющего пара и воды в холодильниках) при выполнении процесса ректификации на колонне непрерывного действия с ситчатыми тарелками для разделения при атмосферном давлении 4000 кг/час жидкой смеси веществ бензола и толуола, содержащей 45% масс. бензола и 55% масс. толуола. Требуемое содержание бензола в дистилляте 90% масс., требуемое содержание толуола в кубовом остатке 85% масс. Исходная смесь перед подачей в колонну подогревается до температуры кипения. Греющий пар имеет давление ризб= 3 ат., влажность пара 5%. Суммарные тепловые потери установки – 5%.

2. Краткое описание технологической схемы и процесса.

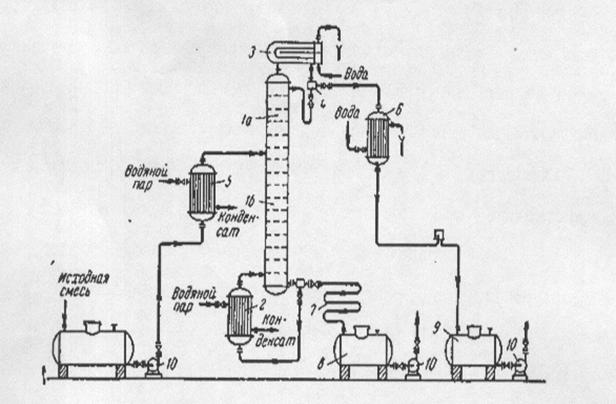

Схема ректификационной установки непрерывного действия

1 – ректификационная колонна (а - укрепляющая часть, б – исчерпывающая часть);

2 – кипятильник;

3 – дефлегматор;

4 – делитель флегмы;

5 – подогреватель исходной смеси;

6 – холодильник дистиллята (или холодильник-конденсатор);

7 – холодильник кубового остатка (или нижнего продукта);

8,9 – сборники;

10 – насосы.

3. Расчет процесса материальных и энергетических балансов.

Мольная доля (х, y)

;

;

Массовая доля (,)

==

=

Относительная мольная концентрация (Х,Y)

;

Относительная массовая концентрация (,)

Объемная мольная концентрация (Сх,Cy)

Сх;

Cy;

Объемная массовая концентрация (,)

;

;

Таблица 1 – Вычисление равновесного состава фаз
