Электроснабжение механического цеха
Рефераты >> Технология >> Электроснабжение механического цеха

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. ОПИСАТЕЛЬНАЯ ЧАСТЬ

1.1. Характеристика объекта

1.2. Описание схемы электроснабжения

1.3. Конструкция силовой и осветительной сети

2. РАСЧЁТНАЯ ЧАСТЬ

2.1.Расчет освещения

2.2. Расчет электрических нагрузок

2.3.Компенсация реактивной мощности 2.4. Выбор трансформаторов питающей подстанции

2.5. Выбор места расположения питающей подстанции

2.6. Расчёт сети 0,38кВ

Выбор аппаратов защиты

2.7. Расчет сети напряжением выше 1кВ

2.8. Расчет токов короткого замыкания

2.9.Выбор оборудования питающей подстанции

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

ВВЕДЕНИЕ

Повышение уровня электрификации производства и эффективности использования энергии основано на дальнейшем развитии энергетической базы, непрерывном увеличении электрической энергии. Повышение эффективности совместного использования тепловых и гидравлических станций основано на ускоренном развитии ЕЭС страны, объединяющей кроме европейской части бывшего СССР также Урал, Казахстан и районы Заподной Сибири. Для передачи больших потоков электрической энергии из этих районов в европейскую часть страны сооружаются линии электропередач сверхвысокого напряжения 1150кВ переменного и 1500 постоянного токов. В настоящее время при наличии мощных электрических станций, объединённых в электрические системы, имеющии высокую надёжность электроснабжения, на многих промышленых предприятиях продолжается сооружение электростанций. Необходимость их сооружения обуславливается большой удалённостью от энергетических систем, потребностью в тепловой энергии для производственных нужд и отопления, необходимостью резервного питания ответственных потребителей. Проектирование систем электроснабжения ведётся в ряде проектных организаций. В результате обобщения опыта проектирования вопросы электроснабжения предприятий получили форму типовых решений. В настоящее время разработаны метода расчётов и проектирования цеховых сетей, выбора мощности цеховых трансформаторов, методика определения цеховых нагрузок и т. д. В связи с этим большое значение приобретают вопросы подготовки высоко квалифицированных кадров, способных успешно решать вопросы проектирования электроснабжения и практических задач.

1.ОПИСАТЕЛЬНАЯ ЧАСТЬ

1.1.Характеристика объекта

Механический участок занимается ремонтом и изготовлением различных деталей и металлоконструкций, необходимых для основного производства. В состав цеха водят различные металлообрабатывающие станки, сварочное и грузоподъёмное оборудование, вентиляторы. Мощность электроприёмников цеха составляет от 5 до 105 кВт. Электроприёмники работают в длительном (металлообрабатывающий станки, вентиляторы) и в повторно кратковременном режимах (машины дуговой сварки, грузоподъёмное оборудование ). Электроприёмники цеха работают на переменном 3-х фазном токе (металлообрабатывающии станки, вентиляторы, грузоподъёмное оборудование ) и однофазном токе (машины дуговой сварки, освещение). Электроприёмники цеха относятся к третьей категории по требуемой степени надёжности электроснабжения. Окружающая среда в цехе нормальная, поэтому всё оборудование в цехе выполнено в нормальном исполнении. Площадь цеха составляет 1728м2

Исходные данные представлены в табл. 1, план объекта – на рис. 1

Таблица 1

Номер

по плану

Наименование электроприем-ников

Кол-во

Рном,

кВт

Uном,

кВ

1

2

3

4

5

6

Металлорежущий станок

8

5

0,38

1

2

3

4

5

8

Металлорежущий станок

5

5

0,38

3

Карусельный станок с ЧПУ

3

105

0,38

4

Универсальный станок с ЧПУ

1

70

0,38

10

Вентилятор

4

11

0,38

11

Кран-балка, ПВ=25%

2

5

0,38

14

Машины дуговой сварки, ПВ=65%

4

2,52

0,22

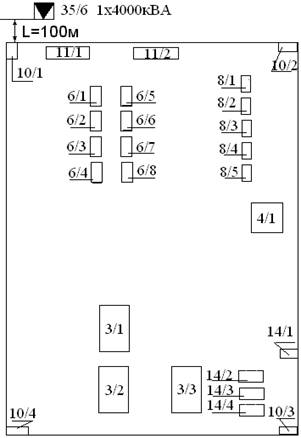

рис. 1

1.2.Описание схемы электроснабжения

Электроснабжение механического участка осуществляется от 2х трансформаторной подстанции 6/0,4кВ с мощностью трансформаторов по 250 кВА каждый. В свою очередь ТП6/0,4 кВ питается по взаиморезервируемым кабельным линиям ААБ 3х35, проложенных в земле, от вышестоящей подстанции 35/6кВ с трансформатором мощностью 4000кВА, которая запитывается от энергосистемы по одноцепной воздушной линии АС-25. На стороне 6кВ ТП 6/0,4 в качестве защитного коммутационного оборудования установлены масляные выключатели и разъединители. На стороне 0,4 кВ в качестве аппаратов защиты от токов короткого замыкания установлены предохранители.

1.3. Конструкция силовой и осветительной сети

Для приема и распределения электроэнергии на механическом участке установлены распределительные щиты. Электроприемники запитываются от ШР проводом, проложенным в трубах. В качестве аппаратов защиты от токов короткого замыкания применены предохранители.

Освещение цеха выполнено 55-ю светильниками Гс с лампами накаливания мощностью 500Вт. Осветительные сети выполняются проводом АПВ-2,5мм² проложенным в трубе.

Питание рабочего освещения производится от осветительного щитка ОЩВ-12, в котором в качестве аппаратов защиты от токов короткого замыкания и перегруза установлены автоматические выключатели.

2.РАСЧЕТНАЯ ЧАСТЬ

2.1. Расчет освещения

Расчет освещения проводится по методу коэффициента использования

светового потока. В качестве источника света примем к установке лампы накаливания мощностью 500Вт.

Расчёт сводится к определению необходимого числа ламп в соответствии с нормированной освещённостью. Число ламп определяется по формуле:
