Если экспонировать линии шириной 0.5 мкм и 2 мкм в одинаковых условиях, то первая из них проявится лишь частично, что невозможно исправить даже ценой перепроявления второй линии. Линия шириной 0.5 мкм требует примерно вдвое большей дозы, чем 2 мкм линия, если необходимо соблюсти одинаковую величину ухода размеров элементов и степень утоньшения неэкспонированных областей резиста. Внутренний эффект близости обусловлен снижением вклада в экспозицию обратнорассеянных из глубины подложки электронов и меньшим поглощением резистом энергии впередрассеянных электронов, поскольку их энергия еще велика. Если энергия электронного пучка мала (1-10 кэВ), то экспонирование ведется преимущественно впередрассеянными электронами и размытие изображения минимально, но при высоких энергиях доминирует экспонирование обратнорассеянными электронами.

Если подложка изготовлена не из кремния или на кремний нанесены пленки тяжелых металлов, например, золота или вольфрама, то экспозиция окрестности пятна увеличивается. Это объясняется большим коэффициентом обратного рассеяния электронов, присущим подложкам с большей атомной массой. Соответственно, увеличивается доза, полученная резистом (кажущееся увеличение чувствительности), и частично компенсируется внутренний эффект близости. В резисте при дозе, вдвое большей нормальной используя эффекты обратного рассеяния, можно получить профили с отрицательным наклоном, пригодные для взрывной литографии.

Для компенсации внутреннего эффекта близости должна быть задана избыточная доза (и, следовательно, большее время экспонирования). Чем толще резист, тем больше доза, необходимая для уменьшения ухода размеров (возникающего при попытке скомпенсировать недоэкспонирование перепроявлением). Чем тоньше резист, ем слабее внутренний эффект близости, что наблюдается, например, в многослойных резистах.

Другой вид эффекта близости - взаимный - заключается в экспонировании ближайшими соседями друг друга и пространства между ними. Неэкспонированные области между линиями засвечиваются обратнорассеянными электронами. Взаимный эффект близости вызывает утоньшение непосредственно неэкспонированных областей позитивных резистов. В негативных резистах неэкспонированные области заполняются остатками резиста.

Особенности ЭЛ-экспонирования электронами высокой энергии (50-100 кэВ) обусловлены главным образом боковым размытием распределения обратнорассеянных электронов на границе раздела резиста и кремниевой подложки. В частности, это приводит к тому, что не подлежащий экспонированию малый островок внутри большой экспонируемой области все равно подвергается сильному фоновому экспонированию обратнорассеянными электронами из окружающей области. Фоновое экспонирование приводит к утоньшению резистной пленки в этих островках и в конечном итоге к их исчезновению (вымыванию). Отношение величины фоновой экспозиции в неэкспонированном острове выражается как hе/(he+1) в соответствии с принципом взаимности, введенным Чангом. Здесь he - отношение вкладов обратно- и впередрассеянных электронов в энергию, поглощенную резистом. При he=1 значение hе/(he+1) составляет 0.5, т.е. величина энергии, поглощенной в малых неэкспонированных областях, вдвое меньше, чем в больших экспонированных. Величина hе/(he+1) зависит от ускоряющего напряжения, поскольку от него зависит he, однако эта связь еще недостаточно хорошо исследована.

Существенное ослабление влияния эффектов обратного рассеивания особенно в нанометровой литографии в случае применения как позитивных, так и негативных резистов может быть достигнуто при использовании в качестве подложки мембраны в 5-10 раз более тонкой, чем наименьший размер элементов формируемого изображения. Коррекция эффектов близости, которая сводится к разбиению фигур рисунка на части, со своей дозой в каждой, либо к изменению размеров элементов рисунка, для некоторых топологий может быть формализована.

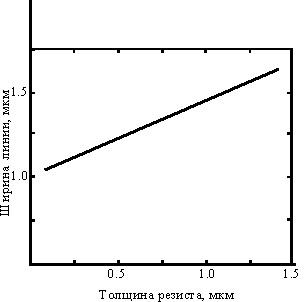

Рис. 22. Влияние толщины резиста на величину взаимного эффекта близости в периодической структуре из линий и промежутков шириной 1.0 мкм (кремниевая подложка, позитивный резист, энергия пучка 25 кэВ).

Поскольку проявление эффекта близости возрастает почти прямо пропорционально с толщиной резиста как однослойного, так и многослойного (рис. 22), то уменьшение толщины ослабляет эффект близости. Многослойные резисты - практическое решение проблемы эффекта близости.

Радиационные повреждения приборов.

Пучки электронов , рентгеновское излучение и ионы высокой энер-гии проникают в активные облас-ти кремниевых приборов на глу-бину 5-10 мкм.

Нарушение работы МОП прибо-ров обусловлено генерацией элект-ронно-дырочных пар, поверхност-

ных состояний на границе раздела Si-SiO2 и дополнительными нейтральными ловушками в окисле.

Если положительный заряд оксида и поверхностные состояния на границе раздела Si-SiO2 можно ликвидировать отжигом при температуре от 300 до 450 0С, то от радиционно-индуцированных нейтральных ловушек избавиться таким способом нельзя.

Поскольку степень радиционных повреждений пропорциональна поглощенной дозе, то использование резистов большей чувствительности и пучков низкой энергии (< 10 кэВ) позволило бы ее снизить. Применение позитивного ЭЛ резиста и удаление металла посредством травления ( а не взрывным способом) на этапе формирования металлизации будет ослаблять прямое облучение критических областей прибора.

Другой проблемой ЭЛ- экспонирования (особенно с кварцевым шаблоном) является нагрев резиста, вызывающий искажение изображения, газовыделение из резиста, загрязняющее катод из LaB6, и появление пузырьков в резисте над метками совмещения, искажающих сигнал совмещения. Степень ЭЛ-нагрева кремниевых и стеклянных подложек зависит от мгновенной мощности пучка, теплопроводности резиста и подложки. Для снижения дозы и уменьшения нагрева нужны чувствительные (1 мкКл/см2) резисты. Нагрев способных к деструкции резистов, таких, как полисульфоны и полиальдегид, может вызвать повышение чувствительности, но всегда с риском появления искажений на углах рисунка и периодических структурах (линия+промежуток) с шагом менее 2 мкм.

Перспективы.

При изготовлении малых партий (большой номенклатуры) заказных логических схем из базового кристалла прямое рисование электронным лучем экономичнее, чем фотопечать через шаблон. Благодаря высокой разрешающей способности ЭЛ-литография будет и дальше использоваться при изготовлении шаблонов для световых, рентгеновских и ионных пучков. Кроме того, точность совмещения на каждом кристалле при ЭЛ-экспонировании составляет ±0.1 мкм, что является решающим преимуществом перед всеми остальными видами экспонирования.

Рентгеновское и ионно-лучевое экспонирование.

Рентгеновское излучение.

В простейшем случае в рентгеновской (рис. 23) и ионно-лучевой литографии используется теневой шаблон. Недостатки такой схемы связаны с возникновением полутени, обусловленной размерами (неточностью) источника и зазором между шаблоном и пластиной; аналогичные эффекты наблюдаются при использовании диффузного оптического источника в фотолитографии.
